可動式パイロットパンチ－ツバ付・RXコーティング（Al-Cr系コーティング＋窒化処理）－
- 通常単価(税別)
- -
- 税込単価
- -
従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用す...
詳細情報を確認する未確定：候補が72型番あります。
商品情報
関連ページ
HXコーティング P.1727

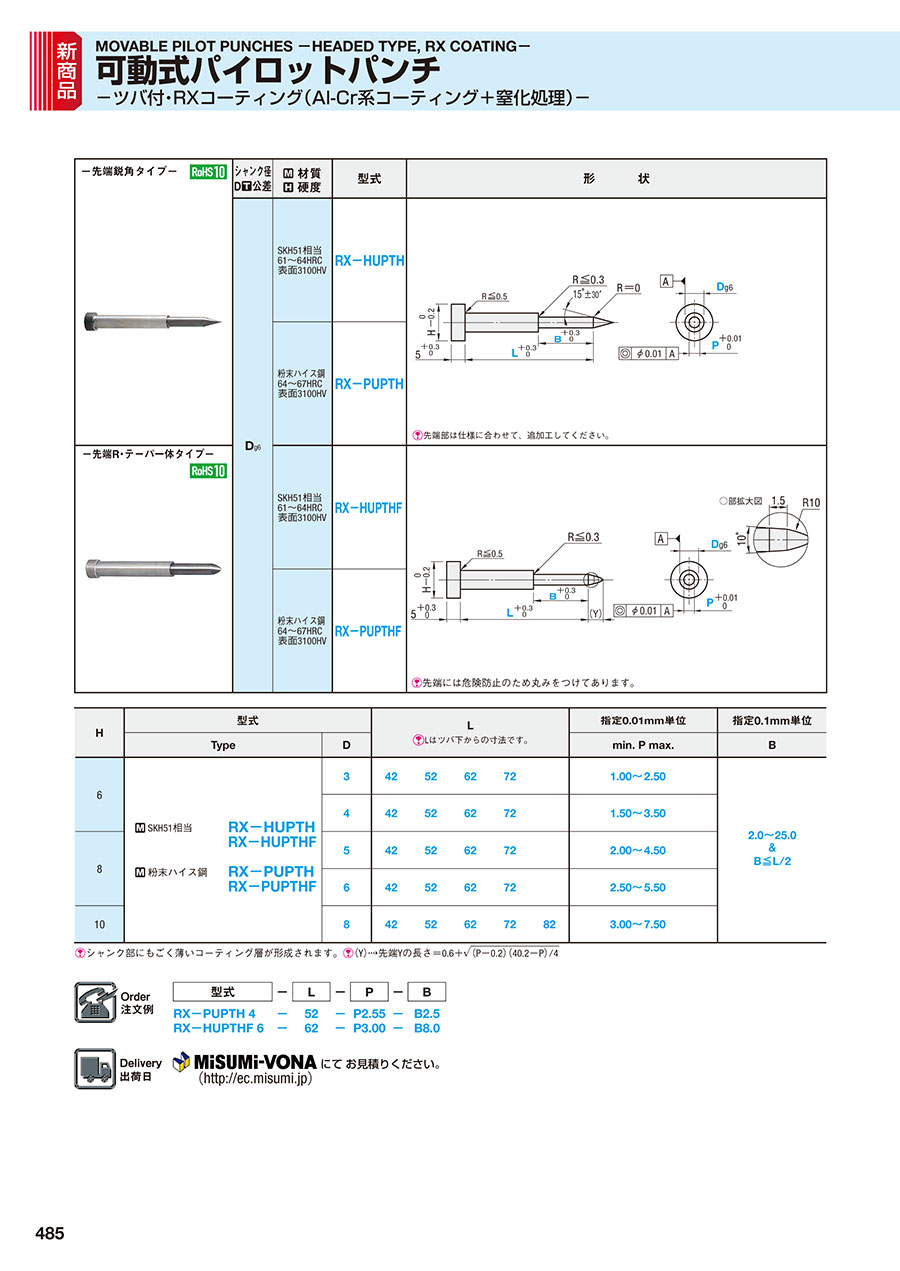

外形図・製品仕様
| -先端鋭角タイプ- | シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 |
|---|---|---|---|---|
| Dg6 | SKH51相当 61～64HRC 表面3100HV | RX-HUPTH |
|
| 粉末ハイス鋼 64～67HRC 表面3100HV | RX-PUPTH | |||
| 先端部は仕様に合わせて、追加工してください。 | ||||
| -先端R・テーパ一体タイプ- | SKH51相当 61～64HRC 表面3100HV | RX-HUPTHF |
| |
| ||||
| 粉末ハイス鋼 64～67HRC 表面3100HV | RX-PUPTHF | |||
| 先端には危険防止のため丸みをつけてあります。 |
規格表
| H | 型式 | L Lはツバ下からの寸法です。 | 指定0.01mm単位 | 指定0.1mm単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | min. P max. | B | |||||||
| 6 | SKH51相当 | RX-HUPTH RX-HUPTHF | 3 | 42 | 52 | 62 | 72 | 1.00～2.50 | 2.0～25.0 & B≦L/2 | |
| 4 | 42 | 52 | 62 | 72 | 1.50～3.50 | |||||
| 8 | 5 | 42 | 52 | 62 | 72 | 2.00～4.50 | ||||
| 粉末ハイス鋼 | RX-PUPTH RX-PUPTHF | 6 | 42 | 52 | 62 | 72 | 2.50～5.50 | |||
| 10 | 8 | 42 | 52 | 62 | 72 | 82 | 3.00～7.50 | |||
シャンク部にもごく薄いコーティング層が形成されます。（Y）先端Yの長さ＝0.6+
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
関連情報
■特長
● 大きいスプリングを使用できますので荷重が大きくとれ、高速回転にも対応できます。
● ツバが付いているので、トライや調整の時にストリッパプレートを外していても落下しません。
