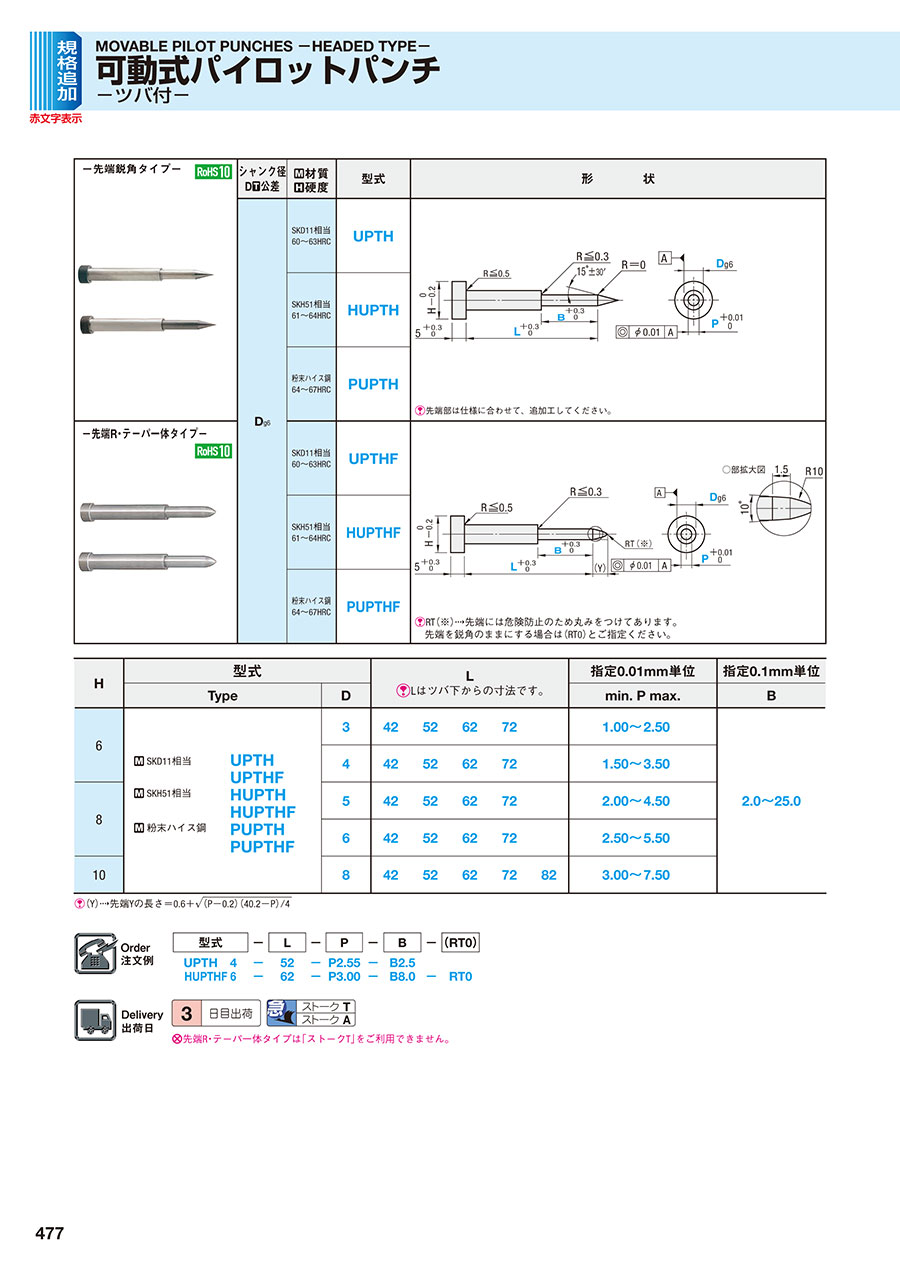

-先端鋭角タイプ-	シャンク径 D公差	材質硬度	型式	形状
	D_g6	SKD11相当 60～63HRC	UPTH	先端部は仕様に合わせて、追加工してください。
		SKH51相当 61～64HRC	HUPTH
		粉末ハイス鋼 64～67HRC	PUPTH
-先端R・テーパ一体タイプ-		SKD11相当 60～63HRC	UPTHF	RT（※）先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
		SKH51相当 61～64HRC	HUPTHF
		粉末ハイス鋼 64～67HRC	PUPTHF

規格表

H	型式			L Lはツバ下からの寸法です。					指定0.01mm単位	指定0.1mm単位
H	Type		D	L Lはツバ下からの寸法です。					min. P max.	B
6	SKD11相当 SKH51相当粉末ハイス鋼	UPTH UPTHF HUPTH HUPTHF PUPTH PUPTHF	3	42	52	62	72		1.00～2.50	2.0～25.0
6			4	42	52	62	72		1.50～3.50
8			5	42	52	62	72		2.00～4.50
8			6	42	52	62	72		2.50～5.50
10			8	42	52	62	72	82	3.00～7.50

（Y）先端Yの長さ＝0.6+ 可動式パイロットパンチ-ツバ付-

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

HUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

HUPTH3-[42,52,62,72]-PC[0.5-0.99/0.01]-B[2-25/0.1]

HUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

HUPTH3-LC[17-71.9/0.1]-PC[0.5-0.99/0.01]-B[2-25/0.1]

HUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

HUPTH4-[42,52,62,72]-PC[0.75-1.49/0.01]-B[2-25/0.1]

HUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

HUPTH4-LC[17-71.9/0.1]-PC[0.75-1.49/0.01]-B[2-25/0.1]

HUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

HUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

HUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

HUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

HUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

HUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

HUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

HUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

HUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

HUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

HUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

HUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

HUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

HUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

HUPTHF4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

HUPTHF4-[42,52,62,72]-PC[1-1.49/0.01]-B[2-25/0.1]

HUPTHF4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

HUPTHF4-LC[17-71.9/0.1]-PC[1-1.49/0.01]-B[2-25/0.1]

HUPTHF5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

HUPTHF5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

HUPTHF5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

HUPTHF5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

HUPTHF6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

HUPTHF6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

HUPTHF6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

HUPTHF6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

HUPTHF8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

HUPTHF8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

HUPTHF8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

HUPTHF8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

PUPTH3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

PUPTH3-[42,52,62,72]-PC[0.5-0.99/0.01]-B[2-25/0.1]

PUPTH3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

PUPTH3-LC[17-71.9/0.1]-PC[0.5-0.99/0.01]-B[2-25/0.1]

PUPTH4-[42,52,62,72]-P[1.5-3.5/0.01]-B[2-25/0.1]

PUPTH4-[42,52,62,72]-PC[0.75-1.49/0.01]-B[2-25/0.1]

PUPTH4-LC[17-71.9/0.1]-P[1.5-3.5/0.01]-B[2-25/0.1]

PUPTH4-LC[17-71.9/0.1]-PC[0.75-1.49/0.01]-B[2-25/0.1]

PUPTH5-[42,52,62,72]-P[2-4.5/0.01]-B[2-25/0.1]

PUPTH5-[42,52,62,72]-PC[1-1.99/0.01]-B[2-25/0.1]

PUPTH5-LC[17-71.9/0.1]-P[2-4.5/0.01]-B[2-25/0.1]

PUPTH5-LC[17-71.9/0.1]-PC[1-1.99/0.01]-B[2-25/0.1]

PUPTH6-[42,52,62,72]-P[2.5-5.5/0.01]-B[2-25/0.1]

PUPTH6-[42,52,62,72]-PC[1.25-2.49/0.01]-B[2-25/0.1]

PUPTH6-LC[17-71.9/0.1]-P[2.5-5.5/0.01]-B[2-25/0.1]

PUPTH6-LC[17-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-25/0.1]

PUPTH8-[42,52,62,72,82]-P[3-7.5/0.01]-B[2-25/0.1]

PUPTH8-[42,52,62,72,82]-PC[1.5-2.99/0.01]-B[2-25/0.1]

PUPTH8-LC[17-81.9/0.1]-P[3-7.5/0.01]-B[2-25/0.1]

PUPTH8-LC[17-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-25/0.1]

PUPTHF3-[42,52,62,72]-P[1-2.5/0.01]-B[2-25/0.1]

PUPTHF3-LC[17-71.9/0.1]-P[1-2.5/0.01]-B[2-25/0.1]

刃先形状

材質

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	3	42 ～ 72	2 ～ 25	-	-	0.5 ～ 0.99	10	1個
先端鋭角	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	-	0.5 ～ 0.99	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	0.75 ～ 1.49	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	0.75 ～ 1.49	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	SKH51相当	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	42 ～ 72	2 ～ 25	-	-	1 ～ 1.49	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端R	SKH51相当	4	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.49	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端R	SKH51相当	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端R	SKH51相当	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端R	SKH51相当	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	-	0.5 ～ 0.99	10	1個
先端鋭角	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	-	0.5 ～ 0.99	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	42 ～ 72	2 ～ 25	-	-	0.75 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	粉末ハイス鋼	4	-	2 ～ 25	17 ～ 71.9	-	0.75 ～ 1.49	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	42 ～ 72	2 ～ 25	-	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	粉末ハイス鋼	5	-	2 ～ 25	17 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	42 ～ 72	2 ～ 25	-	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	粉末ハイス鋼	6	-	2 ～ 25	17 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	42 ～ 82	2 ～ 25	-	-	1.5 ～ 2.99	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	粉末ハイス鋼	8	-	2 ～ 25	17 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R	粉末ハイス鋼	3	42 ～ 72	2 ～ 25	-	1 ～ 2.5	-	10	1個
先端R	粉末ハイス鋼	3	-	2 ～ 25	17 ～ 71.9	1 ～ 2.5	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

パイロットパンチの後ろにスプリングを組み込むことを想定したパイロットパンチです。ミスパンチでパイロット穴加工不良がが起きた場合でも、パイロットパンチが上部に逃げるため金型破損等を招く恐れがありません。またパイロットパンチにツバが付いているため、トライ・調整時にストリッパプレートを外していても、パイロットパンチが落下しません。
