位置決めノック穴付パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－
- 通常単価(税別)
- -
- 税込単価
- -
従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用す...
詳細情報を確認する商品情報
関連ページ
RXコーティング P.1727

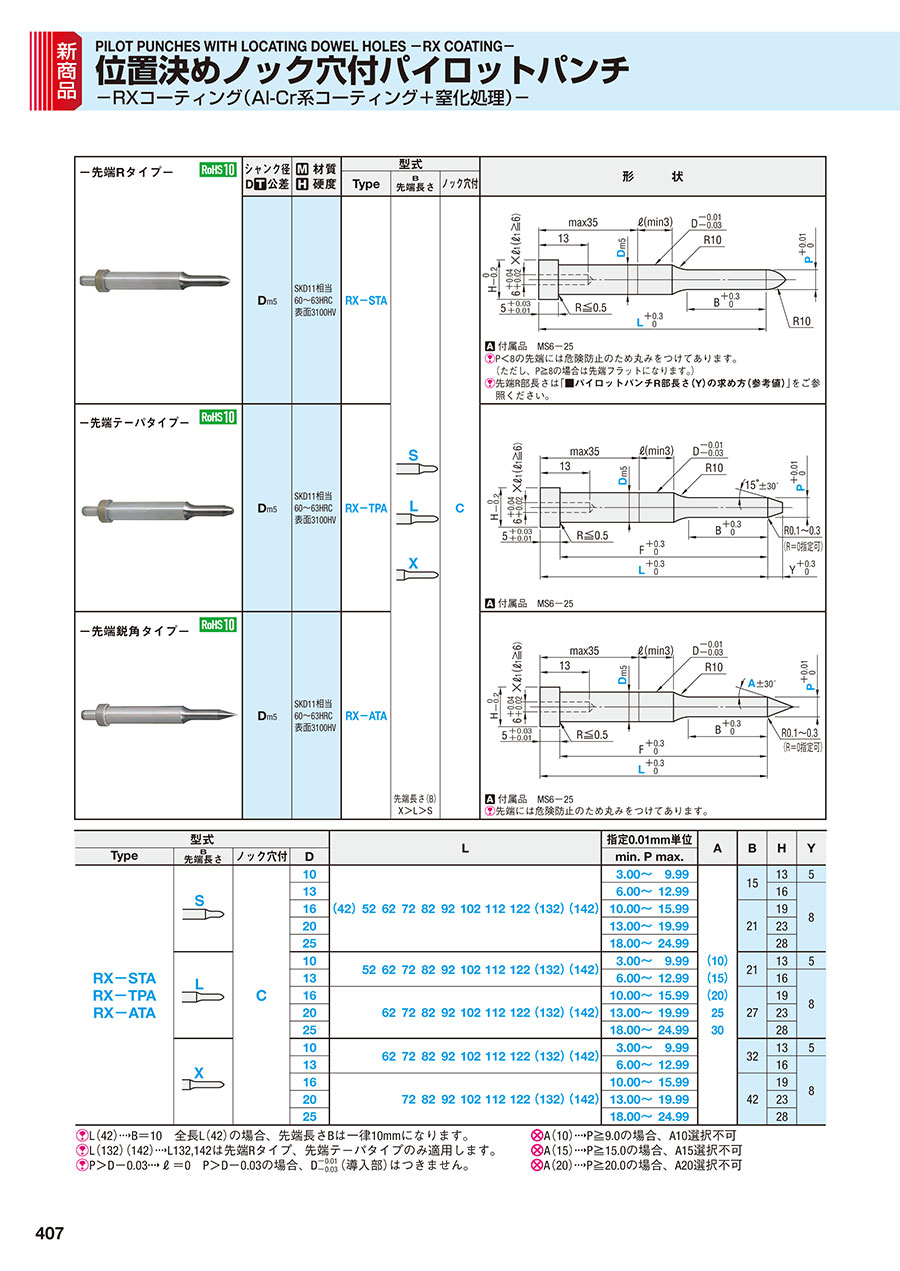

外形図・製品仕様
| -先端Rタイプ- | シャンク径 D公差 | 材質 硬度 | 型式 | 形 状 | ||
|---|---|---|---|---|---|---|
| Type | B 先端 長さ | ノック 穴付 | ||||
| Dm5 | SKD11相当 60～63HRC 表面3100HV | RX-STA |
X＞L＞S | C |
P＜8の先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 |
| -先端テーパタイプ- | Dm5 | SKD11相当 60～63HRC 表面3100HV | RX-TPA |
| ||
| ||||||
| -先端鋭角タイプ- | Dm5 | SKD11相当 60～63HRC 表面3100HV | RX-ATA |
先端には危険防止のため丸みをつけてあります。 | ||
| ||||||
規格表
| 型式 | L | 指定0.01mm単位 | A | B | H | Y | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B 先端長さ | ノック 穴付 | D | min. P max. | |||||||||||||||
| RX-STA RX-TPA RX-ATA |
| C | 10 | （42） | 52 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | （10） （15） （20） 25 30 | 15 | 13 | 5 |
| 13 | 6.00～12.99 | 16 | 8 | ||||||||||||||||
| 16 | 10.00～15.99 | 21 | 19 | ||||||||||||||||
| 20 | 13.00～19.99 | 23 | |||||||||||||||||
| 25 | 18.00～24.99 | 28 | |||||||||||||||||
| 10 | 52 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | 21 | 13 | 5 | ||||
| 13 | 6.00～12.99 | 16 | 8 | ||||||||||||||||
| 16 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 10.00～15.99 | 27 | 19 | |||||||
| 20 | 13.00～19.99 | 23 | |||||||||||||||||
| 25 | 18.00～24.99 | 28 | |||||||||||||||||
| 10 | 62 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 3.00～9.99 | 32 | 13 | 5 | |||||
| 13 | 6.00～12.99 | 16 | 8 | ||||||||||||||||
| 16 | 72 | 82 | 92 | 102 | 112 | 122 | （132） | （142） | 10.00～15.99 | 42 | 19 | ||||||||
| 20 | 13.00～19.99 | 23 | |||||||||||||||||
| 25 | 18.00～24.99 | 28 | |||||||||||||||||
（L 42）B＝10 全長（L 42）の場合、先端長さBは一律10mmになります。
（L 132）（142）L132,142は先端Rタイプ、先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
（A 10）P≧9.0の場合、A10選択不可
（A 15）P≧15.0の場合、A15選択不可
（A 20）P≧20.0の場合、A20選択不可
注文例
