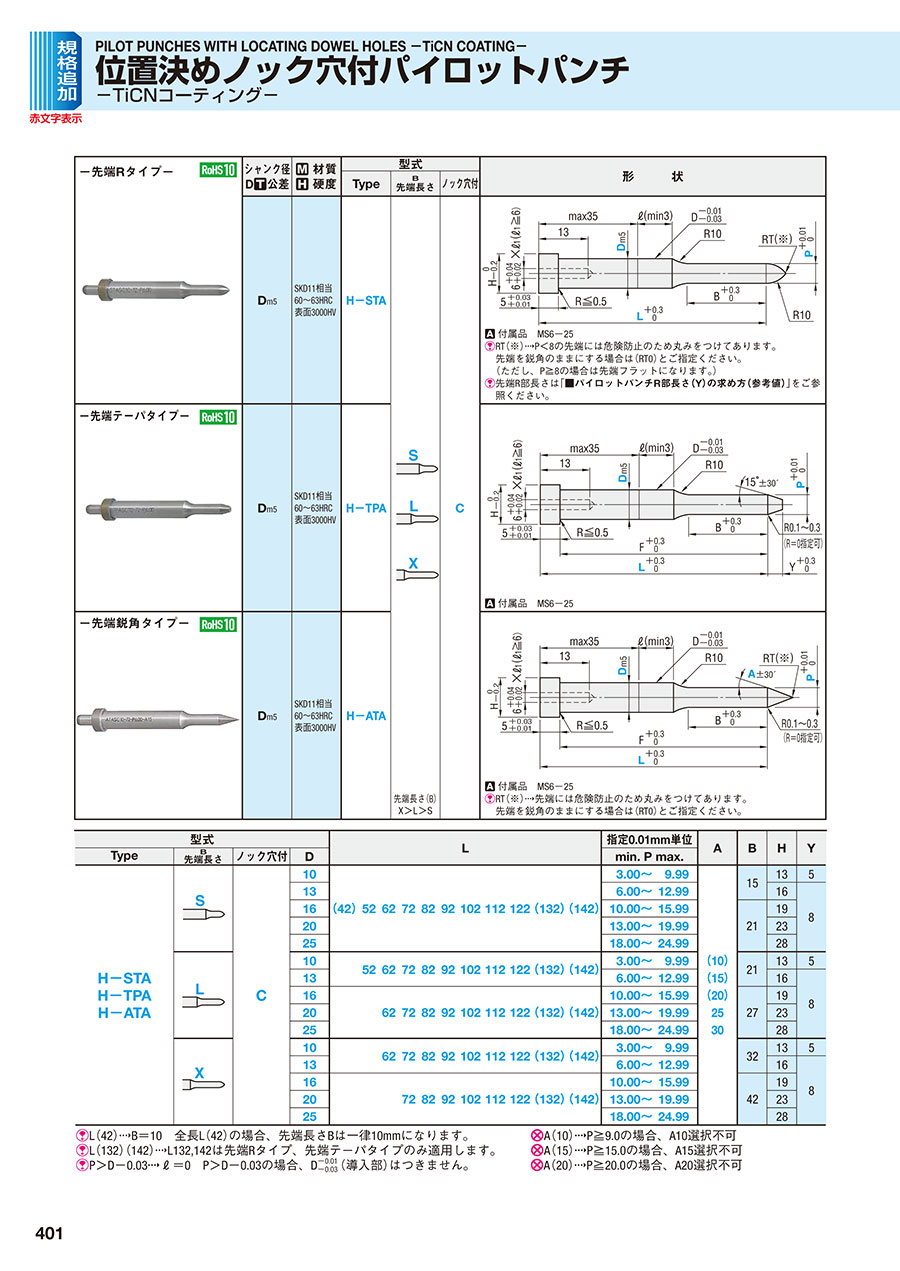

-先端Rタイプ-	シャンク径 D公差	材質硬度	Type	B 先端長さ	ノック穴付	形状
-先端Rタイプ-	シャンク径 D公差	材質硬度	型式			形状
	D_m5	SKD11相当 60～63HRC 表面3000HV	H-STA	先端長さ（B） X＞L＞S	C	付属品 MS6-25 RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端テーパタイプ-	D_m5	SKD11相当 60～63HRC 表面3000HV	H-TPA			付属品 MS6-25
	D_m5	SKD11相当 60～63HRC 表面3000HV	H-TPA			付属品 MS6-25
-先端鋭角タイプ-	D_m5	SKD11相当 60～63HRC 表面3000HV	H-ATA			付属品 MS6-25 RT（※）C先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。
	D_m5	SKD11相当 60～63HRC 表面3000HV	H-ATA

規格表

型式				L											指定0.01mm単位	A	B	H	Y
Type	B 先端長さ	ノック穴付	D	L											min. P max.	A	B	H	Y
H-STA H-TPA H-ATA		C	10	（42）	52	62	72	82	92	102	112	122	（132）	（142）	3.00～9.99	（10）（15）（20） 25 30	15	13	5
			13												6.00～12.99		15	16	8
			16												10.00～15.99		21	19
			20												13.00～19.99			23
			25												18.00～24.99			28
			10		52	62	72	82	92	102	112	122	（132）	（142）	3.00～9.99		21	13	5
			13		52	62	72	82	92	102	112	122	（132）	（142）	6.00～12.99		21	16	8
			16			62	72	82	92	102	112	122	（132）	（142）	10.00～15.99		27	19
			20												13.00～19.99			23
			25												18.00～24.99			28
			10			62	72	82	92	102	112	122	（132）	（142）	3.00～9.99		32	13	5
			13			62	72	82	92	102	112	122	（132）	（142）	6.00～12.99		32	16	8
			16				72	82	92	102	112	122	（132）	（142）	10.00～15.99		42	19
			20												13.00～19.99			23
			25												18.00～24.99			28

L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（132）（142）L132,142は先端Rタイプ、先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

A（10）P≧9.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

H-ATALC10-[52-122/10]-P[3-9.99/0.01]-A[10-30/5]

H-ATALC10-[52-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATALC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

H-ATALC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATALC13-[52-122/10]-P[6-12.99/0.01]-A[10-30/5]

H-ATALC13-[52-122/10]-PC[3-5.99/0.01]-A[10-30/5]

H-ATALC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

H-ATALC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

H-ATALC16-[62-122/10]-P[10-15.99/0.01]-A[10-30/5]

H-ATALC16-[62-122/10]-PC[5-9.99/0.01]-A[10-30/5]

H-ATALC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]

H-ATALC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]

H-ATALC20-[62-122/10]-P[13-19.99/0.01]-A[10-30/5]

H-ATALC20-[62-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATALC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]

H-ATALC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATALC25-[62-122/10]-P[18-24.99/0.01]-A[15-30/5]

H-ATALC25-[62-122/10]-PC[9-17.99/0.01]-A[15-30/5]

H-ATALC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]

H-ATALC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]

H-ATASC10-[42-122/10]-P[3-9.99/0.01]-A[10-30/5]

H-ATASC10-[42-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATASC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

H-ATASC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATASC13-[42-122/10]-P[6-12.99/0.01]-A[10-30/5]

H-ATASC13-[42-122/10]-PC[3-5.99/0.01]-A[10-30/5]

H-ATASC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

H-ATASC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

H-ATASC16-[42-122/10]-P[10-15.99/0.01]-A[10-30/5]

H-ATASC16-[42-122/10]-PC[5-9.99/0.01]-A[10-30/5]

H-ATASC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]

H-ATASC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]

H-ATASC20-[42-122/10]-P[13-19.99/0.01]-A[10-30/5]

H-ATASC20-[42-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATASC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]

H-ATASC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATASC25-[42-122/10]-P[18-24.99/0.01]-A[15-30/5]

H-ATASC25-[42-122/10]-PC[9-17.99/0.01]-A[15-30/5]

H-ATASC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]

H-ATASC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]

H-ATAXC10-[62-122/10]-P[3-9.99/0.01]-A[10-30/5]

H-ATAXC10-[62-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATAXC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

H-ATAXC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

H-ATAXC13-[62-122/10]-P[6-12.99/0.01]-A[10-30/5]

H-ATAXC13-[62-122/10]-PC[3-5.99/0.01]-A[10-30/5]

H-ATAXC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

H-ATAXC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

H-ATAXC16-[72-122/10]-P[10-15.99/0.01]-A[10-30/5]

H-ATAXC16-[72-122/10]-PC[5-9.99/0.01]-A[10-30/5]

H-ATAXC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]

H-ATAXC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]

H-ATAXC20-[72-122/10]-P[13-19.99/0.01]-A[10-30/5]

H-ATAXC20-[72-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATAXC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]

H-ATAXC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]

H-ATAXC25-[72-122/10]-P[18-24.99/0.01]-A[15-30/5]

H-ATAXC25-[72-122/10]-PC[9-17.99/0.01]-A[15-30/5]

H-ATAXC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]

H-ATAXC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]

刃先形状

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS2（10物質）?

最小発注数量

先端鋭角	L	10	52 ～ 122	10 ～ 30	-	3 ～ 9.99	-	対応	1個
先端鋭角	L	10	52 ～ 122	10 ～ 30	-	-	1.5 ～ 2.99	対応	1個
先端鋭角	L	10	-	10 ～ 30	32 ～ 121.9	3 ～ 9.99	-	対応	1個
先端鋭角	L	10	-	10 ～ 30	32 ～ 121.9	-	1.5 ～ 2.99	対応	1個
先端鋭角	L	13	52 ～ 122	10 ～ 30	-	6 ～ 12.99	-	対応	1個
先端鋭角	L	13	52 ～ 122	10 ～ 30	-	-	3 ～ 5.99	対応	1個
先端鋭角	L	13	-	10 ～ 30	32 ～ 121.9	6 ～ 12.99	-	対応	1個
先端鋭角	L	13	-	10 ～ 30	32 ～ 121.9	-	3 ～ 5.99	対応	1個
先端鋭角	L	16	62 ～ 122	10 ～ 30	-	10 ～ 15.99	-	対応	1個
先端鋭角	L	16	62 ～ 122	10 ～ 30	-	-	5 ～ 9.99	対応	1個
先端鋭角	L	16	-	10 ～ 30	32 ～ 121.9	10 ～ 15.99	-	対応	1個
先端鋭角	L	16	-	10 ～ 30	32 ～ 121.9	-	5 ～ 9.99	対応	1個
先端鋭角	L	20	62 ～ 122	10 ～ 30	-	13 ～ 19.99	-	対応	1個
先端鋭角	L	20	62 ～ 122	10 ～ 30	-	-	6.5 ～ 12.99	対応	1個
先端鋭角	L	20	-	10 ～ 30	32 ～ 121.9	13 ～ 19.99	-	対応	1個
先端鋭角	L	20	-	10 ～ 30	32 ～ 121.9	-	6.5 ～ 12.99	対応	1個
先端鋭角	L	25	62 ～ 122	15 ～ 30	-	18 ～ 24.99	-	対応	1個
先端鋭角	L	25	62 ～ 122	15 ～ 30	-	-	9 ～ 17.99	対応	1個
先端鋭角	L	25	-	15 ～ 30	32 ～ 121.9	18 ～ 24.99	-	対応	1個
先端鋭角	L	25	-	15 ～ 30	32 ～ 121.9	-	9 ～ 17.99	対応	1個
先端鋭角	S	10	42 ～ 122	10 ～ 30	-	3 ～ 9.99	-	対応	1個
先端鋭角	S	10	42 ～ 122	10 ～ 30	-	-	1.5 ～ 2.99	対応	1個
先端鋭角	S	10	-	10 ～ 30	32 ～ 121.9	3 ～ 9.99	-	対応	1個
先端鋭角	S	10	-	10 ～ 30	32 ～ 121.9	-	1.5 ～ 2.99	対応	1個
先端鋭角	S	13	42 ～ 122	10 ～ 30	-	6 ～ 12.99	-	対応	1個
先端鋭角	S	13	42 ～ 122	10 ～ 30	-	-	3 ～ 5.99	対応	1個
先端鋭角	S	13	-	10 ～ 30	32 ～ 121.9	6 ～ 12.99	-	対応	1個
先端鋭角	S	13	-	10 ～ 30	32 ～ 121.9	-	3 ～ 5.99	対応	1個
先端鋭角	S	16	42 ～ 122	10 ～ 30	-	10 ～ 15.99	-	対応	1個
先端鋭角	S	16	42 ～ 122	10 ～ 30	-	-	5 ～ 9.99	対応	1個
先端鋭角	S	16	-	10 ～ 30	32 ～ 121.9	10 ～ 15.99	-	対応	1個
先端鋭角	S	16	-	10 ～ 30	32 ～ 121.9	-	5 ～ 9.99	対応	1個
先端鋭角	S	20	42 ～ 122	10 ～ 30	-	13 ～ 19.99	-	対応	1個
先端鋭角	S	20	42 ～ 122	10 ～ 30	-	-	6.5 ～ 12.99	対応	1個
先端鋭角	S	20	-	10 ～ 30	32 ～ 121.9	13 ～ 19.99	-	対応	1個
先端鋭角	S	20	-	10 ～ 30	32 ～ 121.9	-	6.5 ～ 12.99	対応	1個
先端鋭角	S	25	42 ～ 122	15 ～ 30	-	18 ～ 24.99	-	対応	1個
先端鋭角	S	25	42 ～ 122	15 ～ 30	-	-	9 ～ 17.99	対応	1個
先端鋭角	S	25	-	15 ～ 30	32 ～ 121.9	18 ～ 24.99	-	対応	1個
先端鋭角	S	25	-	15 ～ 30	32 ～ 121.9	-	9 ～ 17.99	対応	1個
先端鋭角	X	10	62 ～ 122	10 ～ 30	-	3 ～ 9.99	-	対応	1個
先端鋭角	X	10	62 ～ 122	10 ～ 30	-	-	1.5 ～ 2.99	対応	1個
先端鋭角	X	10	-	10 ～ 30	32 ～ 121.9	3 ～ 9.99	-	対応	1個
先端鋭角	X	10	-	10 ～ 30	32 ～ 121.9	-	1.5 ～ 2.99	対応	1個
先端鋭角	X	13	62 ～ 122	10 ～ 30	-	6 ～ 12.99	-	対応	1個
先端鋭角	X	13	62 ～ 122	10 ～ 30	-	-	3 ～ 5.99	対応	1個
先端鋭角	X	13	-	10 ～ 30	32 ～ 121.9	6 ～ 12.99	-	対応	1個
先端鋭角	X	13	-	10 ～ 30	32 ～ 121.9	-	3 ～ 5.99	対応	1個
先端鋭角	X	16	72 ～ 122	10 ～ 30	-	10 ～ 15.99	-	対応	1個
先端鋭角	X	16	72 ～ 122	10 ～ 30	-	-	5 ～ 9.99	対応	1個
先端鋭角	X	16	-	10 ～ 30	32 ～ 121.9	10 ～ 15.99	-	対応	1個
先端鋭角	X	16	-	10 ～ 30	32 ～ 121.9	-	5 ～ 9.99	対応	1個
先端鋭角	X	20	72 ～ 122	10 ～ 30	-	13 ～ 19.99	-	対応	1個
先端鋭角	X	20	72 ～ 122	10 ～ 30	-	-	6.5 ～ 12.99	対応	1個
先端鋭角	X	20	-	10 ～ 30	32 ～ 121.9	13 ～ 19.99	-	対応	1個
先端鋭角	X	20	-	10 ～ 30	32 ～ 121.9	-	6.5 ～ 12.99	対応	1個
先端鋭角	X	25	72 ～ 122	15 ～ 30	-	18 ～ 24.99	-	対応	1個
先端鋭角	X	25	72 ～ 122	15 ～ 30	-	-	9 ～ 17.99	対応	1個
先端鋭角	X	25	-	15 ～ 30	32 ～ 121.9	18 ～ 24.99	-	対応	1個
先端鋭角	X	25	-	15 ～ 30	32 ～ 121.9	-	9 ～ 17.99	対応	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

プレス金型で幅広く普及しているTiCNコーティングを施したパイロットパンチです。リテーナに組み込んでの使用を想定したツバ厚にしています。3種類の先端形状が選択できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
