位置決めノック穴付パイロットパンチ

位置決めノック穴付パイロットパンチ
未確定：候補が180型番あります。
数量：

商品情報

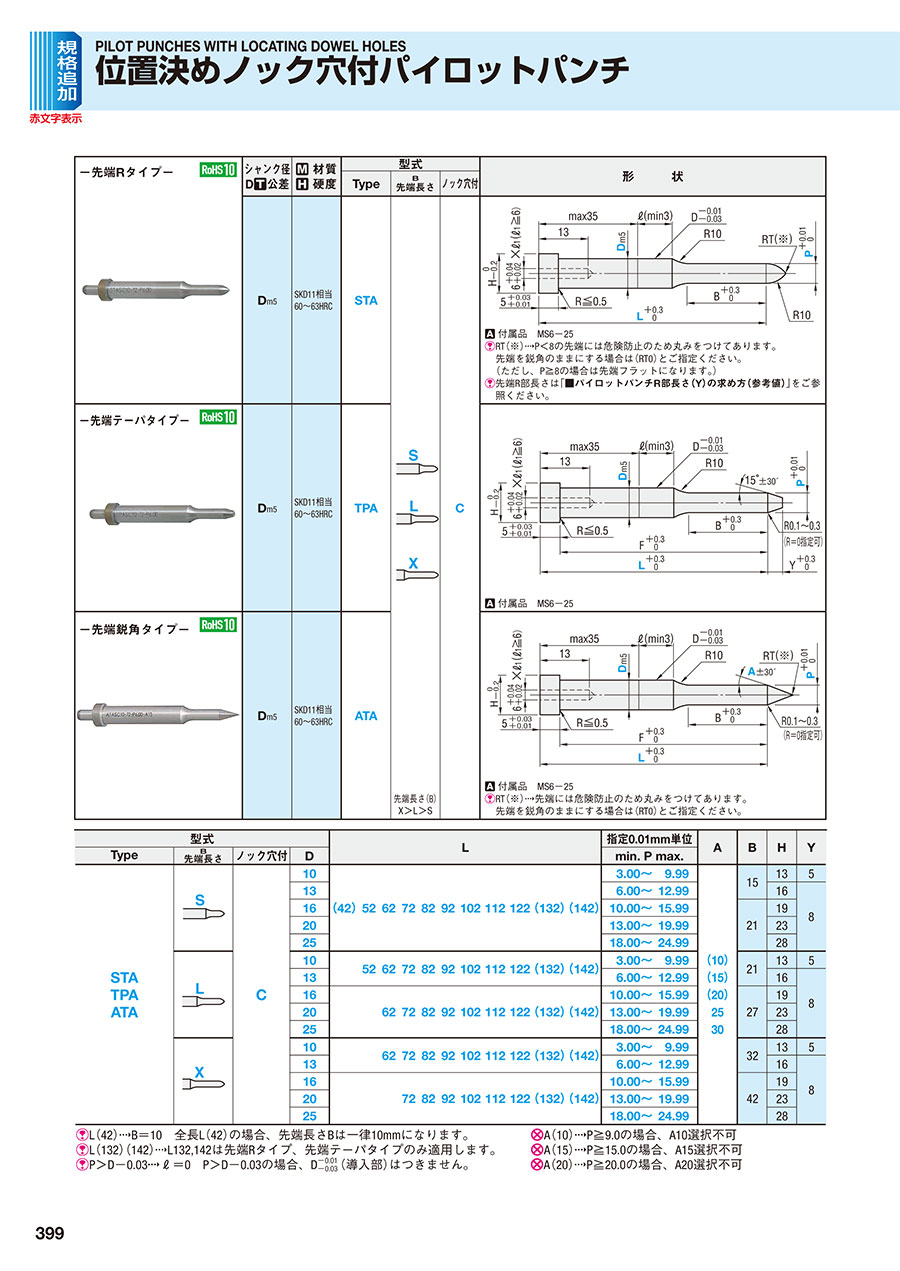

外形図・製品仕様

-先端Rタイプ-形 状

位置決めノック穴付パイロットパンチ





位置決めノック穴付パイロットパンチ

 付属品 MS6-25
RT（※）P＜8の先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。
（ただし、P≧8の場合は先端フラットになります。）
先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端テーパタイプ-

位置決めノック穴付パイロットパンチ

位置決めノック穴付パイロットパンチ

 付属品 MS6-25
-先端鋭角タイプ-

位置決めノック穴付パイロットパンチ

位置決めノック穴付パイロットパンチ


 付属品 MS6-25
RT（※）C先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。
-先端Rタイプ-シャンク径
D公差		 材質
 硬度		型式
TypeB
先端長さ		ノック穴付


位置決めノック穴付パイロットパンチ

Dm5SKD11相当
60～63HRC		STA

位置決めノック穴付パイロットパンチ




先端長さ（B）
X＞L＞S		C
-先端テーパタイプ-


位置決めノック穴付パイロットパンチ

Dm5SKD11相当
60～63HRC		TPA
-先端鋭角タイプ-


位置決めノック穴付パイロットパンチ

Dm5SKD11相当
60～63HRC		ATA

規格表

型式L指定0.01mm単位
TypeB
先端長さ		ノック穴付Dmin. P max.
STA
TPA
ATA

位置決めノック穴付パイロットパンチ

C10（42）5262728292102112122（132）（142）3.00～9.99
136.00～12.99
1610.00～15.99
2013.00～19.99
2518.00～24.99

位置決めノック穴付パイロットパンチ

10 5262728292102112122（132）（142）3.00～9.99
136.00～12.99
16  62728292102112122（132）（142）10.00～15.99
2013.00～19.99
2518.00～24.99

位置決めノック穴付パイロットパンチ

10  62728292102112122（132）（142）3.00～9.99
136.00～12.99
16   728292102112122（132）（142）10.00～15.99
2013.00～19.99
2518.00～24.99
型式ABHY
TypeB
先端長さ		ノック穴付D
STA
TPA
ATA

位置決めノック穴付パイロットパンチ

C10（10）
（15）
（20）
25
30		15135
13168
162119
2023
2528

位置決めノック穴付パイロットパンチ

1021135
13168
162719
2023
2528

位置決めノック穴付パイロットパンチ

1032135
13168
164219
2023
2528

L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（132）（142）L132,142は先端Rタイプ、先端テーパタイプのみ適用します。
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

A（10）P≧9.0の場合、A10選択不可
A（15）P≧15.0の場合、A15選択不可
A（20）P≧20.0の場合、A20選択不可

注文例

位置決めノック穴付パイロットパンチ

出荷日

位置決めノック穴付パイロットパンチ

追加工

位置決めノック穴付パイロットパンチ

P.1771

関連情報

位置決めノック穴付パイロットパンチ
位置決めノック穴付パイロットパンチ

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    ATALC10-[52-122/10]-P[3-9.99/0.01]-A[10-30/5]
    ATALC10-[52-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATALC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]
    ATALC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATALC13-[52-122/10]-P[6-12.99/0.01]-A[10-30/5]
    ATALC13-[52-122/10]-PC[3-5.99/0.01]-A[10-30/5]
    ATALC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]
    ATALC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]
    ATALC16-[62-122/10]-P[10-15.99/0.01]-A[10-30/5]
    ATALC16-[62-122/10]-PC[5-9.99/0.01]-A[10-30/5]
    ATALC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]
    ATALC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]
    ATALC20-[62-122/10]-P[13-19.99/0.01]-A[10-30/5]
    ATALC20-[62-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATALC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]
    ATALC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATALC25-[62-122/10]-P[18-24.99/0.01]-A[15-30/5]
    ATALC25-[62-122/10]-PC[9-17.99/0.01]-A[15-30/5]
    ATALC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]
    ATALC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]
    ATASC10-[42-122/10]-P[3-9.99/0.01]-A[10-30/5]
    ATASC10-[42-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATASC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]
    ATASC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATASC13-[42-122/10]-P[6-12.99/0.01]-A[10-30/5]
    ATASC13-[42-122/10]-PC[3-5.99/0.01]-A[10-30/5]
    ATASC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]
    ATASC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]
    ATASC16-[42-122/10]-P[10-15.99/0.01]-A[10-30/5]
    ATASC16-[42-122/10]-PC[5-9.99/0.01]-A[10-30/5]
    ATASC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]
    ATASC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]
    ATASC20-[42-122/10]-P[13-19.99/0.01]-A[10-30/5]
    ATASC20-[42-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATASC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]
    ATASC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATASC25-[42-122/10]-P[18-24.99/0.01]-A[15-30/5]
    ATASC25-[42-122/10]-PC[9-17.99/0.01]-A[15-30/5]
    ATASC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]
    ATASC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]
    ATAXC10-[62-122/10]-P[3-9.99/0.01]-A[10-30/5]
    ATAXC10-[62-122/10]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATAXC10-LC[32-121.9/0.1]-P[3-9.99/0.01]-A[10-30/5]
    ATAXC10-LC[32-121.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]
    ATAXC13-[62-122/10]-P[6-12.99/0.01]-A[10-30/5]
    ATAXC13-[62-122/10]-PC[3-5.99/0.01]-A[10-30/5]
    ATAXC13-LC[32-121.9/0.1]-P[6-12.99/0.01]-A[10-30/5]
    ATAXC13-LC[32-121.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]
    ATAXC16-[72-122/10]-P[10-15.99/0.01]-A[10-30/5]
    ATAXC16-[72-122/10]-PC[5-9.99/0.01]-A[10-30/5]
    ATAXC16-LC[32-121.9/0.1]-P[10-15.99/0.01]-A[10-30/5]
    ATAXC16-LC[32-121.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]
    ATAXC20-[72-122/10]-P[13-19.99/0.01]-A[10-30/5]
    ATAXC20-[72-122/10]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATAXC20-LC[32-121.9/0.1]-P[13-19.99/0.01]-A[10-30/5]
    ATAXC20-LC[32-121.9/0.1]-PC[6.5-12.99/0.01]-A[10-30/5]
    ATAXC25-[72-122/10]-P[18-24.99/0.01]-A[15-30/5]
    ATAXC25-[72-122/10]-PC[9-17.99/0.01]-A[15-30/5]
    ATAXC25-LC[32-121.9/0.1]-P[18-24.99/0.01]-A[15-30/5]
    ATAXC25-LC[32-121.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]

    刃先形状

    B（先端長さ/刃先長さ）

    D（シャンク径）

    (mm)

    L(全長)

    (mm)

    A

    LC

    P

    PC

    		RoHS?最小発注数量
    先端鋭角
    L
    10
    52 ～ 122
    10 ～ 30
    -
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    L
    10
    52 ～ 122
    10 ～ 30
    -
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    L
    10
    -
    10 ～ 30
    32 ～ 121.9
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    L
    10
    -
    10 ～ 30
    32 ～ 121.9
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    L
    13
    52 ～ 122
    10 ～ 30
    -
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    L
    13
    52 ～ 122
    10 ～ 30
    -
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    L
    13
    -
    10 ～ 30
    32 ～ 121.9
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    L
    13
    -
    10 ～ 30
    32 ～ 121.9
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    L
    16
    62 ～ 122
    10 ～ 30
    -
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    L
    16
    62 ～ 122
    10 ～ 30
    -
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    L
    16
    -
    10 ～ 30
    32 ～ 121.9
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    L
    16
    -
    10 ～ 30
    32 ～ 121.9
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    L
    20
    62 ～ 122
    10 ～ 30
    -
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    L
    20
    62 ～ 122
    10 ～ 30
    -
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    L
    20
    -
    10 ～ 30
    32 ～ 121.9
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    L
    20
    -
    10 ～ 30
    32 ～ 121.9
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    L
    25
    62 ～ 122
    15 ～ 30
    -
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    L
    25
    62 ～ 122
    15 ～ 30
    -
    -
    9 ～ 17.99
    10
    1個
    先端鋭角
    L
    25
    -
    15 ～ 30
    32 ～ 121.9
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    L
    25
    -
    15 ～ 30
    32 ～ 121.9
    -
    9 ～ 17.99
    10
    1個
    先端鋭角
    S
    10
    42 ～ 122
    10 ～ 30
    -
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    S
    10
    42 ～ 122
    10 ～ 30
    -
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    S
    10
    -
    10 ～ 30
    32 ～ 121.9
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    S
    10
    -
    10 ～ 30
    32 ～ 121.9
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    S
    13
    42 ～ 122
    10 ～ 30
    -
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    S
    13
    42 ～ 122
    10 ～ 30
    -
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    S
    13
    -
    10 ～ 30
    32 ～ 121.9
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    S
    13
    -
    10 ～ 30
    32 ～ 121.9
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    S
    16
    42 ～ 122
    10 ～ 30
    -
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    S
    16
    42 ～ 122
    10 ～ 30
    -
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    S
    16
    -
    10 ～ 30
    32 ～ 121.9
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    S
    16
    -
    10 ～ 30
    32 ～ 121.9
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    S
    20
    42 ～ 122
    10 ～ 30
    -
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    S
    20
    42 ～ 122
    10 ～ 30
    -
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    S
    20
    -
    10 ～ 30
    32 ～ 121.9
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    S
    20
    -
    10 ～ 30
    32 ～ 121.9
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    S
    25
    42 ～ 122
    15 ～ 30
    -
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    S
    25
    42 ～ 122
    15 ～ 30
    -
    -
    9 ～ 17.99
    10
    1個
    先端鋭角
    S
    25
    -
    15 ～ 30
    32 ～ 121.9
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    S
    25
    -
    15 ～ 30
    32 ～ 121.9
    -
    9 ～ 17.99
    10
    1個
    先端鋭角
    X
    10
    62 ～ 122
    10 ～ 30
    -
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    X
    10
    62 ～ 122
    10 ～ 30
    -
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    X
    10
    -
    10 ～ 30
    32 ～ 121.9
    3 ～ 9.99
    -
    10
    1個
    先端鋭角
    X
    10
    -
    10 ～ 30
    32 ～ 121.9
    -
    1.5 ～ 2.99
    10
    1個
    先端鋭角
    X
    13
    62 ～ 122
    10 ～ 30
    -
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    X
    13
    62 ～ 122
    10 ～ 30
    -
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    X
    13
    -
    10 ～ 30
    32 ～ 121.9
    6 ～ 12.99
    -
    10
    1個
    先端鋭角
    X
    13
    -
    10 ～ 30
    32 ～ 121.9
    -
    3 ～ 5.99
    10
    1個
    先端鋭角
    X
    16
    72 ～ 122
    10 ～ 30
    -
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    X
    16
    72 ～ 122
    10 ～ 30
    -
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    X
    16
    -
    10 ～ 30
    32 ～ 121.9
    10 ～ 15.99
    -
    10
    1個
    先端鋭角
    X
    16
    -
    10 ～ 30
    32 ～ 121.9
    -
    5 ～ 9.99
    10
    1個
    先端鋭角
    X
    20
    72 ～ 122
    10 ～ 30
    -
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    X
    20
    72 ～ 122
    10 ～ 30
    -
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    X
    20
    -
    10 ～ 30
    32 ～ 121.9
    13 ～ 19.99
    -
    10
    1個
    先端鋭角
    X
    20
    -
    10 ～ 30
    32 ～ 121.9
    -
    6.5 ～ 12.99
    10
    1個
    先端鋭角
    X
    25
    72 ～ 122
    15 ～ 30
    -
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    X
    25
    72 ～ 122
    15 ～ 30
    -
    -
    9 ～ 17.99
    10
    1個
    先端鋭角
    X
    25
    -
    15 ～ 30
    32 ～ 121.9
    18 ～ 24.99
    -
    10
    1個
    先端鋭角
    X
    25
    -
    15 ～ 30
    32 ～ 121.9
    -
    9 ～ 17.99
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    つば部にパンチ位置決め用のノック穴を設けたパイロットパンチです。リテーナに組み込んでの使用を想定したツバ厚にしています。3種類の先端形状が選択できます。
