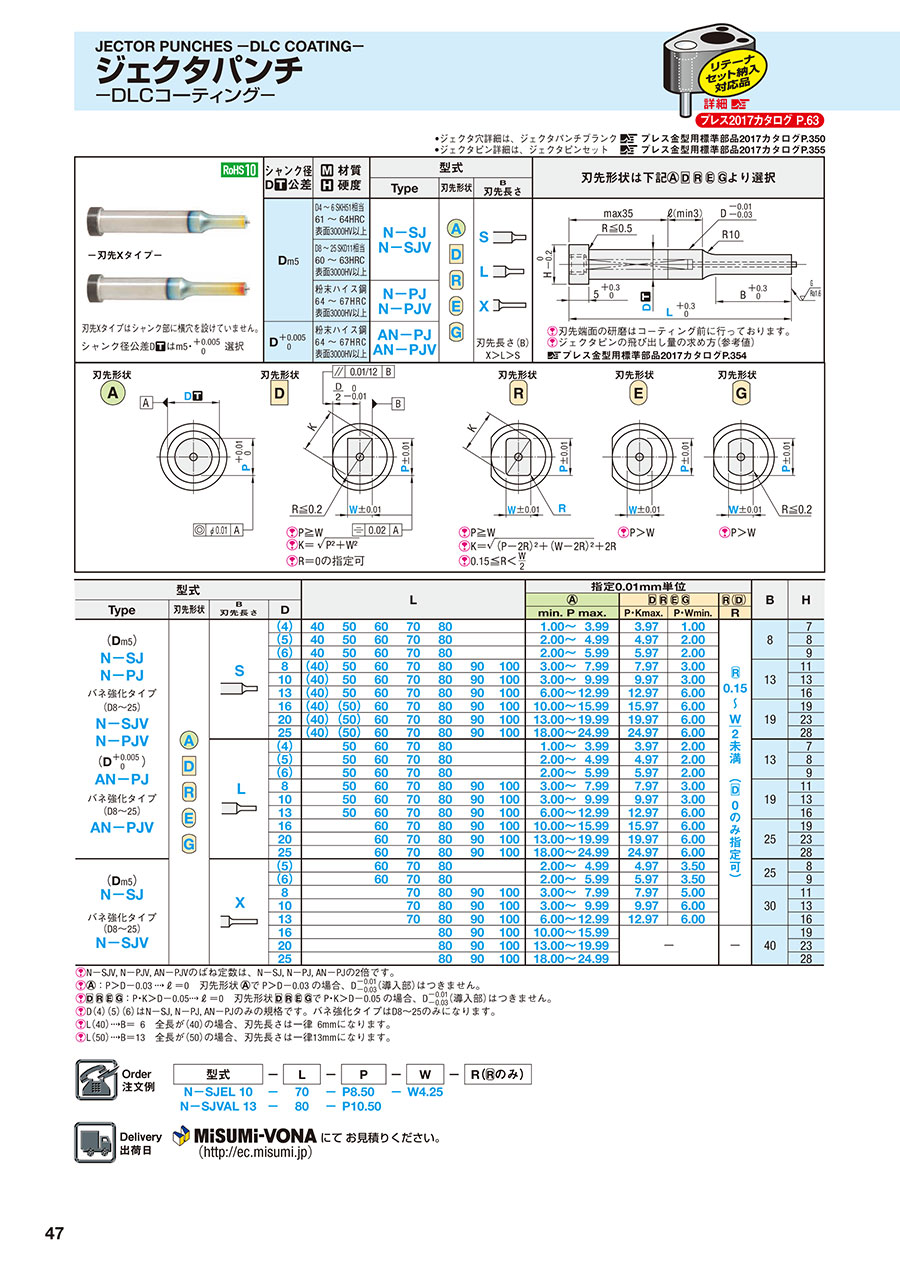

ジェクタパンチ -DLCコーティング-

外形図・製品仕様



シャンク径公差 Dは m5・を選択
ジェクタ穴詳細は、ジェクタパンチブランクP.350
ジェクタピン詳細は、ジェクタピンセットP.355
ジェクタピンの飛び出し量の求め方（参考値）P.354
刃先端面の研磨はコーティング前に行っております。

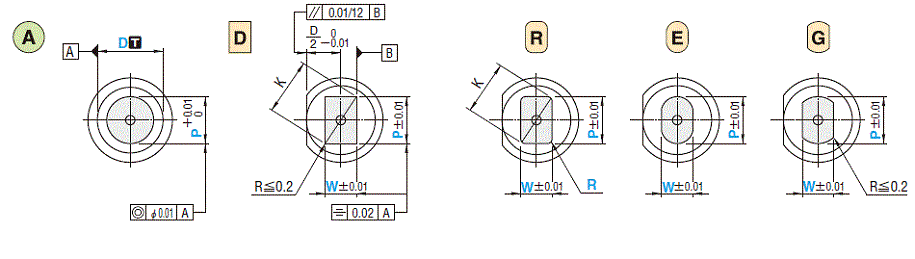

パンチの刃先形状は下図より選択

シャンク径 D公差	材質 硬度	型式
		TYPE	刃先 形状	B 刃先長さ
D	D4～6 SKH51相当 61～64HRC 表面3000HV	N-SJ N-SJV
	D8～25 SKD11相当 60～63HRC 表面3000HV
	粉末ハイス鋼 60～63HRC 表面3000HV	N-PJ N-PJV
D	粉末ハイス鋼 60～63HRC 表面3000HV	AN-PJ AN-PJV

刃先Xタイプはシャンク部に横穴を設けていません。

規格表

型式				L							指定0.01mm単位				B	H
TYPE	刃先 形状	B 刃先長さ	D
											min. P max.	P・Kmax	P・Wmin	R
N-SJ N-PJ バネ強化タイプ （D8～25） N-SJV N-PJV AN-PJ バネ強化タイプ （D8～25） AN-PJV			（4）	40	50	60	70	80			1.00 ～   3.99	3.97	1.00		8	7
			（5）	40	50	60	70	80			2.00 ～   4.99	4.97	2.00			8
			（6）	40	50	60	70	80			2.00 ～   5.99	5.97	2.00			9
			8	（40）	50	60	70	80	90	100	3.00 ～   7.99	7.97	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00 ～   9.99	9.97	3.00			13
			13	（40）	50	60	70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16	（40）	（50）	60	70	80	90	100	10.00 ～ 15.99	15.97	6.00		19	19
			20	（40）	（50）	60	70	80	90	100	13.00 ～ 19.99	19.97	6.00			23
			25	（40）	（50）	60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
			（4）		50	60	70	80			1.00 ～   3.99	3.97	2.00		13	7
			（5）		50	60	70	80			2.00 ～   4.99	4.97	2.00			8
			（6）		50	60	70	80			2.00 ～   5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00 ～   7.99	7.97	3.00		19	11
			10		50	60	70	80	90	100	3.00 ～   9.99	9.97	3.00			13
			13		50	60	70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16			60	70	80	90	100	10.00 ～ 15.99	15.97	6.00		25	19
			20			60	70	80	90	100	13.00 ～ 19.99	19.97	6.00			23
			25			60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
N-SJ バネ強化タイプ （D8～25） N-SJV			（5）			60	70	80			2.00 ～   4.99	4.97	3.50		25	8
			（6）			60	70	80			2.00 ～   5.99	5.97	3.50			9
			8				70	80	90	100	3.00 ～   7.99	7.97	5.00		30	11
			10				70	80	90	100	3.00 ～   9.99	9.97	6.00			13
			13				70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16					80	90	100	10.00 ～ 15.99	―		―	40	19
			20					80	90	100	13.00 ～ 19.99					23
			25					80	90	100	18.00 ～ 24.99					28

N-SJV, N-PJV, AN-PJVのバネ定数は N-SJ, N-PJ, AN-PJの約2倍です。
: P>D-0.03l= 0 刃先形状でP>D-0.03の場合、（導入部）はつきません。
: P・K>D-0.05l= 0 刃先形状でP>D-0.05の場合、（導入部）はつきません。
D(4) (5) (6) はN-SJ, N-PJ, AN-PJのみの規格です。　バネ強化タイプはD8~25のみになります。
L(40)B= 6 全長が (40) の場合、刃先長さは一律6mmになります。
L(50)B=13 全長が (50) の場合、刃先長さは一律13mmになります。

注文例

	型式	-	L	-	P	-	W	-	R（）
	N-SJEL 10	-	70	-	P8.50	-	W4.25
	N-SJVAX 13	-	80	-	P10.50
