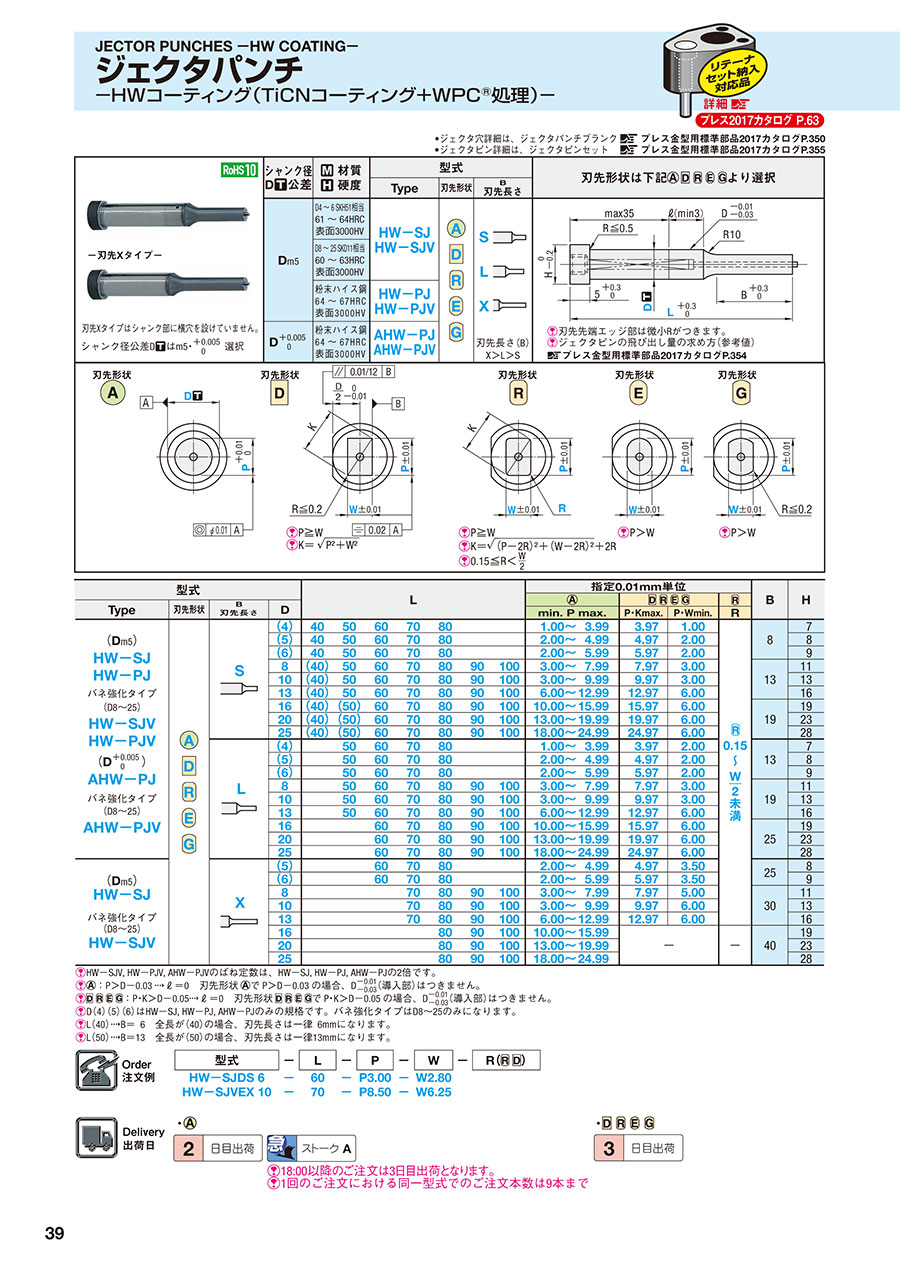

ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

外形図・製品仕様

[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.350 [ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355 [ ! ]ジェクタピンの飛び出し量の求め方（参考値）>>P.354 [ ! ]刃先エッジ部は微小Rが付きます。 [ ! ]パンチの刃先形状は下図より選択

■打ち抜き条件とコーティングマップ    あくまでも目安です。    品質重視の場合はHW/RW、生産数重視の場合はHX/RXがおすすめです。      ・TiCNコートはこちら      ・HXコートはこちら      ・RWコートはこちら      ・RXコートはこちら      ・ミスミの表面処理全般についてはこちら

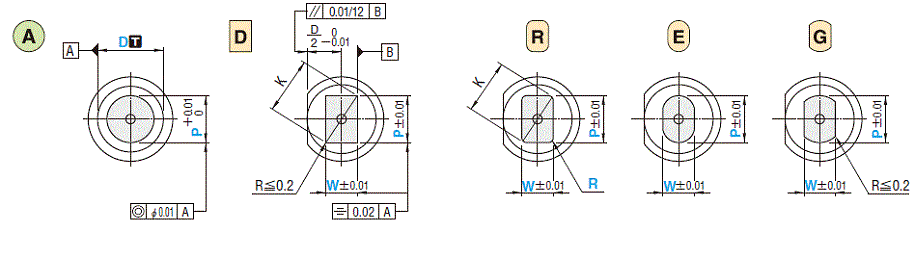

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
		TYPE	刃先 形状	B 刃先長さ
Dm5	D4～6 SKH51相当 61～64HRC 表面3000HV	HW-SJ HW-SJV		刃先長さ（B） X＞L＞S
	D8～25 SKD11相当 60～63HRC 表面3000HV
	粉末ハイス鋼 60～63HRC 表面3000HV	HW-PJ HW-PJV
D＋0.005 0	粉末ハイス鋼 60～63HRC 表面3000HV	AHW-PJ AHW-PJV

[ ! ]刃先Xタイプはシャンク部に横穴を設けていません。

規格表

型式				L							指定0.01mm単位				B	H
TYPE	刃先 形状	B 刃先長さ	D
											min. P max.	P・Kmax	P・Wmin	R
(Dm5) HW-SJ HW-PJ バネ強化タイプ （D8～25） HW-SJV HW-PJV (D＋0.005 0) AHW-PJ バネ強化タイプ （D8～25） AHW-PJV			（4）	40	50	60	70	80			1.00 ～   3.99	3.97	1.00	0.15〜W2未満 のみ	8	7
			（5）	40	50	60	70	80			2.00 ～   4.99	4.97	2.00			8
			（6）	40	50	60	70	80			2.00 ～   5.99	5.97	2.00			9
			8	（40）	50	60	70	80	90	100	3.00 ～   7.99	7.97	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00 ～   9.99	9.97	3.00			13
			13	（40）	50	60	70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16	（40）	（50）	60	70	80	90	100	10.00 ～ 15.99	15.97	6.00		19	19
			20	（40）	（50）	60	70	80	90	100	13.00 ～ 19.99	19.97	6.00			23
			25	（40）	（50）	60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
			（4）		50	60	70	80			1.00 ～   3.99	3.97	2.00		13	7
			（5）		50	60	70	80			2.00 ～   4.99	4.97	2.00			8
			（6）		50	60	70	80			2.00 ～   5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00 ～   7.99	7.97	3.00		19	11
			10		50	60	70	80	90	100	3.00 ～   9.99	9.97	3.00			13
			13		50	60	70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16			60	70	80	90	100	10.00 ～ 15.99	15.97	6.00		25	19
			20			60	70	80	90	100	13.00 ～ 19.99	19.97	6.00			23
			25			60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
HW-SJ バネ強化タイプ （D8～25） HW-SJV			（5）			60	70	80			2.00 ～   4.99	4.97	3.50		25	8
			（6）			60	70	80			2.00 ～   5.99	5.97	3.50			9
			8				70	80	90	100	3.00 ～   7.99	7.97	5.00		30	11
			10				70	80	90	100	3.00 ～   9.99	9.97	6.00			13
			13				70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16					80	90	100	10.00 ～ 15.99	―		―	40	19
			20					80	90	100	13.00 ～ 19.99					23
			25					80	90	100	18.00 ～ 24.99					28

[ ! ]HW-SJV, HW-PJV, AHW-PJVのバネ定数は HW-SJ, HW-PJ, AHW-PJの約2倍です。
[ ! ]: P>D-0.03→l= 0 刃先形状でP>D-0.03の場合、D －0.01－0.03（導入部）はつきません。
[ ! ]: P・K>D-0.05→l= 0 刃先形状でP>D-0.05の場合、D －0.01－0.03（導入部）はつきません。
[ ! ]D(4) (5) (6) はHW-SJ, HW-PJ, AHW-PJのみの規格です。　バネ強化タイプはD8~25のみになります。
[ ! ]L(40)→B= 6 全長が (40) の場合、刃先長さは一律6mmになります。
[ ! ]L(50)→B=13 全長が (50) の場合、刃先長さは一律13mmになります。

注文例

型式	-	L	-	P	-	W	-	R（のみ）
HW-SJDS 6	-	60	-	P3.00	-	W2.80
HW-SJVEX 10	-	70	-	P8.50	-	W6.25

出荷日

•					•
2  日目出荷	急 ストークA				3  日目出荷

[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]1回のご注文における同一型式でのご注文本数は9本まで。



追加工

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC≧PCmin 指定0.01mm単位 (PKC併用の場合 0.001mm単位指定可) D PCmin 4 5 6 8 10 13 16 20 25 1.000 1.800 1.800 2.500 2.800 5.000 8.00 9.00 9.00 [ ! ]刃先XでD寸5・6の場合、 PC指定時の刃先長さ は20mmになります。	刃先寸法変更 PC・WC≧PC・WCmin 指定0.01mm単位 [ NG ]D4適用不可 [ NG ]刃先X適用不可 D PC・WCmin 5 6 8 10 13 16 20 25 1.80 1.80 2.50 2.80 5.00 5.00 5.00 5.00
		BC	刃先長変更(規格より短くなります) 2≦BC＜B　　指定0.1mm単位 [ ! ]刃先XでD寸5・6の場合 PC Bmax 1.80～1.99 20
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>>こちら [ NG ]PCC併用不可 [ NG ]ストークA適用不可	－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>>こちら [ NG ]PRC併用不可 [ NG ]ストークA適用不可	－
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)	刃先公差変更 P・W±0.01 ⇒ ＋0.01 0
			[ NG ]D＞13適用不可
全長		LC	全長変更(刃先部より加工) LC＜L　　　指定0.1mm単位 [ ! ]刃先長Bは(L－LC)分短くなります。 (LKC併用の場合0.01mm単位指定可) [ ! ]ジェクタピンの飛び出し量は、2mmとなります。
		LCT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKC ツバ厚公差変更 T ＋0.3 0 ⇒ ＋0.02 0   LC ＋全長変更 ＋   全長 公差変更 L ＋0.3 0 ⇒ ＋0.1 0
		LMT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKM ツバ厚公差変更 T ＋0.3 0 ⇒  0－0.02   LC ＋全長変更 ＋   全長 公差変更 L ＋0.3 0 ⇒ ＋0.1 0
		LKC	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.05 0
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可 [ NG ]ストークA適用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット納入品 適用不可
		HC	ツバ径変更 D≦HC＜H　　指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
		TC	ツバ厚変更　　3.5≦TC＜5 指定0.1mm単位(TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。 [ NG ]リテーナセット納入品適用不可
		TKC	ツバ厚公差 変   更	T ＋0.3 0 ⇒ ＋0.02 0
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差 変   更	T ＋0.3 0 ⇒  0－0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。
		RC		リテーナ面に対してツバ部を －0.04～0に加工 [ NG ]D ＋0.005 0タイプ適用不可
シャンク部		SKC		シャンク部フラット面加工(1面)              ・D4～6 P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～   P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可 [ NG ]ストークA適用不可
		AC		エア用としてジェクタピンを抜き取り、リ ング状の樹脂(ABS)を入れて内側から横穴を ふさぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出 してエア穴に不具合が生じることがあり ます。ご注意ください。
		NC		ジェクタピンを抜き取ります。 [ NG ]AC併用不可
		NDC	導入部 無 し	ℓ≧3 ⇒ ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
