超ハイテン材用位置決めパイロットピン 小頭メネジタイプ TiCNコーティング
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

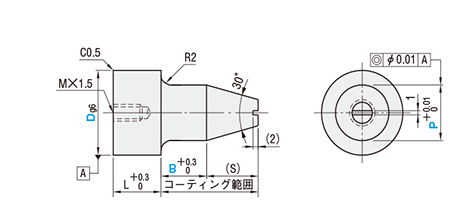

外形図・製品仕様
H－SDSTHM（TiCNコーティング）[ ! ]1mm幅の溝加工部中央に加工穴が付きます。
[ ! ]P寸により、R2が維持できない場合があります。
| [ M ]材質 | SKD11相当 |
| [ H ]硬度 | 60HRC～ |
| 表面3000HV |
規格表
| Dg6 | M×P | L | （S） | 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | ||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 8 | −0.005 −0.014 | M5×0.8 | 15 | 5 | （TiCNコーティング） H−SDSTHM | 8 | 6.00～7.00 | 3.0～20.0 |
| 10 | M6×1.0 | 7 | 10 | 7.00～9.00 | 3.0～30.0 | |||
| 13 | −0.006 −0.017 | M8×1.25 | 20 | 11 | 13 | 9.00～12.00 | 3.0～50.0 | |
| 16 | M10×1.5 | 24 | 16 | 16 | 12.00～15.00 | |||
| 20 | −0.007 −0.020 | 20 | 20 | 15.00～18.00 | ||||
注文例
| 型式 | － | P | － | B |
| H－SDSTHM16 | － | P13.00 | － | B20.0 |
出荷日
| 3 | 日目出荷 |
●TiCNコーティング
| 9 | 日目出荷 |
追加工
追加工 | 記号 | 詳細 |
 | PC | P寸変更 Pmin－1.0 ≦ PC ＜Pmin 0.01㎜指定 [ ! ]SDKLHM, H-SDKLHMのD16以上、 SDSTHM・H-SDSTHM全サイズ適用 |
関連情報
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
超ハイテン材用位置決めパイロットピンの小頭メネジタイプです。TiCNコーティングタイプとなります。材質はダイス鋼です。先端部のみコーティングを施します。ハイテン材や厚板鋼板による折損や損耗軽減を図るため根本側をR形状にしてあります。
