超ハイテン材用位置決めパイロットピン 小頭片付タイプ TiCNコーティング
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

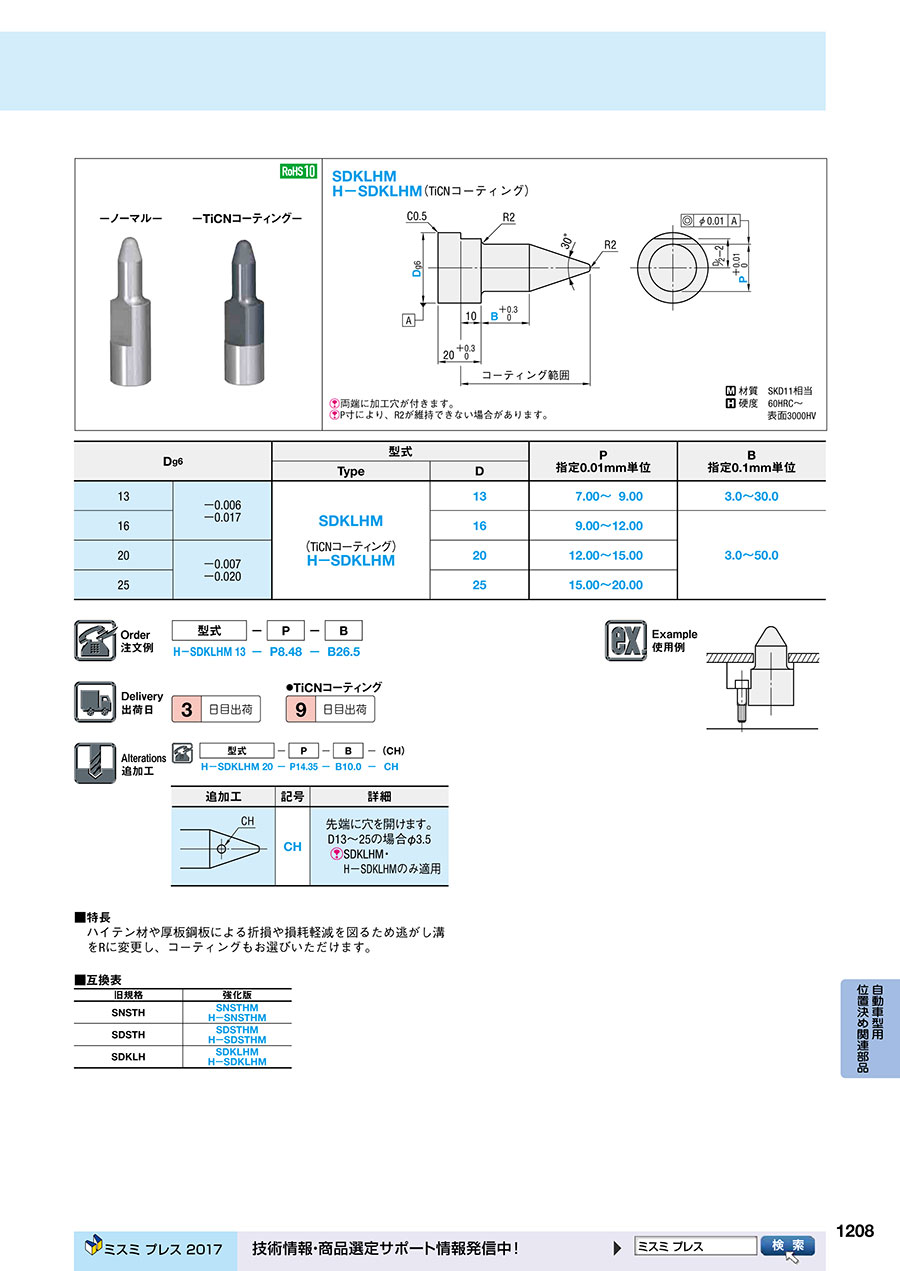

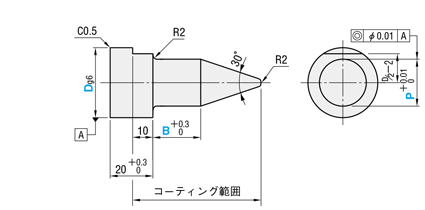

外形図・製品仕様
H－SDKLHM（TiCNコーティング）[ ! ]両端に加工穴が付きます。
[ ! ]P寸により、R2が維持できない場合があります。
[ M ]材質 SKD11相当
[ H ]硬度 60HRC～
表面3000HV
規格表
| Dg6 | 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | ||
|---|---|---|---|---|---|
| Type | D | ||||
| 13 | −0.006 −0.017 | （TiCNコーティング） H−SDKLHM | 13 | 7.00～9.00 | 3.0～30.0 |
| 16 | 16 | 9.00～12.00 | 3.0～50.0 | ||
| 20 | −0.007 −0.020 | 20 | 12.00～15.00 | ||
| 25 | 25 | 15.00～20.00 | |||
注文例
| 型式 | － | P | － | B |
| H−SDKLHM 13 | － | P8.48 | － | B26.5 |
出荷日
●TiCNコーティング
| 9 | 日目出荷 |
追加工
| 型式 | － | P | － | B | － | (CH) |
| H−SDKLHM 20 | － | P14.35 | － | B10.0 | － | CH |
追加工 | 記号 | 詳細 |
 | CH | 先端に穴を開けます。 D13～25の場合φ3.5 [ ! ]SDKLHM・H-SDKLHMのみ使用 |
■特長
ハイテン材や厚板鋼板による折損や損耗軽減を図るため逃がし溝をRに変更し、コーティングもお選びいただけます。
■互換表
| 旧規格 | 強化版 |
| SNSTH | SNSTHM H-SNSTHM |
| SDSTH | SDSTHM H-SDSTHM |
| SDKLH | SDKLHM H-SDKLHM |
関連情報
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
超ハイテン材用位置決めパイロットピンの小頭片付タイプです。TiCNコーティングタイプとなります。材質はダイス鋼です。先端部から側面にかけてコーティングを施すことで、耐久性を高めています。ハイテン材や厚板鋼板による折損や損耗軽減を図るため根本側をR形状にしてあります。
カタログ
