超ハイテン材用位置決めパイロットピン メネジタイプ TiCNコーティング
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様

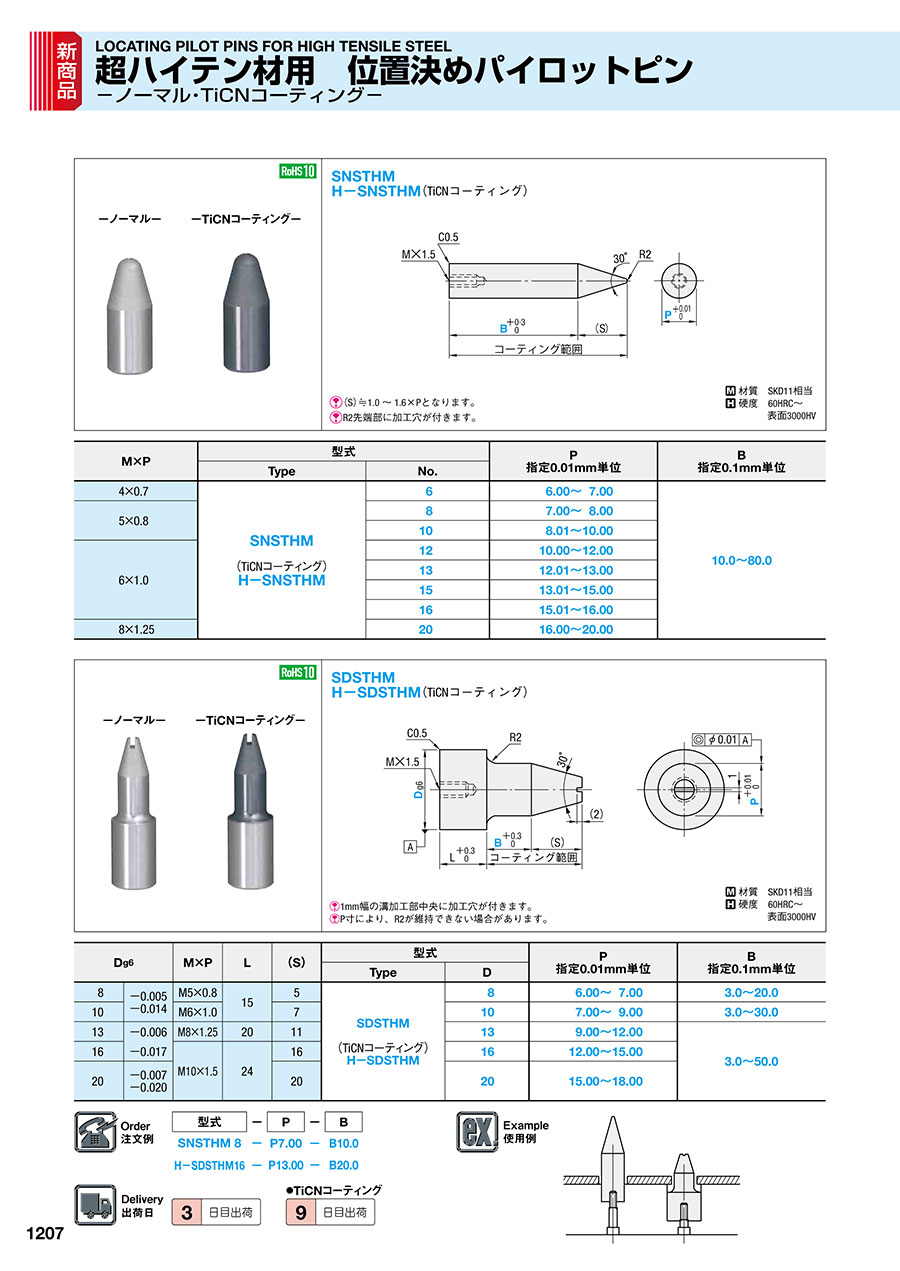

H－SNSTHM（TiCNコーティング）[ ! ]（S）≒1.0～1.6×Pとなります。
[ ! ]R2先端部に加工穴が付きます。
| [ M ]材質 | SKD11相当 |
| [ H ]硬度 | 60HRC～ |
| 表面3000HV |
規格表
| M×P | 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | |
|---|---|---|---|---|
| Type | No. | |||
| 4×0.7 | （TiCNコーティング） H−SNSTHM | 6 | 6.00～7.00 | 10.0～80.0 |
| 5×0.8 | 8 | 7.00～8.00 | ||
| 10 | 8.01～10.00 | |||
| 6×1.0 | 12 | 10.00～12.00 | ||
| 13 | 12.01～13.00 | |||
| 15 | 13.01～15.00 | |||
| 16 | 15.01～16.00 | |||
| 8×1.25 | 20 | 16.00～20.00 | ||
注文例
| 型式 | - | P | - | B | |
| H-SNSTHM 8 | - | P7.00 | - | B10.0 |
出荷日
| 3 | 日目出荷 |
●TiCNコーティング
| 9 | 日目出荷 |
関連情報
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
超ハイテン材用位置決めパイロットピンのTiCNコーティングタイプです。材質はダイス鋼です。先端から全体に掛けてコーティングを施し、耐久性を高めています。ハイテン材や厚板鋼板による折損や損耗軽減を図るため根本側をR形状にしてあります。
