超ハイテン材用ネストガイド HRC55
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

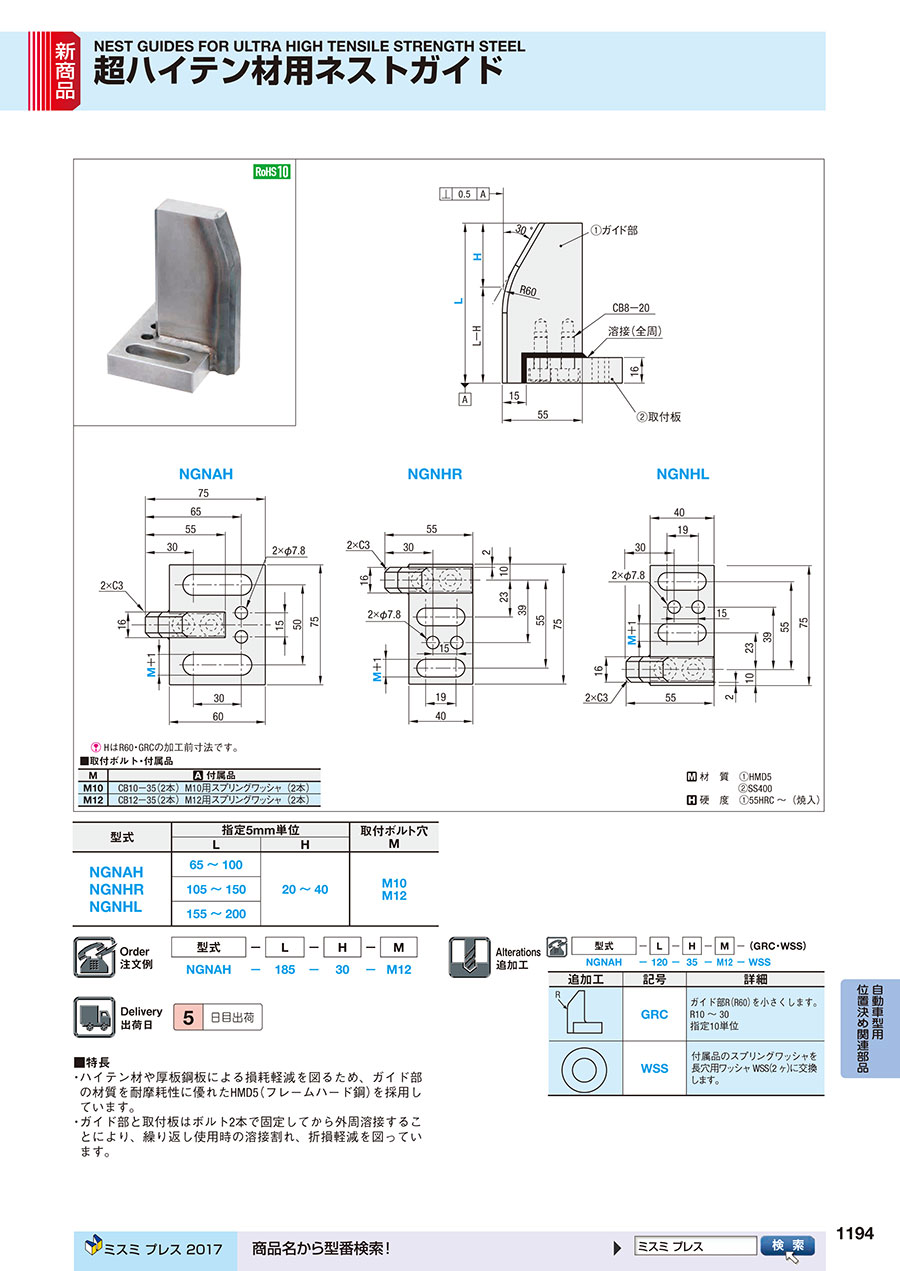

外形図・製品仕様
| 材 質 | （1）HMD5 | |
| （2）SS400 | ||
| 硬 度 | （1）55HRC～（焼入） |
HはR60・GRCの加工前寸法です。
■取付ボルト・付属品
| M | 付属品 |
|---|---|
| M10 | CB10−35（2本） M10用スプリングワッシャ（2本） |
| M12 | CB12−35（2本） M12用スプリングワッシャ（2本） |
規格表
| 型式 | 指定5mm単位 | 取付ボルト穴 M | |
|---|---|---|---|
| L | H | ||
| NGNAH NGNHR NGNHL | 65～100 | 20～40 | M10 M12 |
| 105～150 | |||
| 155～200 | |||
注文例
出荷日
追加工
関連情報
■特長
・ハイテン材や厚板鋼板による損耗軽減を図るため、ガイド部の材質を耐摩耗性に優れたHMD5（フレームハード鋼）を採用しています。
・ガイド部と取付板はボルト2本で固定してから外周溶接することにより、繰り返し使用時の溶接割れ、折損軽減を図っています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
