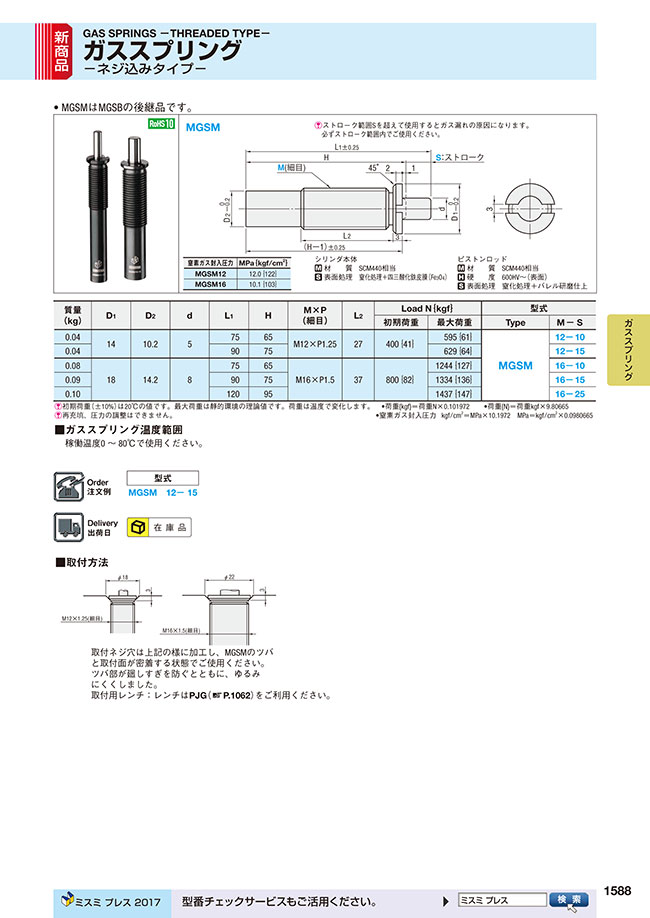

カタログ |P.1588

ミスミ

ガススプリング MGSM

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSN

4.4

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSU (配管対応)

通常価格(税別)： 5,720円 (税込価格：6,292円)

通常出荷日：19 日目

ネジ込みタイプのガススプリング・MGSMです。ツバと取付面が密着する状態でご使...

詳細情報を確認する

単品/セット品
本体のみ
ガス本体タイプ
MGSM
配管時ガス抜き
無

型番

未確定 5 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

シリンダ本体		ピストンロッド
材質	SCM440相当	材質	SCM440相当
表面処理	窒化処理+四三酸化鉄皮膜（Fe₃O₄）	硬度	600HV～（表面）
		表面処理	窒化処理+バレル研磨仕上

窒素ガス封入圧力	MPa {kgf/cm²}
MGSM12	12.0 {122}
MGSM16	10.1 {103}

ストローク範囲Sを超えて使用するとガス漏れの原因になります。
必ずストローク範囲内でご使用ください。

規格表

質量（kg）	D₁	D₂	d	L₁	H	M×P （細目）	L₂	Load N {kgf}		型式
質量（kg）	D₁	D₂	d	L₁	H	M×P （細目）	L₂	初期荷重	最大荷重	Type	M-S
0.04	14	10.2	5	75	65	M12×P1.25	27	400 {41}	595 {61}	MGSM	12-10
0.04	14	10.2	5	90	75	M12×P1.25	27	400 {41}	629 {64}		12-15
0.08	18	14.2	8	75	65	M16×P1.5	37	800 {82}	1244 {127}		16-10
0.09				90	75				1334 {136}		16-15
0.10				120	95				1437 {147}		16-25

初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。 •荷重{kgf}＝荷重N×0.101972 •荷重{N}＝荷重kgf×9.80665

再充填、圧力の調整はできません。

•窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

■ガススプリング温度範囲
稼働温度0 ～ 80℃で使用ください。

注文例

出荷日

絞り込み条件：4 項目の仕様が未選択です

外径(D)(mm)
- 12
- 16
ストローク(S)(mm)
- 10
- 15
- 25
全長(L)(mm)
- 75
- 90
- 120
初期荷重(N)
- 400
- 800
タイプ
- MGSM
CAD
- 2D
- 3D

型番リスト

表示件数

型番

外径(D)

(mm)

ストローク(S)

(mm)

全長(L)

(mm)

初期荷重

(N)

RoHS?

最小発注数量

12	10	75	400	10	1個
12	15	90	400	10	1個
16	10	75	800	10	1個
16	15	90	800	10	1個
16	25	120	800	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ネジ込みタイプのガススプリング・MGSMです。ツバと取付面が密着する状態でご使用ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
