ガススプリング MGSL

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

コイルスプリングより若干強い荷重が必要な場合に最適です。取付プレートとセットでの購入も可能です。

4.54.5

よく一緒に見られています

ミスミ

ガススプリング GSP

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガススプリング MGSN

通常価格(税別)： 6,400円 (税込価格：7,040円)

通常出荷日：在庫品1日目

ガス本体タイプ
MGSL
配管時ガス抜き
無

未確定 40 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

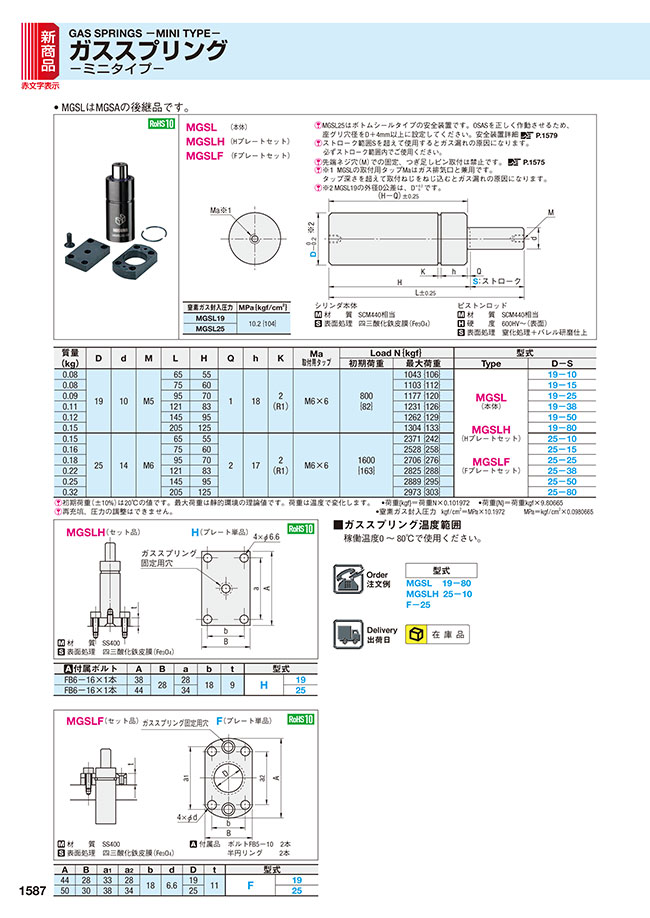

外形図・製品仕様

シリンダ本体		ピストンロッド
材質	SCM440相当	材質	SCM440相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）	硬度	600HV～（表面）
		表面処理	窒化処理+バレル研磨仕上

窒素ガス封入圧力	MPa {kgf/cm²}
MGSL19	10.2 {104}
MGSL25	10.2 {104}

MGSL25はボトムシールタイプの安全装置です。OSASを正しく作動させるため、座グリ穴径をD+4mm以上に設定してください。安全装置詳細 P.1579
ストローク範囲Sを超えて使用するとガス漏れの原因になります。
必ずストローク範囲内でご使用ください。
先端ネジ穴（M）での固定、つぎ足しピン取付は禁止です。 P.1575
※1 MGSLの取付用タップMaはガス排気口と兼用です。
タップ深さを超えて取付ねじをねじ込むとガス漏れの原因になります。
※2 MGSL19の外径D公差は、D +0.2/0です。

規格表

質量（kg）	D	d	M	L	H	Q	h	K	Ma 取付用タップ	Load N {kgf}		型式
質量（kg）	D	d	M	L	H	Q	h	K	Ma 取付用タップ	初期荷重	最大荷重	Type	D-S
0.08	19	10	M5	65	55	1	18	2 （R1）	M6×6	800 {82}	1043 {106}	MGSL （本体） MGSLH （Hプレートセット） MGSLF （Fプレートセット）	19-10
0.08				75	60						1103 {112}		19-15
0.09				95	70						1177 {120}		19-25
0.11				121	83						1231 {126}		19-38
0.12				145	95						1262 {129}		19-50
0.15				205	125						1304 {133}		19-80
0.15	25	14	M6	65	55	2	17	2 （R1）	M6×6	1600 {163}	2371 {242}		25-10
0.16				75	60						2528 {258}		25-15
0.18				95	70						2706 {276}		25-25
0.22				121	83						2825 {288}		25-38
0.25				145	95						2889 {295}		25-50
0.32				205	125						2973 {303}		25-80

初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。 • 荷重{kgf}＝荷重N×0.101972 • 荷重{N}＝荷重kgf×9.80665
