キー溝付パイロットパンチ－HXコーティング・RXコーティング－
- 通常単価(税別)
- -
- 税込単価
- -
キーで固定するタイプのパイロットパンチです。先端部にはTiCN系・Al-Cr系...
詳細情報を確認する未確定：候補が3,036型番あります。
商品情報
関連ページ

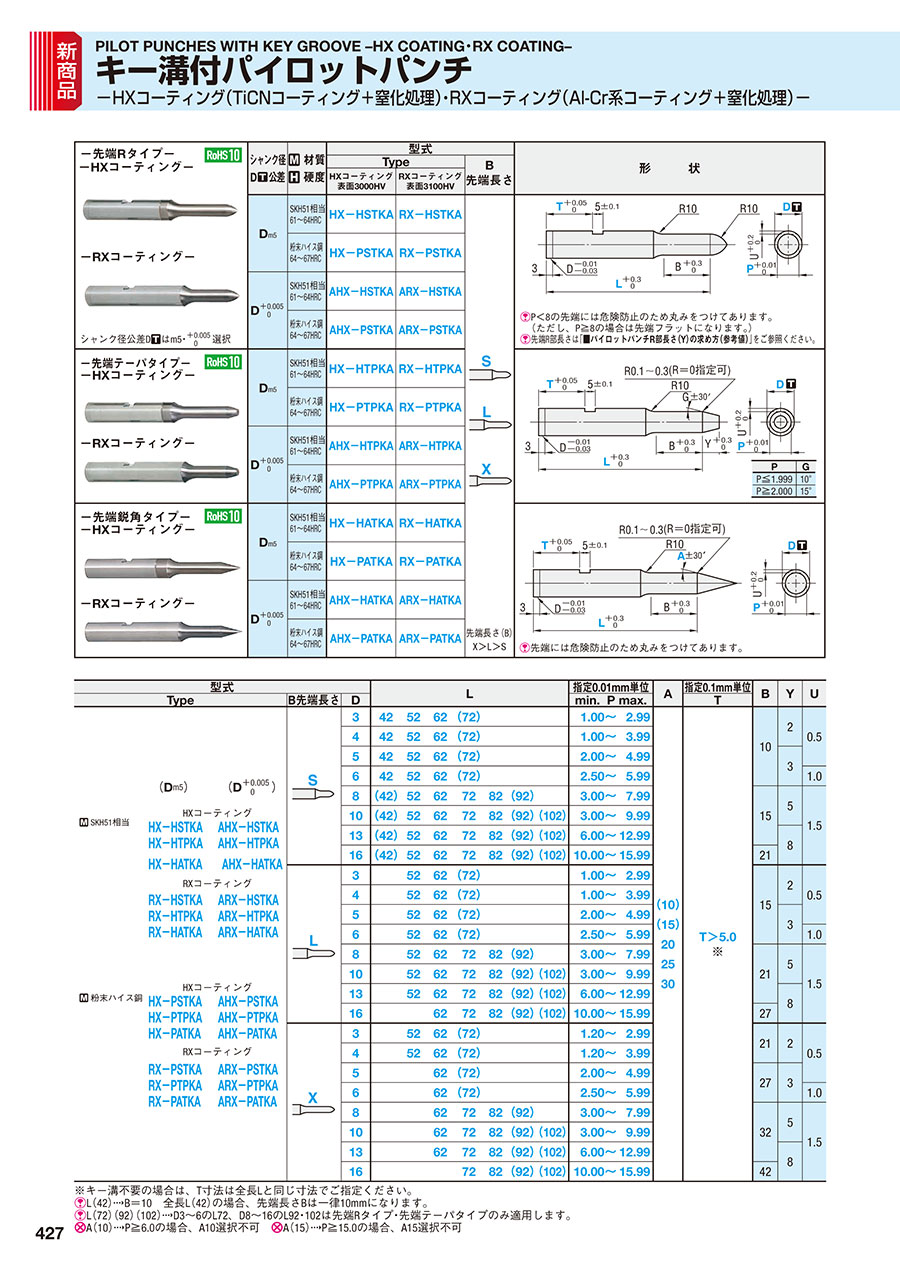

外形図・製品仕様
| -先端Rタイプ- -HXコーティング- | 形 状 |
|---|---|
|
|
| -RXコーティング- | |
| |
| シャンク径公差Dはm5・ +0.005/0 選択 | P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） 先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 |
| -先端テーパタイプ- -HXコーティング- |
|
| |
| -RXコーティング- | |
| |
| -先端鋭角タイプ- -HXコーティング- |
|
| |
| -RXコーティング- | |
| 先端には危険防止のため丸みをつけてあります。 |
| -先端Rタイプ- -HXコーティング- | シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|---|
| Type | B 先端長さ | ||||
| HXコーティング 表面3000HV | RXコーティング 表面3100HV | ||||
| Dm5 | SKH51相当 61～64HRC | HX-HSTKA | RX-HSTKA |
|
| -RXコーティング- | 粉末ハイス鋼 64～67HRC | HX-PSTKA | RX-PSTKA | ||
| D +0.005/0 | SKH51相当 61～64HRC | AHX-HSTKA | ARX-HSTKA | |
| シャンク径公差Dはm5・ +0.005/0 選択 | 粉末ハイス鋼 64～67HRC | AHX-PSTKA | ARX-PSTKA | ||
| -先端テーパタイプ- -HXコーティング- | Dm5 | SKH51相当 61～64HRC | HX-HTPKA | RX-HTPKA | |
| 粉末ハイス鋼 64～67HRC | HX-PTPKA | RX-PTPKA | ||
| -RXコーティング- | D +0.005/0 | SKH51相当 61～64HRC | AHX-HTPKA | ARX-HTPKA | |
| 粉末ハイス鋼 64～67HRC | AHX-PTPKA | ARX-PTPKA | ||
| -先端鋭角タイプ- -HXコーティング- | Dm5 | SKH51相当 61～64HRC | HX-HATKA | RX-HATKA | |
| 粉末ハイス鋼 64～67HRC | HX-PATKA | RX-PATKA | ||
| -RXコーティング- | D +0.005/0 | SKH51相当 61～64HRC | AHX-HATKA | ARX-HATKA | |
| 粉末ハイス鋼 64～67HRC | AHX-PATKA | ARX-PATKA | 先端長さ（B） X＞L＞S | |
規格表
| 型式 | L | 指定0.01mm単位 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | B先端長さ | D | min. P max. | |||||||||
| （Dm5） HXコーティング HX-HSTKA HX-HTPKA HX-HATKA RXコーティング RX-HSTKA RX-HTPKA RX-HATKA | （D +0.005/0） HXコーティング AHX-HSTKA AHX-HTPKA AHX-HATKA RXコーティング ARX-HSTKA ARX-HTPKA ARX-HATKA |
| 3 | 42 | 52 | 62 | （72） | 1.00～2.99 | ||||
| 4 | 42 | 52 | 62 | （72） | 1.00～3.99 | |||||||
| 5 | 42 | 52 | 62 | （72） | 2.00～4.99 | |||||||
| 6 | 42 | 52 | 62 | （72） | 2.50～5.99 | |||||||
| SKH51相当 | 8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | ||||
| 10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | ||||
| 13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | ||||
| 16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | ||||
| 3 | 52 | 62 | （72） | 1.00～2.99 | |||||||
| 4 | 52 | 62 | （72） | 1.00～3.99 | ||||||||
| 5 | 52 | 62 | （72） | 2.00～4.99 | ||||||||
| 6 | 52 | 62 | （72） | 2.50～5.99 | ||||||||
| HXコーティング HX-PSTKA HX-PTPKA HX-PATKA RXコーティング RX-PSTKA RX-PTPKA RX-PATKA | HXコーティング AHX-PSTKA AHX-PTPKA AHX-PATKA RXコーティング ARX-PSTKA ARX-PTPKA ARX-PATKA | 8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | ||||
| 10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | |||||
| 13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | |||||
| 16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | ||||||
| 粉末ハイス銅 |
| 3 | 52 | 62 | （72） | 1.20～2.99 | ||||||
| 4 | 52 | 62 | （72） | 1.20～3.99 | ||||||||
| 5 | 62 | （72） | 2.00～4.99 | |||||||||
| 6 | 62 | （72） | 2.50～5.99 | |||||||||
| 8 | 62 | 72 | 82 | （92） | 3.00～7.99 | |||||||
| 10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | ||||||
| 13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | ||||||
| 16 | 72 | 82 | （92） | （102） | 10.00～15.99 | |||||||
| 型式 | A | 指定0.1mm単位 | B | Y | U | ||||
|---|---|---|---|---|---|---|---|---|---|
| Type | B先端長さ | D | T | ||||||
| （Dm5） HXコーティング HX-HSTKA HX-HTPKA HX-HATKA RXコーティング RX-HSTKA RX-HTPKA RX-HATKA | （D +0.005/0） HXコーティング AHX-HSTKA AHX-HTPKA AHX-HATKA RXコーティング ARX-HSTKA ARX-HTPKA ARX-HATKA |
| 3 | （10） （15） 20 25 30 | T＞5.0 ※ | 10 | 2 | 0.5 | |
| 4 | |||||||||
| 5 | 3 | ||||||||
| 6 | 1.0 | ||||||||
| SKH51相当 | 8 | 15 | 5 | 1.5 | |||||
| 10 | |||||||||
| 13 | 8 | ||||||||
| 16 | 21 | ||||||||
| 3 | 15 | 2 | 0.5 | |||||
| 4 | |||||||||
| 5 | 3 | ||||||||
| HXコーティング HX-PSTKA HX-PTPKA HX-PATKA RXコーティング RX-PSTKA RX-PTPKA RX-PATKA | HXコーティング AHX-PSTKA AHX-PTPKA AHX-PATKA RXコーティング ARX-PSTKA ARX-PTPKA ARX-PATKA | 6 | 1.0 | ||||||
| 8 | 21 | 5 | 1.5 | ||||||
| 10 | |||||||||
| 13 | 8 | ||||||||
| 16 | 27 | ||||||||
| 粉末ハイス銅 |
| 3 | 21 | 2 | 0.5 | ||||
| 4 | |||||||||
| 5 | 27 | 3 | |||||||
| 6 | 1.0 | ||||||||
| 8 | 32 | 5 | 1.5 | ||||||
| 10 | |||||||||
| 13 | 8 | ||||||||
| 16 | 42 | ||||||||
※キー溝不要の場合は、T寸法は全長Lと同じ寸法でご指定ください。
L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（72）（92）（102）D3～6のL72、D8～16のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可 A（15）CP≧15.0の場合、A15選択不可
