プレス金型部品技術窓口

絞り込み条件

未確定：候補が8型番あります。

角度(度)
~mm
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
タイプ
~mm
- MGFVB52(25ﾟ-60ﾟ)
CAD
- 2D
- 3D

ミスミ

ピアス用コンパクト吊りカムユニット-高加工力対応-　MGFVB52(θ=25-60)

カタログ |P.1339

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用スタンダード吊りカムユニット MGFV50(θ=60-70)

通常価格(税別)： 57,900円 (税込価格：63,690円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用コンパクト吊りカムユニット-高加工力対応-　MGFVB52(θ=00-20)

通常価格(税別)： 94,050円 (税込価格：103,455円)

通常出荷日：在庫品1日目

高加工力対応のピアス用コンパクト吊りカムユニットです。カム幅52、角度=25-...

詳細情報を確認する

シリーズ
スタンダード
加工力 (tonf)
6
取付面の幅 (mm)
52
追加工
無し

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

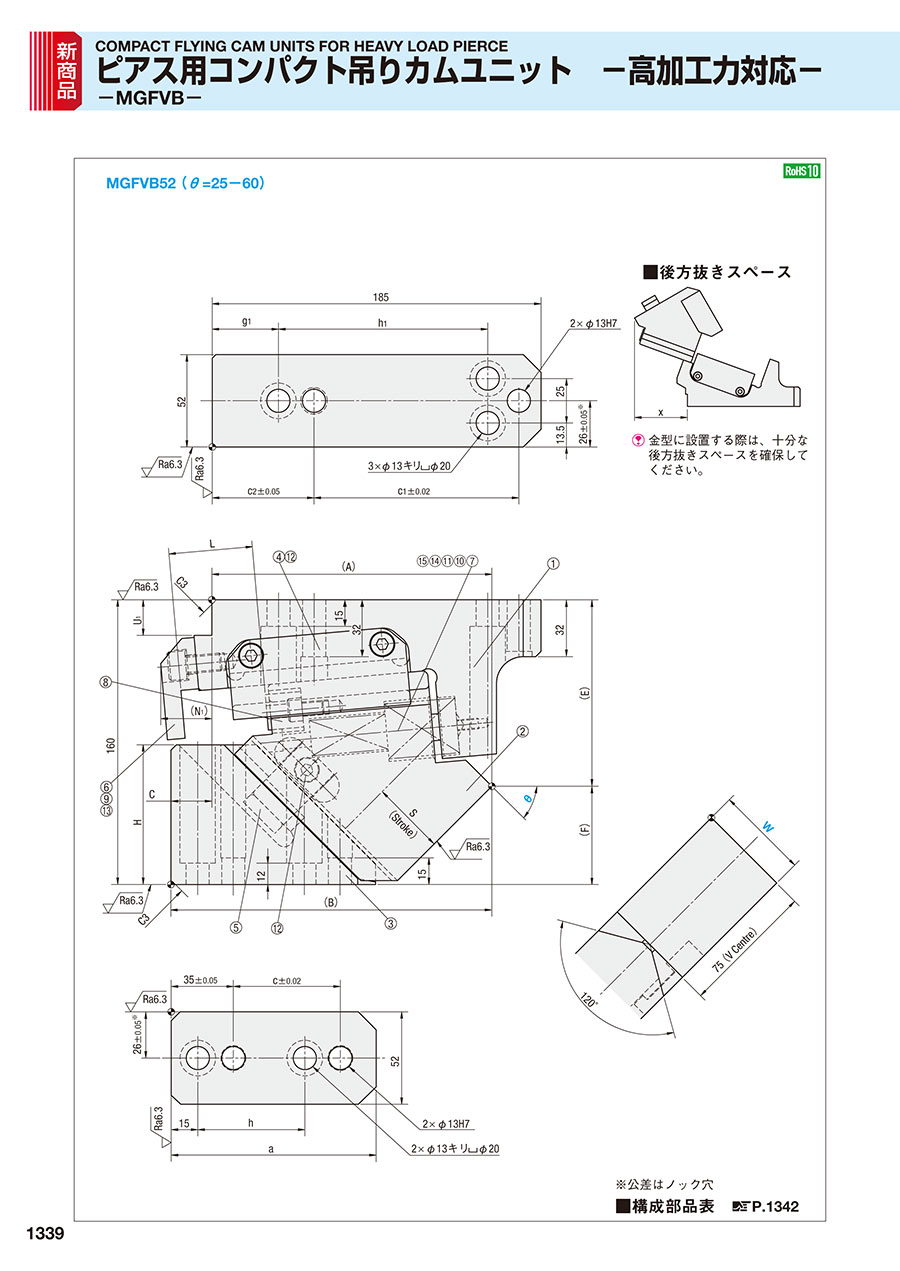

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴

■構成部品表 P.1342

規格表

W	θ	A	B	C	E	F	H	L	N₁	U₁	a	c	c₁	c₂	g₁	h	h₁	x
52	25	168.92	181.92	13	81.63	78.37	55	47	28.68	20	140	75	120	52.5	32.5	75	122.5	78
	30	166.59	184.09	17.5	85.55	74.45	63		30.31									87
	35	163.72	193.72	30	92.52	67.48	68		30.99									94
	40	163.80	173.80	10	98.47	61.53	70		27.24		115	60	115	57.5	37.5	60	117.5	96
	45	157.35	180.35	23	104.78	55.22	78.5		28.57				115	57.5	37.5		117.5	103
	50	159.37	174.37	15	103.89	56.11	93		20	10			105	67.5	47.5		107.5	99
	55	152.53	182.53	30	111.09	48.91		37	15									100
	60	142.95	157.95	15	113.10	46.90		27	15		90	40				40		105

ストロークS	加工力kN （tonf）		スプリング力N （kgf）			全重量kg	型式	W	θ
ストロークS	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量kg	型式	W	θ
47.0	29.4 （3.0）	58.8 （6.0）	40 （4.1）	1302 （132.8）	1826 （186.2）	8.8	MGFVB	52	25
51.0				1344 （137.0）		8.6			30
55.4				1386 （141.3）		8.8			35
60.4				1417 （144.5）		8.9			40
66.2				1459 （148.8）		9.1			45
73.1				1491 （152.0）		8.8			50
64.5			46 （4.7）	1498 （152.8）	1804 （184.0）	8.9			55
54.0			54 （5.5）	1546 （157.7）	1817 （185.3）	8.5			60

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

角度

(度)

RoHS?

最小発注数量

25	10	1個
30	10	1個
35	10	1個
40	10	1個
45	10	1個
50	10	1個
55	10	1個
60	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

高加工力対応のピアス用コンパクト吊りカムユニットです。カム幅52、角度=25-60です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
