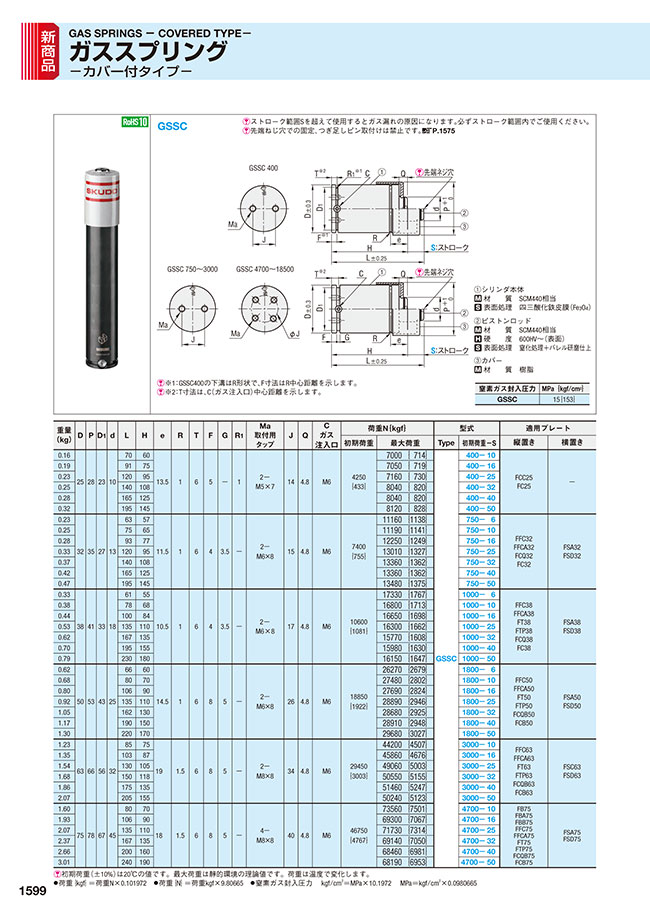

ガススプリング GSSC (配管対応)

[ ! ]ストローク範囲Sを超えて使用するとガス漏れの原因になります。必ずストローク範囲内でご使用ください。
[ ! ]先端ねじ穴での固定、つぎ足しピン取付けは禁止です。>> P.1575

[ ! ]※1：GSSC400の下溝はR形状で、F寸法はR中心距離を示します。
[ ! ]※2：T寸法は、C（ガス注入口）中心距離を示します。

①シリンダ本体
[ M ]材質	SCM440相当
[ S ]表面処理	四三酸化鉄皮膜（Fe₃O₄）

②ピストンロッド
[ M ]材質	SCM440相当
[ H ]硬度	600HV～（表面）
[ S ]表面処理	窒化処理+バレル研磨仕上

③カバー
[ M ]材質	樹脂

窒素ガス封入圧力	MPa {kgf/cm²}
GSSC	15 {153}

規格表

重量（kg）	D	P	D₁	d	L	H	e	R	T	F	G	R₁	Ma 取付用タップ	J	Q	C ガス注入口	荷重N {kgf}		型式		適用プレート
重量（kg）	D	P	D₁	d	L	H	e	R	T	F	G	R₁	Ma 取付用タップ	J	Q	C ガス注入口	初期荷重	最大荷重	Type	初期荷重-S	縦置き	横置き
0.16	25	28	23	10	70	60	13.5	1	6	5	-	1	2- M5×7	14	4.8	M6	4250 {433}	7000 {714}	GSSC	400- 10	FCC25 FC25	-
0.19					91	75												7050 {719}		400- 16
0.23					120	95												7160 {730}		400- 25
0.25					140	108												8040 {820}		400- 32
0.28					165	125												8040 {820}		400- 40
0.32					195	145												8120 {828}		400- 50
0.23	32	35	27	13	63	57	11.5	1	6	4	3.5	-	2- M6×8	15	4.8	M6	7400 {755}	11160 {1138}		750- 6	FFC32 FFCA32 FCQ32 FC32	FSA32 FSD32
0.25					75	65												11190 {1141}		750- 10
0.28					93	77												12250 {1249}		750- 16
0.33					120	95												13010 {1327}		750- 25
0.37					140	108												13360 {1362}		750- 32
0.42					165	125												13360 {1362}		750- 40
0.47					195	145												13480 {1375}		750- 50
0.33	38	41	33	18	61	55	10.5	1	6	4	3.5	-	2- M6×8	17	4.8	M6	10600 {1081}	17330 {1767}		1000- 6	FFC38 FFCA38 FT38 FTP38 FCQ38 FC38	FSA38 FSD38
0.38					78	68												16800 {1713}		1000- 10
0.44					100	84												16650 {1698}		1000- 16
0.53					135	110												16300 {1662}		1000- 25
0.62					167	135												15770 {1608}		1000- 32
0.70					195	155												15980 {1630}		1000- 40
0.79					230	180												16150 {1647}		1000- 50
0.62	50	53	43	25	66	60	14.5	1	6	8	5	-	2- M6×8	26	4.8	M6	18850 {1922}	26270 {2679}		1800- 6	FFC50 FFCA50 FT50 FTP50 FCQB50 FCB50	FSA50 FSD50
0.68					80	70												27480 {2802}		1800- 10
0.80					106	90												27690 {2824}		1800- 16
0.92					135	110												28890 {2946}		1800- 25
1.05					162	130												28680 {2925}		1800- 32
1.17					190	150												28910 {2948}		1800- 40
1.30					220	170												29680 {3027}		1800- 50
1.23	63	66	56	32	85	75	19	1.5	6	8	5	-	2- M8×8	34	4.8	M6	29450 {3003}	44200 {4507}		3000- 10	FFC63 FFCA63 FT63 FTP63 FCQB63 FCB63	FSC63 FSD63
1.35					103	87												45860 {4676}		3000- 16
1.54					130	105												49060 {5003}		3000- 25
1.68					150	118												50550 {5155}		3000- 32
1.86					175	135												51460 {5247}		3000- 40
2.07					205	155												50240 {5123}		3000- 50
1.60	75	78	67	45	80	70	18	1.5	6	8	5	-	4- M8×8	40	4.8	M6	46750 {4767}	73560 {7501}		4700- 10	FB75 FBA75 FBB75 FFC75 FFCA75 FT75 FTP75 FCQB75 FCB75	FSA75 FSD75
1.93					106	90												69300 {7067}		4700- 16
2.07					135	110												71730 {7314}		4700- 25
2.37					167	135												69140 {7050}		4700- 32
2.66					200	160												68460 {6981}		4700- 40
3.01					240	190												68190 {6953}		4700- 50
2.87	95	98	87	55	90	80	21	1.5	6	8	5	-	4- M8×8	52	4.8	M6	75400 {7689}	110720 {11290}		7500- 10	FFC95 FFCA95 FT95 FTP95 FCQB95 FCB95	FSA95 FSD95
3.23					116	100												108000 {11013}		7500- 16
3.62					145	120												112740 {11496}		7500- 25
4.16					182	150												107390 {10951}		7500- 32
4.54					210	170												109050 {11120}		7500- 40
5.17					255	205												107520 {10964}		7500- 50
5.50	120	123	112	70	100	90	22.5	2.5	10.5	8	5	-	4- M10×12	68	4.8	G1/8	117800 {12012}	166990 {17028}		12000- 10	FFC120 FFCA120 FT120 FTP120 FCQ120 FC120	FSA120 FSD120
6.10					126	110												165440 {16870}		12000- 16
6.77					155	130												173370 {17679}		12000- 25
7.54					187	155												169520 {17286}		12000- 32
8.31					220	180												168990 {17232}		12000- 40
9.25					260	210												169130 {17246}		12000- 50
9.23	150	153	142	95	110	100	24.5	2.5	10.5	8	5	-	4- M10×12	90	4.8	G1/8	184100 {18773}	245100 {24993}		18500- 10	FFC150 FFCA150 FT150 FTP150 FCQ150 FC150	FSA150 FSD150
10.20					136	120												247650 {25253}		18500- 16
11.22					165	140												260060 {26519}		18500- 25
12.43					197	165												256720 {26178}		18500- 32
13.85					235	195												253560 {25856}		18500- 40
15.11					270	220												257970 {26306}		18500- 50

[ ! ]初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。
●荷重｛kgf｝＝荷重N×0.101972 ●荷重｛N｝＝荷重kgf×9.80665 ●窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

注文例

型式

GSSC 1000－50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	－	（N）
GSSC1000－50	－	N

追加工	記号	詳細
配管用ガス抜き	Ｎ	配管用に、内部のガスとバルブを抜いて出荷します。継手やホースの組付作業の手間を減らします。
