プレス金型部品技術窓口
カムパッドガイドプレート -CMGW-
- 通常単価(税別)
- 2,760円～36,930円
- 税込単価
- 3,036円～40,623円
通常出荷日：在庫品1日目当日出荷可能
カムパッドガイドプレート・CMGWタイプです。材質は銅合金で、特殊個体潤滑剤が埋設されています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

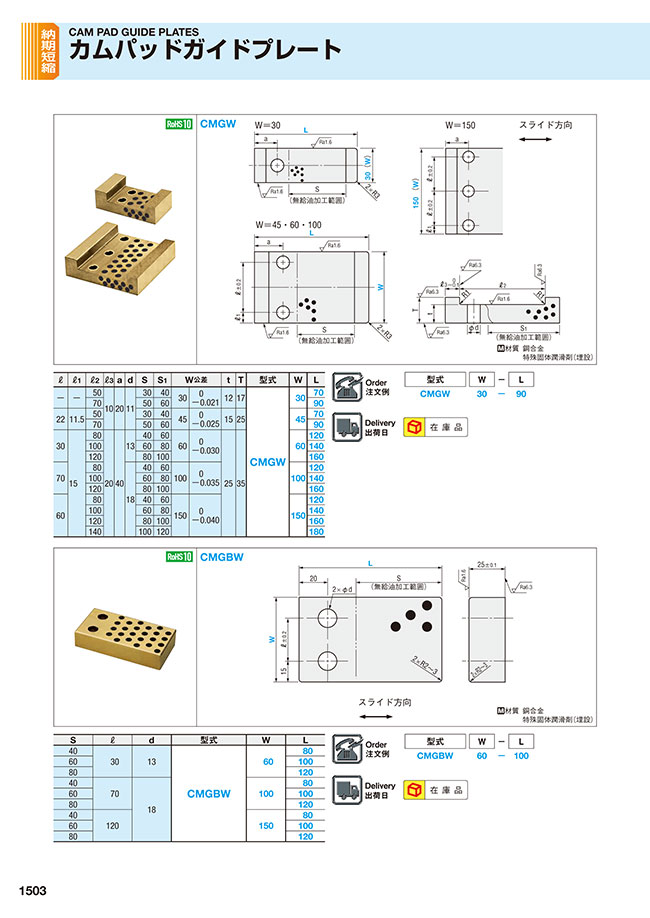

外形図・製品仕様
| 材質 | 銅合金 | |
| 特殊固体潤滑剤（埋設） |
規格表
| ℓ | ℓ1 | ℓ2 | ℓ3 | a | d | S | S1 | W公差 | t | T | 型式 | W | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | - | 50 | 10 | 20 | 11 | 30 | 40 | 30 | 0 -0.021 | 12 | 17 | CMGW | 30 | 70 |
| 70 | 50 | 60 | 90 | |||||||||||
| 22 | 11.5 | 50 | 30 | 40 | 45 | 0 -0.025 | 15 | 25 | 45 | 70 | ||||
| 70 | 50 | 60 | 90 | |||||||||||
| 30 | 15 | 80 | 20 | 40 | 13 | 40 | 60 | 60 | 0 -0.030 | 25 | 35 | 60 | 120 | |
| 100 | 60 | 80 | 140 | |||||||||||
| 120 | 80 | 100 | 160 | |||||||||||
| 70 | 80 | 18 | 40 | 60 | 100 | 0 -0.035 | 100 | 120 | ||||||
| 100 | 60 | 80 | 140 | |||||||||||
| 120 | 80 | 100 | 160 | |||||||||||
| 60 | 80 | 40 | 60 | 150 | 0 -0.040 | 150 | 120 | |||||||
| 100 | 60 | 80 | 140 | |||||||||||
| 120 | 80 | 100 | 160 | |||||||||||
| 140 | 100 | 120 | 180 | |||||||||||
注文例
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
W(幅)(mm)
- 30
- 45
- 60
- 100
- 150
L(長さ)(mm)
- 70
- 90
- 120
- 140
- 160
- 180
タイプ
- CMGW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,760円 ( 3,036円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
9,840円 ( 10,824円 ) | 在庫品1日目当日出荷可能 |
11,490円 ( 12,639円 ) | 在庫品1日目当日出荷可能 |
13,130円 ( 14,443円 ) | 在庫品1日目当日出荷可能 |
16,410円 ( 18,051円 ) | 在庫品1日目当日出荷可能 |
19,150円 ( 21,065円 ) | 在庫品1日目当日出荷可能 |
21,880円 ( 24,068円 ) | 在庫品1日目当日出荷可能 |
24,620円 ( 27,082円 ) | 在庫品1日目当日出荷可能 |
28,720円 ( 31,592円 ) | 在庫品1日目当日出荷可能 |
32,820円 ( 36,102円 ) | 在庫品1日目当日出荷可能 |
36,930円 ( 40,623円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
カムパッドガイドプレート・CMGWタイプです。材質は銅合金で、特殊個体潤滑剤が埋設されています。
