カムアッパープレート -スチールタイプ CUPS-
- 通常単価(税別)
- 2,730円～10,160円
- 税込単価
- 3,003円～11,176円
通常出荷日：在庫品1日目当日出荷可能
スチールタイプの小型カムアッパープレートです。材質は機械構造用炭素鋼で、特殊個体潤滑剤を埋設しています...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

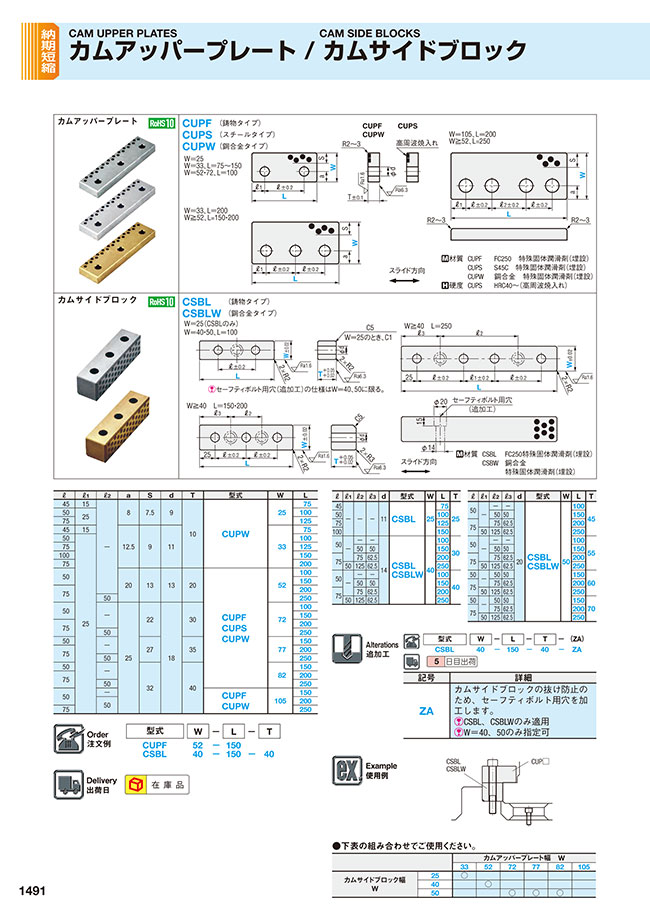

外形図・製品仕様
材質 CUPS S45C 特殊固体潤滑剤（埋設）
硬度 CUPS HRC40～（高周波焼入れ）
規格表
| ℓ | ℓ1 | ℓ2 | a | S | d | T | 型式 | W | L |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 25 | - | 20 | 13 | 13 | 20 | CUPS | 52 | 100 |
| 150 | |||||||||
| 75 | 200 | ||||||||
| 50 | 250 | ||||||||
| 50 | - | 25 | 22 | 18 | 30 | 72 | 100 | ||
| 150 | |||||||||
| 75 | 200 | ||||||||
| 50 | 250 | ||||||||
| 50 | - | 27 | 35 | 77 | 150 | ||||
| 75 | 200 | ||||||||
| 50 | 250 | ||||||||
| 50 | - | 32 | 40 | 82 | 150 | ||||
| 75 | 200 | ||||||||
| 50 | 250 |
注文例
| 型式 | W | - | L | - | T | ||
| CUPS | 82 | - | 150 | - |
出荷日
関連情報
●下表の組み合わせでご使用ください。
| カムアッパープレート幅 W | |||||||
|---|---|---|---|---|---|---|---|
| 33 | 52 | 72 | 77 | 82 | 105 | ||
| カムサイドブロック幅 W | 25 | ○ | |||||
| 40 | ○ | ||||||
| 50 | ○ | ○ | ○ | ||||
絞り込み条件：3 項目の仕様が未選択です
W(幅)(mm)
- 52
- 72
- 77
- 82
L(長さ)(mm)
- 100
- 150
- 200
- 250
T(厚さ)(mm)
- 20
- 30
- 35
- 40
タイプ
- CUPS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,730円 ( 3,003円 ) | 在庫品1日目当日出荷可能 |
3,020円 ( 3,322円 ) | 在庫品1日目当日出荷可能 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
6,050円 ( 6,655円 ) | 在庫品1日目当日出荷可能 |
7,330円 ( 8,063円 ) | 在庫品1日目当日出荷可能 |
5,650円 ( 6,215円 ) | 在庫品1日目当日出荷可能 |
7,150円 ( 7,865円 ) | 在庫品1日目当日出荷可能 |
8,680円 ( 9,548円 ) | 在庫品1日目当日出荷可能 |
6,560円 ( 7,216円 ) | 在庫品1日目当日出荷可能 |
8,340円 ( 9,174円 ) | 在庫品1日目当日出荷可能 |
10,160円 ( 11,176円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スチールタイプの小型カムアッパープレートです。材質は機械構造用炭素鋼で、特殊個体潤滑剤を埋設しています。
