小径ショルダーパンチ －RWコーティング(Al-Cr系コート+WPC®処理)－
- 通常単価(税別)
- -
- 税込単価
- -
金型で一般的なTiCN系コーティングよりも耐熱に優れ、かつ高耐久のAl-Cr系...
詳細情報を確認する未確定：候補が1,243型番あります。
商品情報
関連ページ
外形図・製品仕様
 | ■打ち抜き条件とコーティングマップ あくまでも目安です。 品質重視の場合はRW、生産数重視の場合はRXがおすすめです。 ・TiCN/HWコートはこちら ・HX/RXコートはこちら ・ミスミの表面処理全般についてはこちら |
| D | R1 | R2 | |
|---|---|---|---|
|
| ||
| 1.6 | 2～3 | - | ≦0.2 |
| 2.0 | ≦16 | ||
| 2.5 | |||
| 3 | - | ≦0.5 | |
コーティングの刃先端面の研磨はコーティング前に行なっております。
RWコーティング・NWコーティングの刃先先端エッジ部に微小Rがつきます。
| シャンク径 D公差 | 材質 硬度 | 型式 | |||
|---|---|---|---|---|---|
| Type | Type ツバ厚5mm | 刃先形状 | B 刃先長さ | ||
| Dm5 | SKH51相当 61～64HRC 表面3000HV以上 | -RWコーティング- RW-SH | -RWコーティング- RW-SHLT |
|
L＞S |
| 粉末ハイス鋼 64～67HRC 表面3000HV以上 | -RWコーティング- RW-PH | -RWコーティング- RW-PHLT | |||
| D +0.005/0 | SKH51相当 61～64HRC 表面3000HV以上 | -RWコーティング- ARW-SH | -RWコーティング- ARW-SHLT | ||
| 粉末ハイス鋼 64～67HRC 表面3000HV以上 | -RWコーティング- ARW-PH | -RWコーティング- ARW-PHLT | |||
シャンク径公差Dはm5・ +0.005/0 選択
規格表
| 型式 | L | 指定0.01mm単位 （ラップ仕上げ0.001mm単位） | 0.01mm | H | T | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| |||||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | D | ||||||||||||||||||
| min. P max. | B | P・Kmax. | P・Wmin. | B | R | ||||||||||||||||
|
| 1.6 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～1.59 | 6 | ー | ー | ー |
| 2.6 | 3 | ||||
| 2.0 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～1.99 | 8 | 1.97 | 1.00 | 4 | 3.0 | ||||||||
| 2.5 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～2.49 | 2.47 | 1.00 | 6 | 3.5 | |||||||||
| （Dm5） | （D +0.005/0） | 3 | 40 | 50 | 60 | 70 | 80 | P.75 P.81 P.83 | ー | 2.97 | 1.00 | 5 | 5 | ||||||||
| RWコーティング |
| 1.6 | 30 | 35 | 40 | 50 | 60 | 1.00～1.59 | 8 | ー | ー | ー | 2.6 | 3 | |||||||
| RW-SH RW-PH | ARW-SH ARW-PH | 2.0 | 30 | 35 | 40 | 50 | 60 | 1.00～1.99 | 10 | 1.97 | 1.00 | 6 | 3.0 | ||||||||
| 2.5 | 30 | 35 | 40 | 50 | 60 | 1.00～2.49 | 13 | 2.47 | 1.00 | 8 | 3.5 | ||||||||||
| 3 | 50 | 60 | 70 | 80 | P.75 P.81 P.83 | ー | 2.97 | 1.00 | 5 | 5 | |||||||||||
|
| 1.6 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～1.59 | 6 | ー | ー | ー |
| 2.6 | 3 | ||||
| （Dm5） | （D +0.005/0） | 2.0 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～1.99 | 8 | 1.97 | 1.00 | 4 | 3.0 | ||||||
| RWコーティング | 2.5 | （20） | （25） | 30 | 35 | 40 | 50 | 60 | 1.00～2.49 | 2.47 | 1.00 | 6 | 3.5 | ||||||||
| RW-SHLT RW-PHLT | ARW-SHLT ARW-PHLT |
| 1.6 | 30 | 35 | 40 | 50 | 60 | 1.00～1.59 | 8 | ー | ー | ー | 2.6 | 5 | ||||||
| 2.0 | 30 | 35 | 40 | 50 | 60 | 1.00～1.99 | 10 | 1.97 | 1.00 | 6 | 3.0 | ||||||||||
| 2.5 | 30 | 35 | 40 | 50 | 60 | 1.00～2.49 | 13 | 2.47 | 1.00 | 8 | 3.5 | ||||||||||
 ：P＞D-0.03 ℓ＝0 | 刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
 ：P・K＞D-0.05ℓ＝0 | 刃先形状 でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| （L 50）B＝8 全長が（50）の場合、刃先長さは一律4mmになります。 | |
注文例
出荷日
| 4 | 日目出荷 |
| 急 | ストークA |
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
金型で一般的なTiCN系コーティングよりも耐熱に優れ、かつ高耐久のAl-Cr系コーティングを施した小穴抜き用のショルダーパンチです。軸径D1.6-2.5ではつば厚3mmと5㎜の2通りが選べます。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

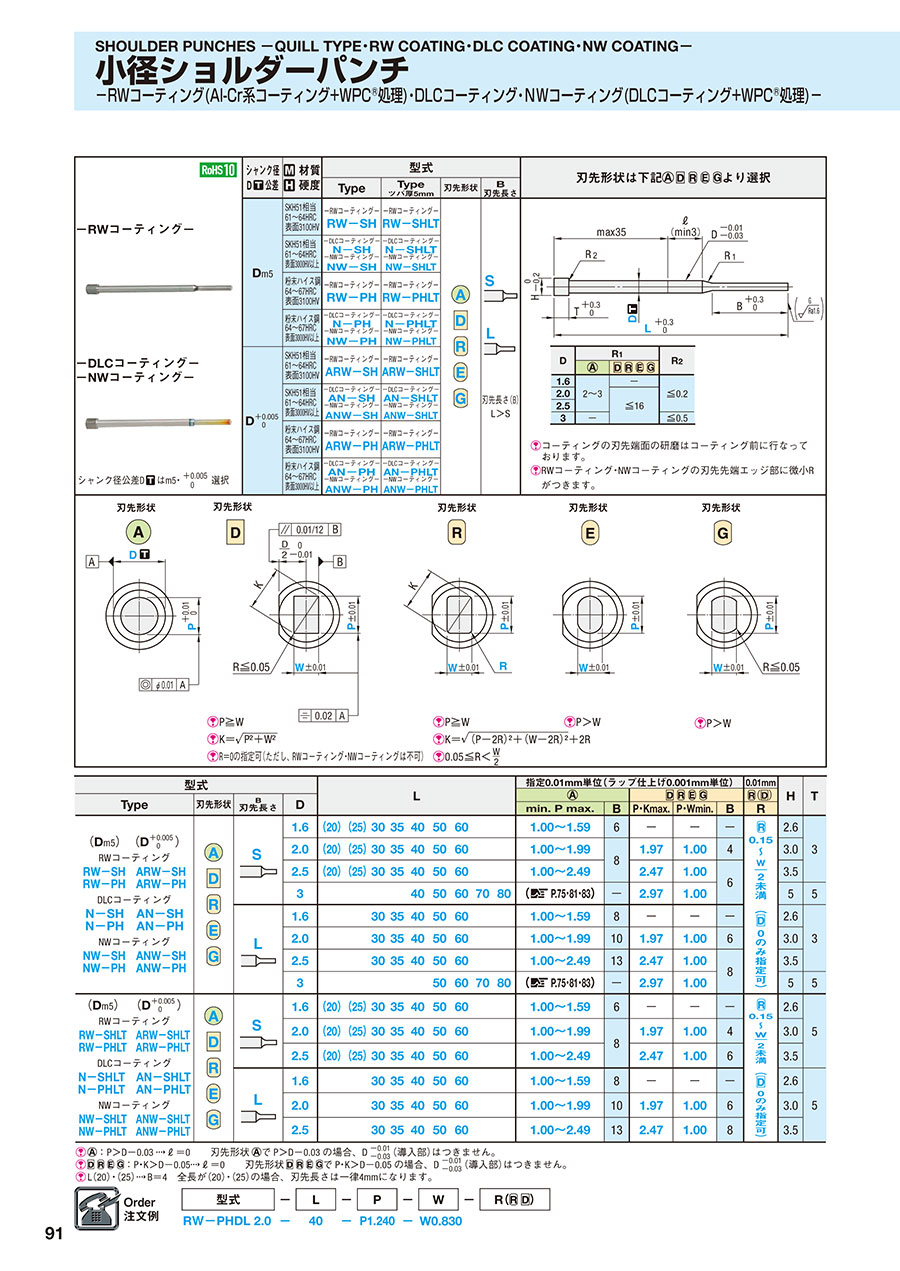

カタログ
