ピアス用ワイド吊りカムユニット MGFVW600(θ=50-60)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 79.9
- 取付面の幅 (mm)
- 600
- 追加工
- 有り
未確定：候補が2型番あります。
商品情報
関連ページ
カム線図 P.1402

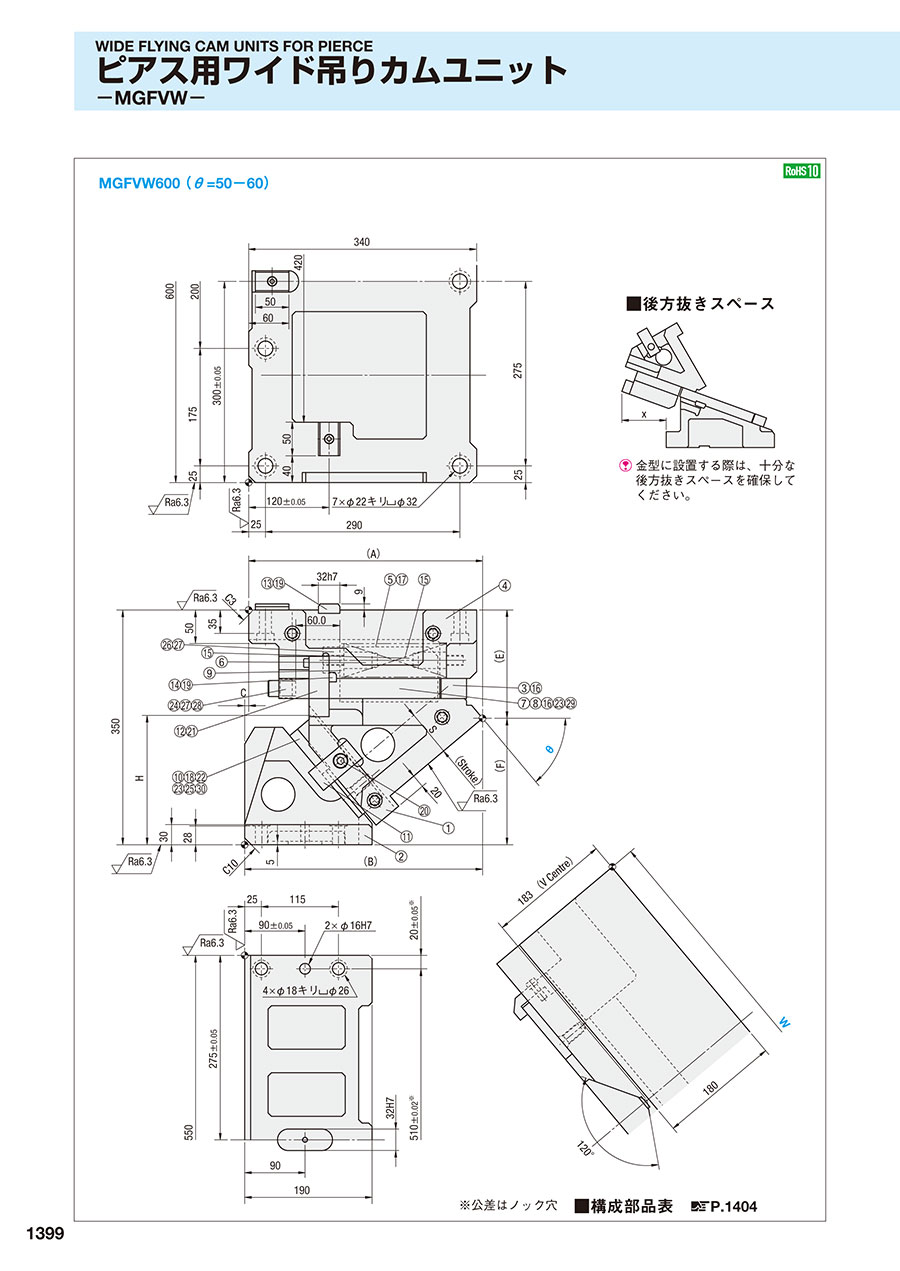

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1404
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 600 | 50 | 348.77 | 354.77 | 6 | 161.49 | 188.51 | 192.8 | 126 |
| 60 | 332.75 | 377.75 | 45 | 195.83 | 154.17 | 202.1 | 152 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 分類 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 93.3 | 392.3 （40.0） | 783.6 （79.9） | 3269 （333.3） | 18741 （1911.1） | 19613 （1999.9） | 283.5 | MGFVW | 600 | 50 |
| 120.0 | 18932 （1930.5） | 295.6 | 60 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
カタログ
