プレス金型部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
角度(度)
~mm- 0
- 5
- 10
- 15
- 20
- 30
- 40
タイプ
CAD
- 2D
- 3D
ピアス用ワイド吊りカムユニット MGFVW600(θ=00-40)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用ワイド吊りカムユニットです。カム幅600、角度=00...
詳細情報を確認する- シリーズ
- スタンダード
- 加工力 (tonf)
- 79.9
- 取付面の幅 (mm)
- 600
- 追加工
- 有り
未確定：候補が7型番あります。
商品情報
関連ページ
カム線図 P.1402

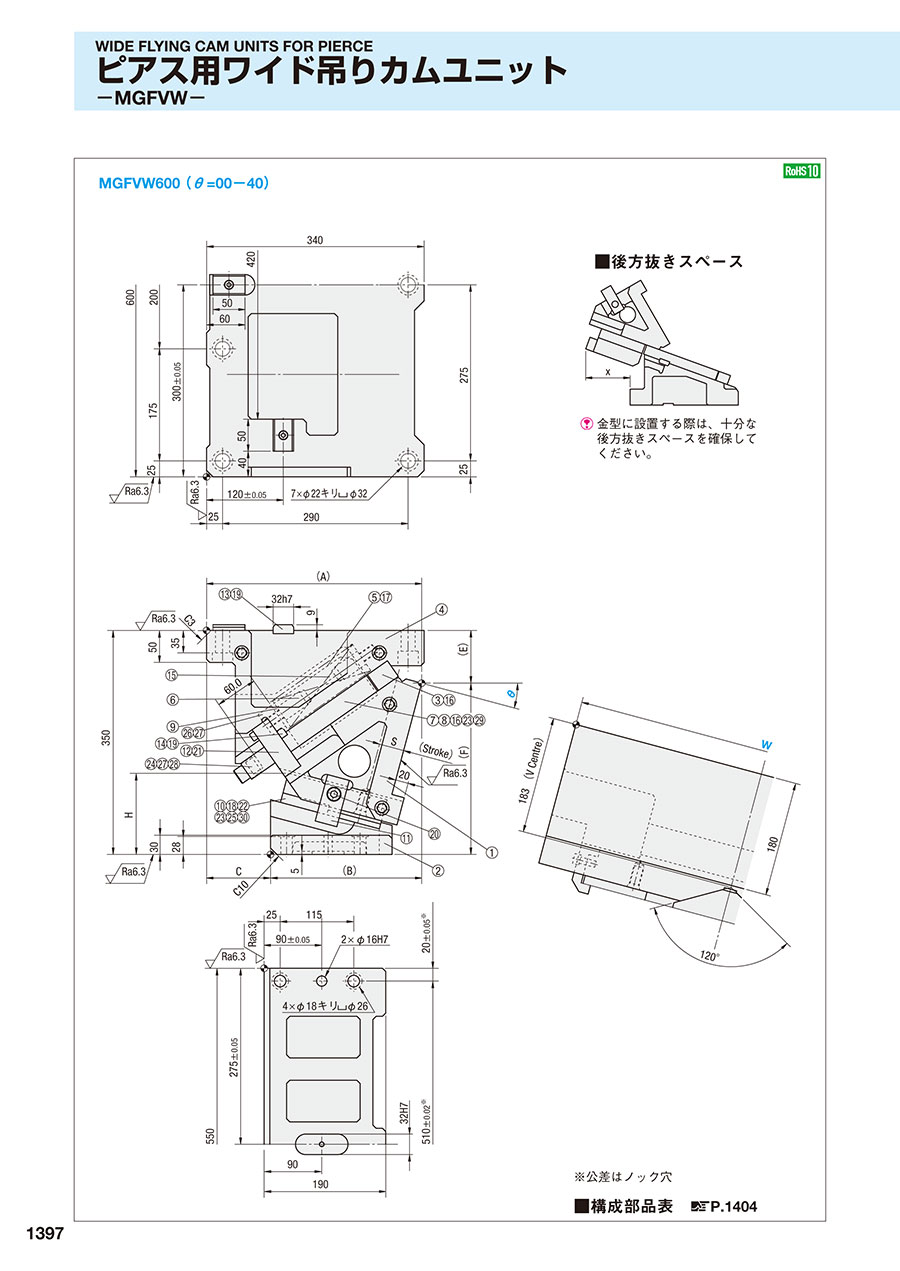

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1404
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 600 | 00 | 313 | 175 | 138 | 58 | 292 | 102 | 47 |
| 05 | 320.64 | 195.64 | 125 | 64.34 | 285.66 | 110.8 | 61 | |
| 10 | 331.08 | 216.08 | 115 | 72.47 | 277.53 | 119.1 | 70 | |
| 15 | 336.17 | 236.17 | 100 | 82.37 | 267.63 | 126.8 | 80 | |
| 20 | 340.76 | 255.76 | 85 | 94 | 256 | 133.9 | 88 | |
| 30 | 347.83 | 292.83 | 55 | 112.25 | 237.75 | 155.7 | 103 | |
| 40 | 351.17 | 326.17 | 25 | 136.66 | 213.34 | 173.9 | 116 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 38.6 | 392.3 （40.0） | 783.6 （79.9） | 3269 （333.3） | 17488 （1783.3） | 19613 （1999.9） | 281.4 | MGFVW | 600 | 00 |
| 42.6 | 17706 （1805.5） | 277.9 | 05 | ||||||
| 46.7 | 17869 （1822.2） | 274.1 | 10 | ||||||
| 50.9 | 18006 （1836.1） | 272.3 | 15 | ||||||
| 55.3 | 18142 （1850.0） | 268.8 | 20 | ||||||
| 65.1 | 18360 （1872.2） | 276.6 | 30 | ||||||
| 77.1 | 18550 （1891.6） | 285.2 | 40 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
