ピアス用ワイド吊りカムユニット MGFVW200(θ=50-60)
- 通常単価(税別)
- -
- 税込単価
- -
トリム・フランジ用ワイド吊りカムユニットです。カム幅200、角度=50-60です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1401

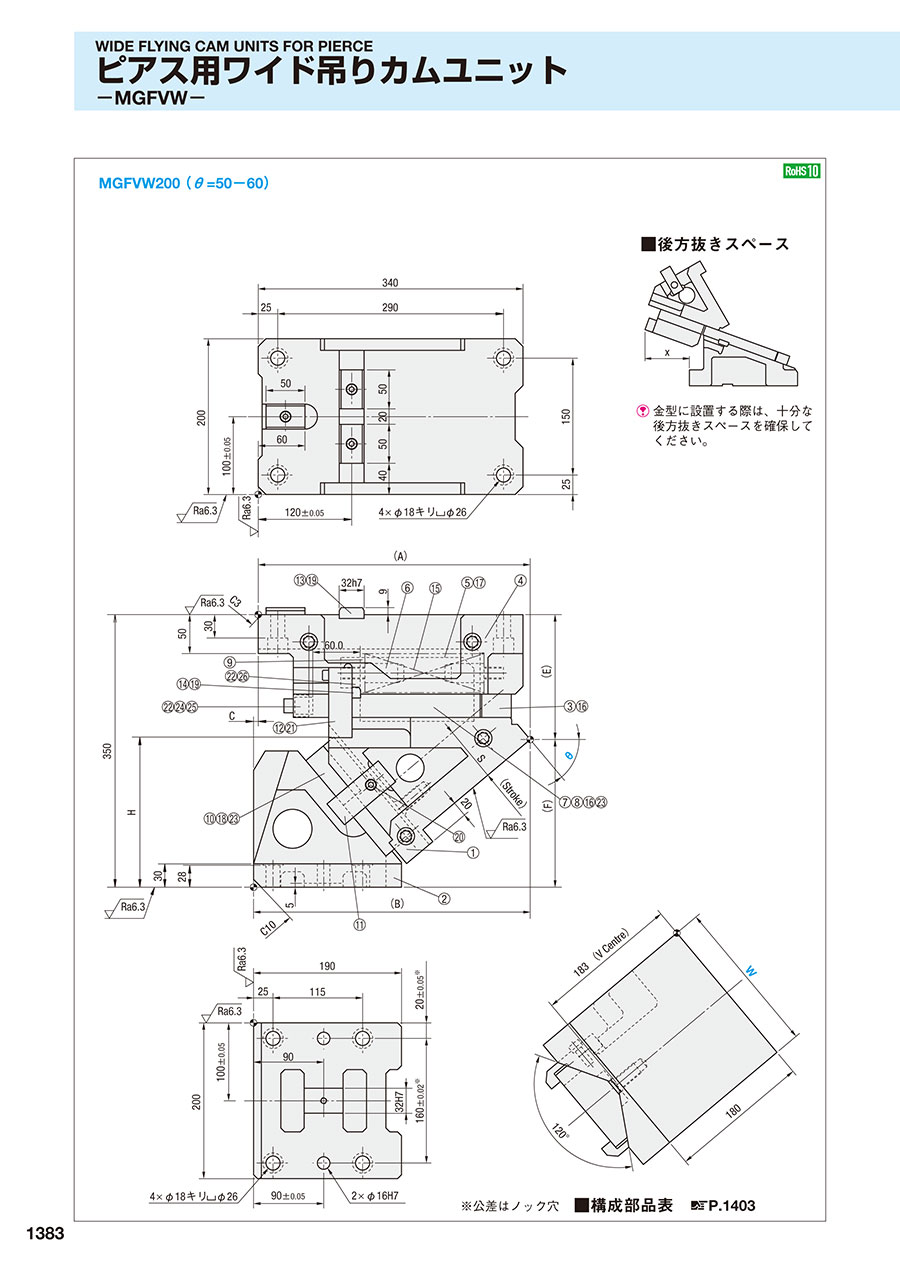

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1403
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 200 | 50 | 348.77 | 354.77 | 6 | 161.49 | 188.51 | 192.8 | 126 |
| 60 | 332.75 | 377.75 | 45 | 195.83 | 154.17 | 202.1 | 152 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 93.3 | 117.7 （12.0） | 235.4 （24.0） | 817 （83.3） | 4685 （477.8） | 4903 （500.0） | 93.7 | MGFVW | 200 | 50 |
| 120.0 | 4733 （482.6） | 97.3 | 60 | ||||||
