ピアス用スタンダード吊りカムユニット MGFV150-70
- 通常単価(税別)
- -
- 税込単価
- -
ピアス用スタンダード吊りカムユニットです。カム幅=150、角度=70です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
商品情報

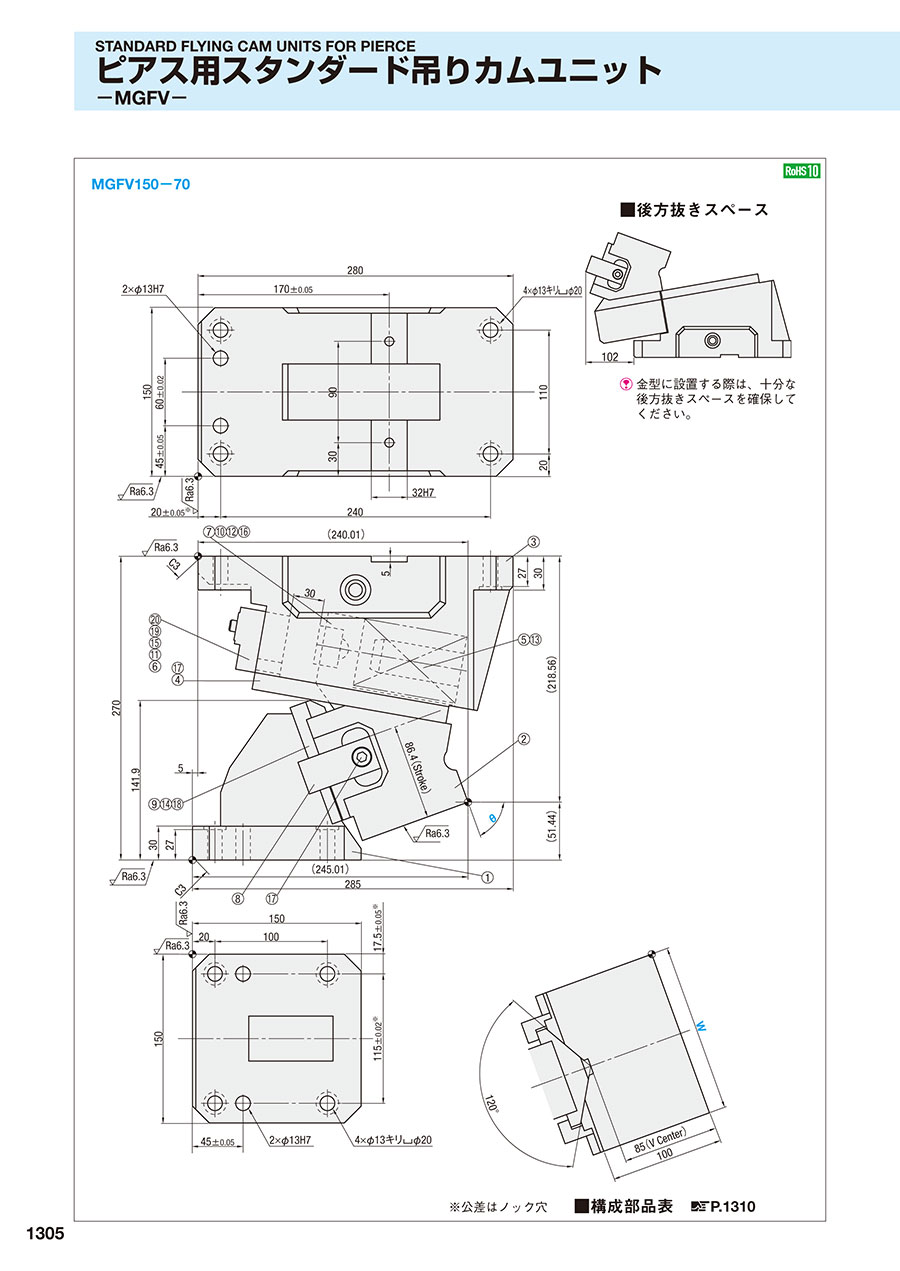

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴 ■構成部品表 P.1310
規格表
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 86.4 | 88.3 （9.0） | 132.4 （13.5） | 2226 （227.0） | 4476 （456.4） | 4611 （470.2） | 43.5 | MGFV | 150 | 70 |
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
