ピアス用コンパクト吊りカムユニット-ロングストローク- MGFVL52(θ=00-40)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス用ロングストロークタイプのコンパクト吊りカムユニットです。カム幅52、角度=00-40です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1359

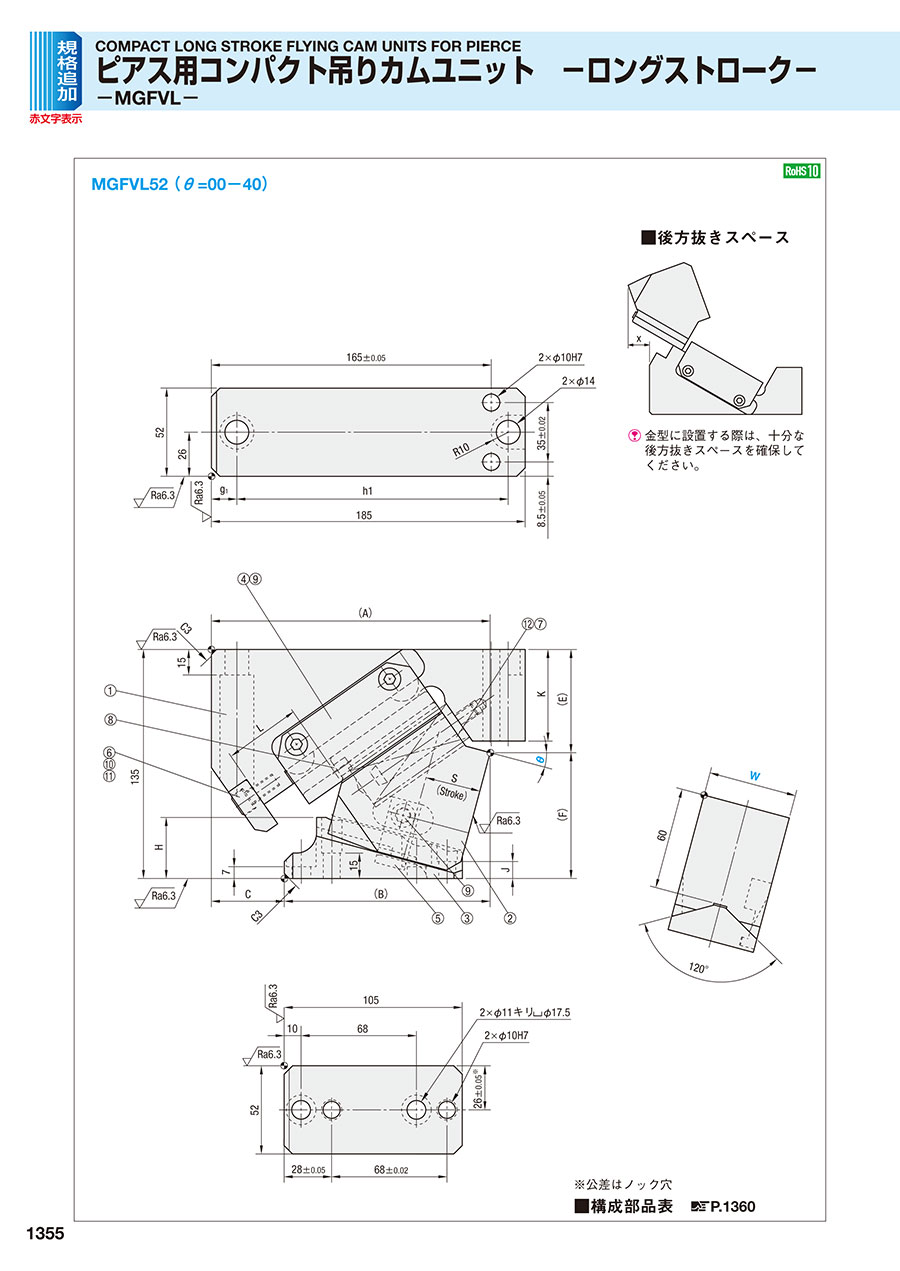

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1360
規格表
| W | θ | A | B | C | E | F | H | J | K | L | g1 | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 00 | 161 | 105 | 56 | 53 | 82 | 21 | 15 | 49 | 47 | 15 | 160 | 7 |
| 05 | 162.1 | 111.1 | 51 | 55.21 | 79.79 | 26 | 50 | 45 | 0 | ||||
| 10 | 162.55 | 116.55 | 46 | 57.83 | 77.17 | 31 | 10 | 52 | 7 | ||||
| 15 | 164.32 | 121.32 | 43 | 60.82 | 74.18 | 36 | 54 | 12 | |||||
| 20 | 164.38 | 126.38 | 38 | 65.1 | 69.9 | 40 | 57 | 21 | |||||
| 25 | 162.71 | 134.71 | 28 | 68.62 | 66.38 | 45 | 7 | 60 | 30 | ||||
| 30 | 160.28 | 136.28 | 24 | 73.31 | 61.69 | 49 | 64 | 38 | |||||
| 35 | 158.09 | 142.09 | 16 | 77.1 | 57.9 | 54 | 67 | 35 | 140 | 44 | |||
| 40 | 153.14 | 145.14 | 8 | 81.93 | 53.07 | 58 | 72 | 52 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 30.2 | 14.7 （1.5） | 29.4 （3.0） | 0 （0.0） | 768 （78.3） | 921 （93.9） | 6.4 | MGFVL | 52 | 00 |
| 31.9 | 20 （2.0） | 764 （77.9） | 902 （91.9） | 6.1 | 05 | ||||
| 35.0 | 776 （79.1） | 6.0 | 10 | ||||||
| 38.2 | 786 （80.1） | 5.8 | 15 | ||||||
| 41.5 | 796 （81.1） | 5.7 | 20 | ||||||
| 45.0 | 804 （81.9） | 5.5 | 25 | ||||||
| 48.8 | 811 （82.7） | 5.5 | 30 | ||||||
| 53.1 | 819 （83.5） | 5.4 | 35 | ||||||
| 57.9 | 825 （84.1） | 5.5 | 40 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
