ピアス用吊りカムユニット-高加工力対応- MGFVH65(θ=60-75)
- 通常単価(税別)
- -
- 税込単価
- -
高加工力対応のピアス用コンパクト吊りカムユニットです。カム幅65、角度=60-75です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1353

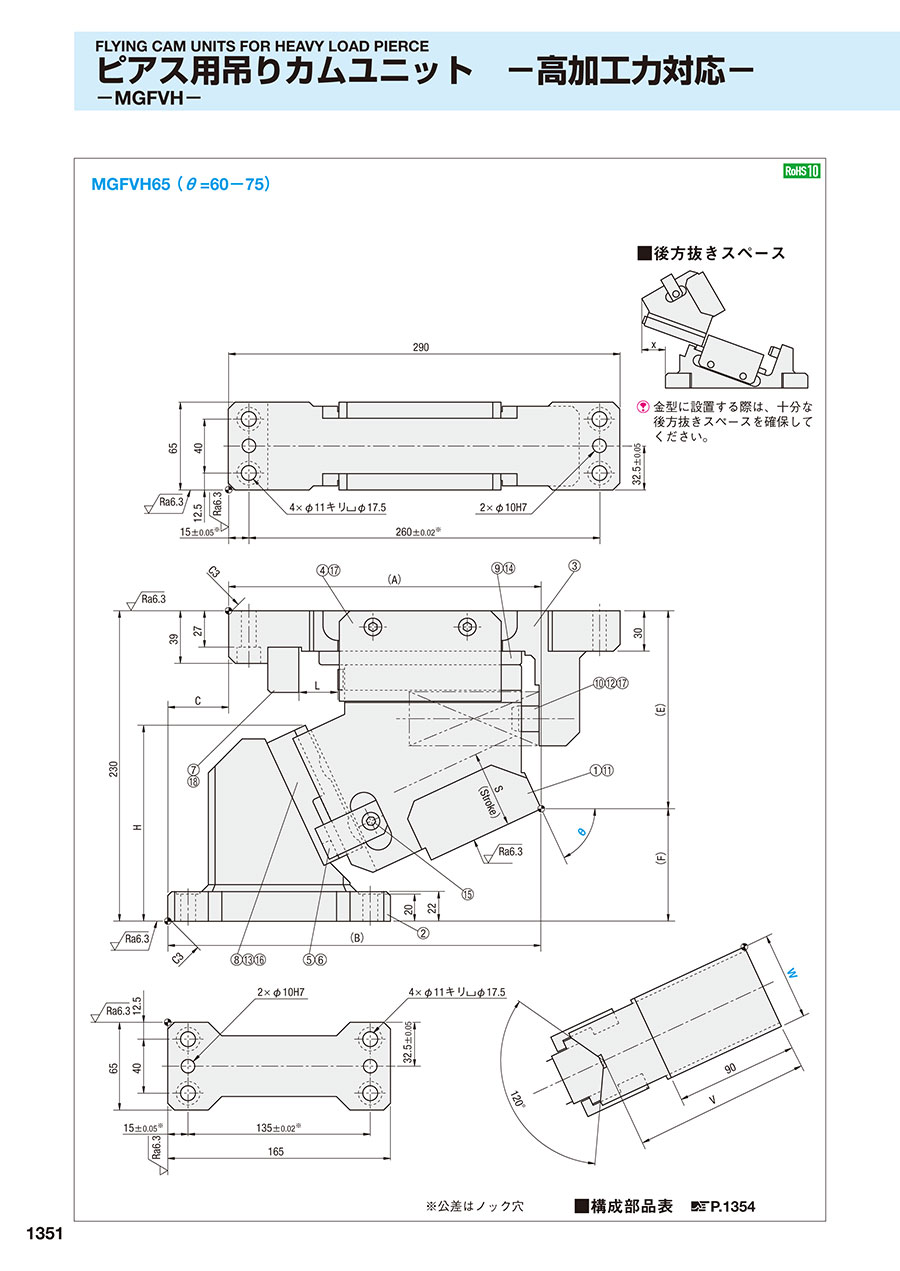

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1354
規格表
| W | θ | A | B | C | E | F | H | L | V | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 60 | 234.5 | 244.5 | 10 | 145.31 | 84.69 | 159.8 | 35 | 90 | 64 |
| 65 | 231.79 | 276.79 | 45 | 146.72 | 83.28 | 145.2 | 29 | 130 | 86 | |
| 70 | 228.97 | 273.97 | 147.89 | 82.11 | 159 | 23 | 85 | |||
| 75 | 233.82 | 278.82 | 167.79 | 62.21 | 153.5 | 18 | 80 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 70.0 | 68.6 （7.0） | 137.3 （14.0） | 0 （0.0） | 5561 （567.0） | 5989 （610.7） | 16.4 | MGFVH | 65 | 60 |
| 68.5 | 5506 （561.5） | 5936 （605.3） | 18.0 | 65 | |||||
| 67.2 | 5429 （553.6） | 5863 （597.8） | 18.0 | 70 | |||||
| 69.5 | 4878 （497.4） | 5258 （536.1） | 20.0 | 75 | |||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
