ピアス用コンパクト吊りカムユニット-高加工力対応- MGFVA52(θ=00-20)
- 通常単価(税別)
- -
- 税込単価
- -
高加工力対応のピアス用コンパクト吊りカムユニットです。カム幅52、角度=00-20です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1347

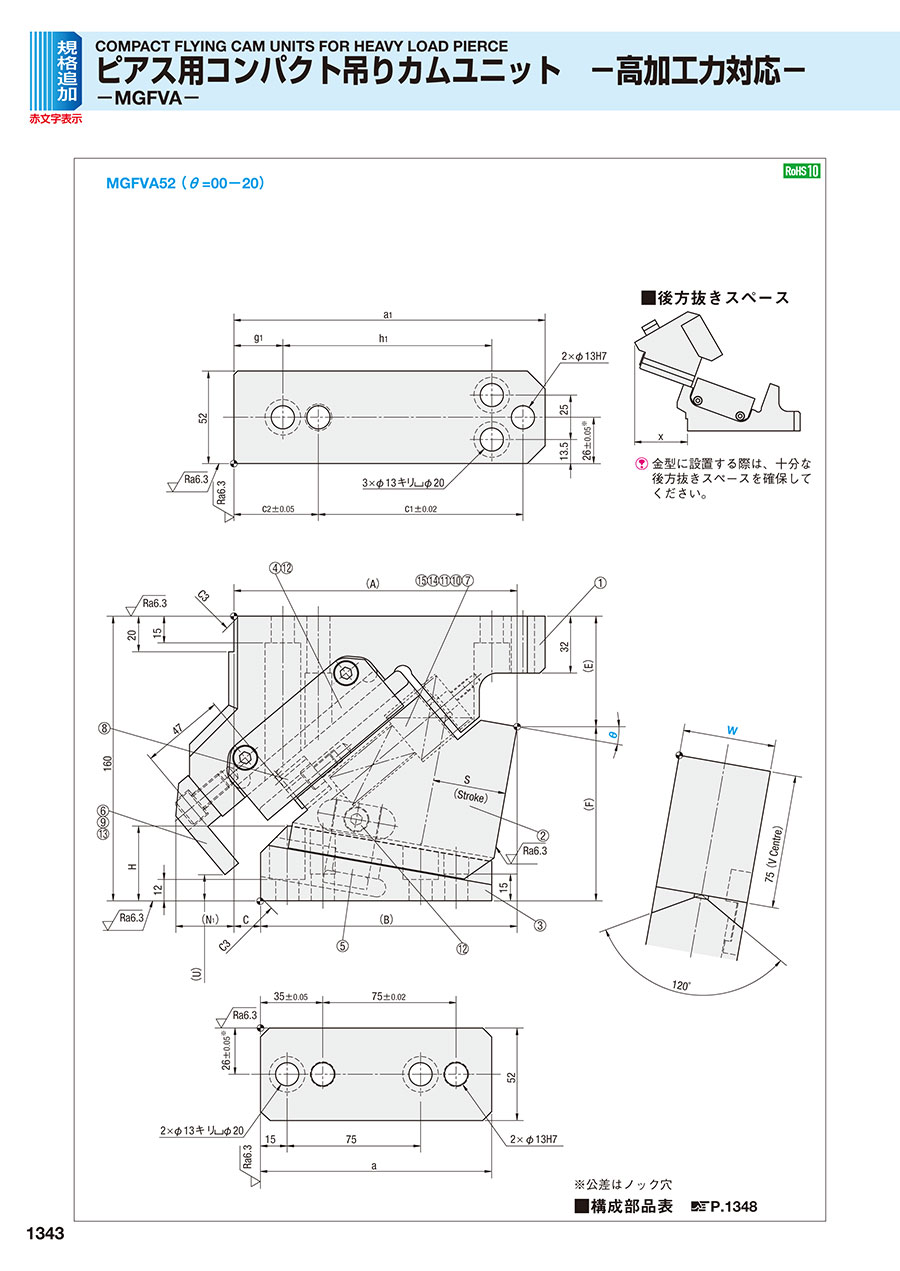

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1348
規格表
| W | θ | A | B | C | E | F | H | N1 | U | a | a1 | c1 | c2 | g1 | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 00 | 160 | 125 | 35 | 42 | 118 | 41 | 21.5 | 10.73 | 125 | 175 | 115 | 47.5 | 27.5 | 117.5 | 43 |
| 05 | 161.10 | 136.10 | 25 | 53.31 | 106.69 | 40.1 | 24.35 | 13.01 | 130 | 54 | ||||||
| 10 | 159.28 | 144.28 | 15 | 62.11 | 97.89 | 42 | 31.41 | 17.9 | 65 | |||||||
| 15 | 168.99 | 151.49 | 17.5 | 66.32 | 93.68 | 49 | 25.48 | 25.1 | 185 | 120 | 52.5 | 32.5 | 122.5 | 64 | ||
| 20 | 169.72 | 169.72 | 0 | 76.86 | 83.14 | 48 | 27.07 | 29.7 | 140 | 69 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 30.2 | 29.4 （3.0） | 58.8 （6.0） | 41 （4.2） | 1285 （131.0） | 3327 （339.2） | 8.8 | MGFVA | 52 | 00 |
| 33.4 | 1494 （152.4） | 8.6 | 05 | ||||||
| 36.6 | 1651 （168.4） | 8.7 | 10 | ||||||
| 39.9 | 1782 （181.7） | 9.0 | 15 | ||||||
| 43.3 | 1913 （195.1） | 8.9 | 20 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
