高剛性吊りカムユニット MGFLL80(θ=00-55)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅80、角度=00-...
詳細情報を確認する- シリーズ
- スタンダード
- 加工力 (tonf)
- 10
- 取付面の幅 (mm)
- 80
- 追加工
- 有り
未確定：候補が12型番あります。
商品情報
関連ページ
カム線図 P.1430

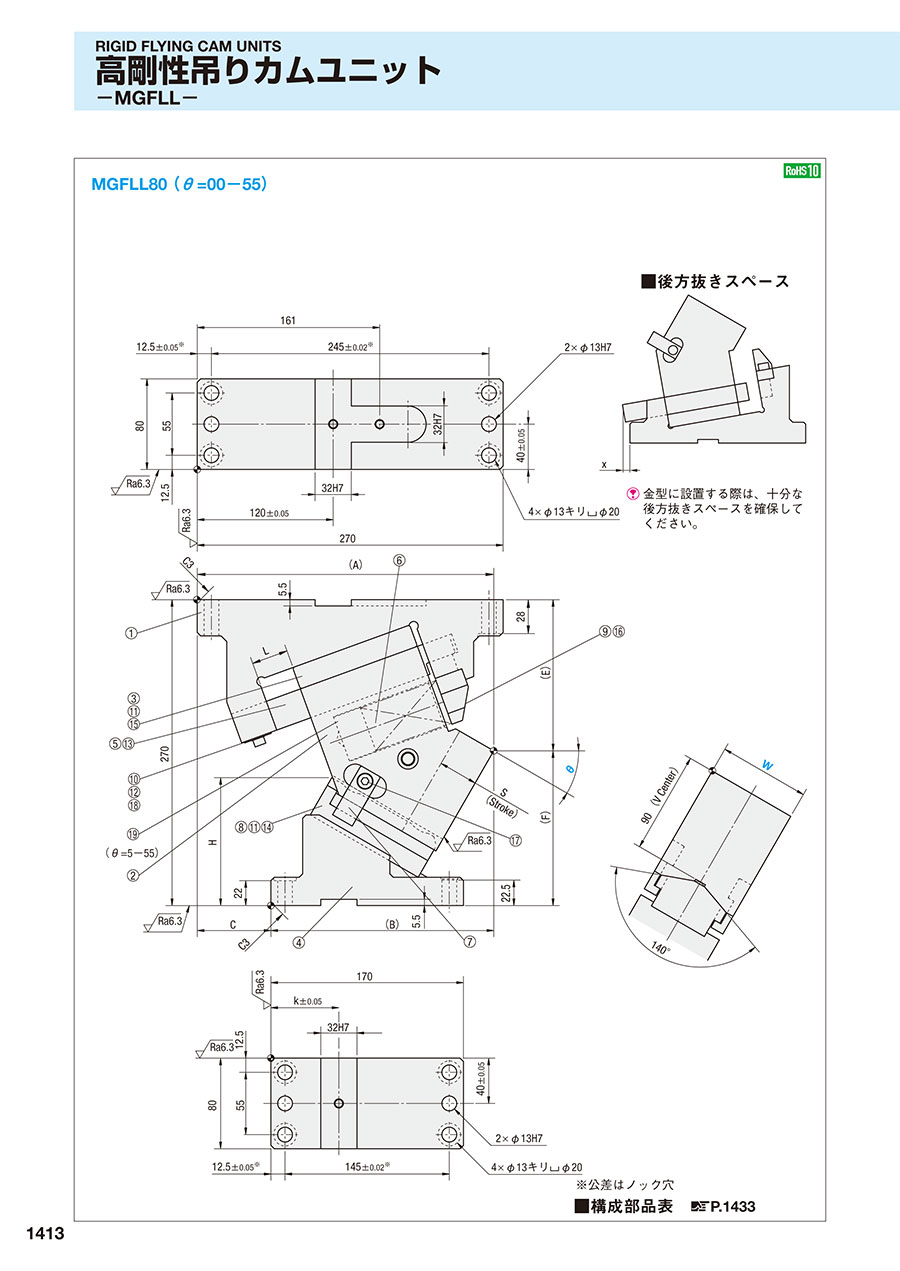

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1433
規格表
| W | θ | A | B | C | E | F | H | L | k | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 00 | 277 | 142 | 135 | 110 | 160 | 68 | 47 | 65 | 0 |
| 05 | 278.32 | 153.32 | 125 | 115.67 | 154.33 | 72.4 | 43 | |||
| 10 | 274.54 | 164.54 | 110 | 117.32 | 152.68 | 81.5 | 40 | |||
| 15 | 277.58 | 172.58 | 105 | 119.95 | 150.05 | 90.2 | 55 | |||
| 20 | 273.34 | 178.34 | 95 | 123.52 | 146.48 | 98.3 | 35 | |||
| 25 | 268.75 | 188.75 | 80 | 128.03 | 141.97 | 105.9 | ||||
| 30 | 261.73 | 196.73 | 65 | 133.42 | 136.58 | 112.9 | 32 | 60 | ||
| 35 | 258.2 | 203.2 | 55 | 139.66 | 130.34 | 119.2 | ||||
| 40 | 245.09 | 210.09 | 35 | 146.7 | 123.3 | 124.8 | 31 | 50 | 7 | |
| 45 | 245.34 | 215.34 | 30 | 154.49 | 115.51 | 129.7 | 0 | |||
| 50 | 225.87 | 220.87 | 5 | 162.97 | 107.03 | 133.7 | 30 | 10 | ||
| 55 | 229.64 | 229.64 | 0 | 172.07 | 97.93 | 136.9 | 31 | 60 | 5 |
| ストローク S | 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 30.2 | 49.0 （5.0） | 98.1 （10.0） | 296 （30.2） | 1586 （161.7） | 1842 （187.9） | 34.0 | MGFLL | 80 | 00 |
| 30.5 | 324 （33.0） | 1620 （165.2） | 1872 （190.9） | 32.0 | 05 | ||||
| 31.1 | 432 （44.1） | 1642 （167.4） | 32.0 | 10 | |||||
| 33.9 | 1660 （169.2） | 32.0 | 15 | ||||||
| 32.3 | 392 （39.9） | 1679 （171.2） | 1914 （195.2） | 32.0 | 20 | ||||
| 35.0 | 1697 （173.0） | 30.0 | 25 | ||||||
| 34.7 | 522 （53.2） | 1714 （174.8） | 30.0 | 30 | |||||
| 37.7 | 1731 （176.5） | 30.0 | 35 | ||||||
| 39.9 | 566 （57.7） | 1744 （177.9） | 29.0 | 40 | |||||
| 43.7 | 1762 （179.6） | 29.0 | 45 | ||||||
| 46.7 | 609 （62.1） | 1775 （181.0） | 30.0 | 50 | |||||
| 53.8 | 566 （57.7） | 1788 （182.3） | 30.0 | 55 | |||||
