高剛性吊りカムユニット MGFLL65-60

カタログ |P.1411

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ロングストローク-　CB-L72

通常出荷日：22 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：16 日目

ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅65、角度=60で...

シリーズ
スタンダード
加工力 (tonf)
6
取付面の幅 (mm)
65
角度 (度)
60
追加工
有り

MGFLL65-60

閲覧中の商品と併せてご検討ください

MGFLL65-60の仕様・寸法情報

シリーズ

スタンダード

加工力(tonf)

取付面の幅(mm)

角度(度)

追加工

有り

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

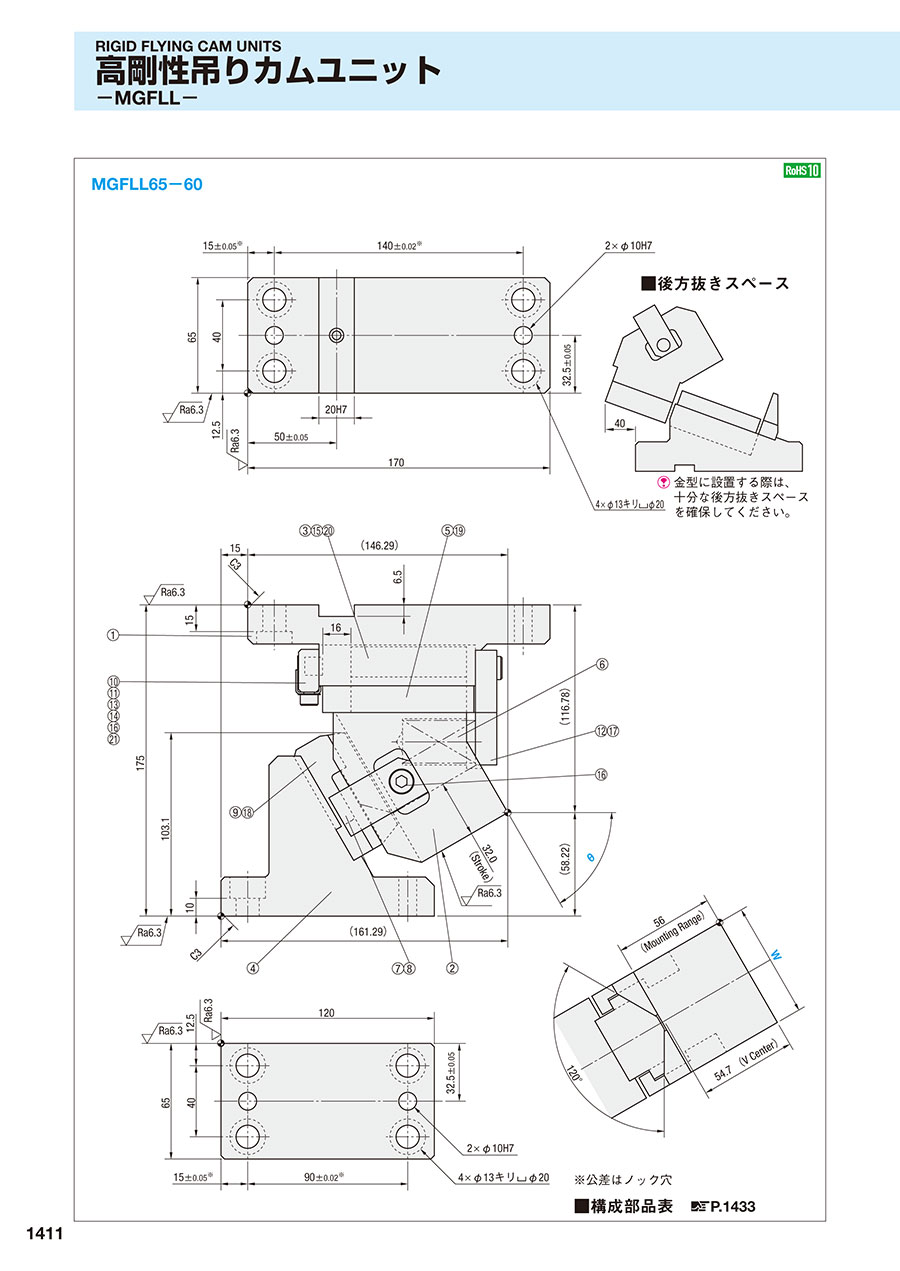

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴

■構成部品表 P.1433

規格表

ストローク S	加工力kN （tonf）		スプリング力N （kgf）			全重量 kg	型式	W	θ
ストローク S	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ
32.0	29.4 （3.0）	58.8 （6.0）	246 （25.1）	722 （73.6）	810 （82.6）	11.1	MGFLL	65	60

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

MGFLL65-60

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

お見積り

詳細情報

基本情報

基本情報

ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅65、角度=60です。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
