高剛性吊りカムユニット MGFLL65(θ=00-50)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅65、角度=00-50です。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1429

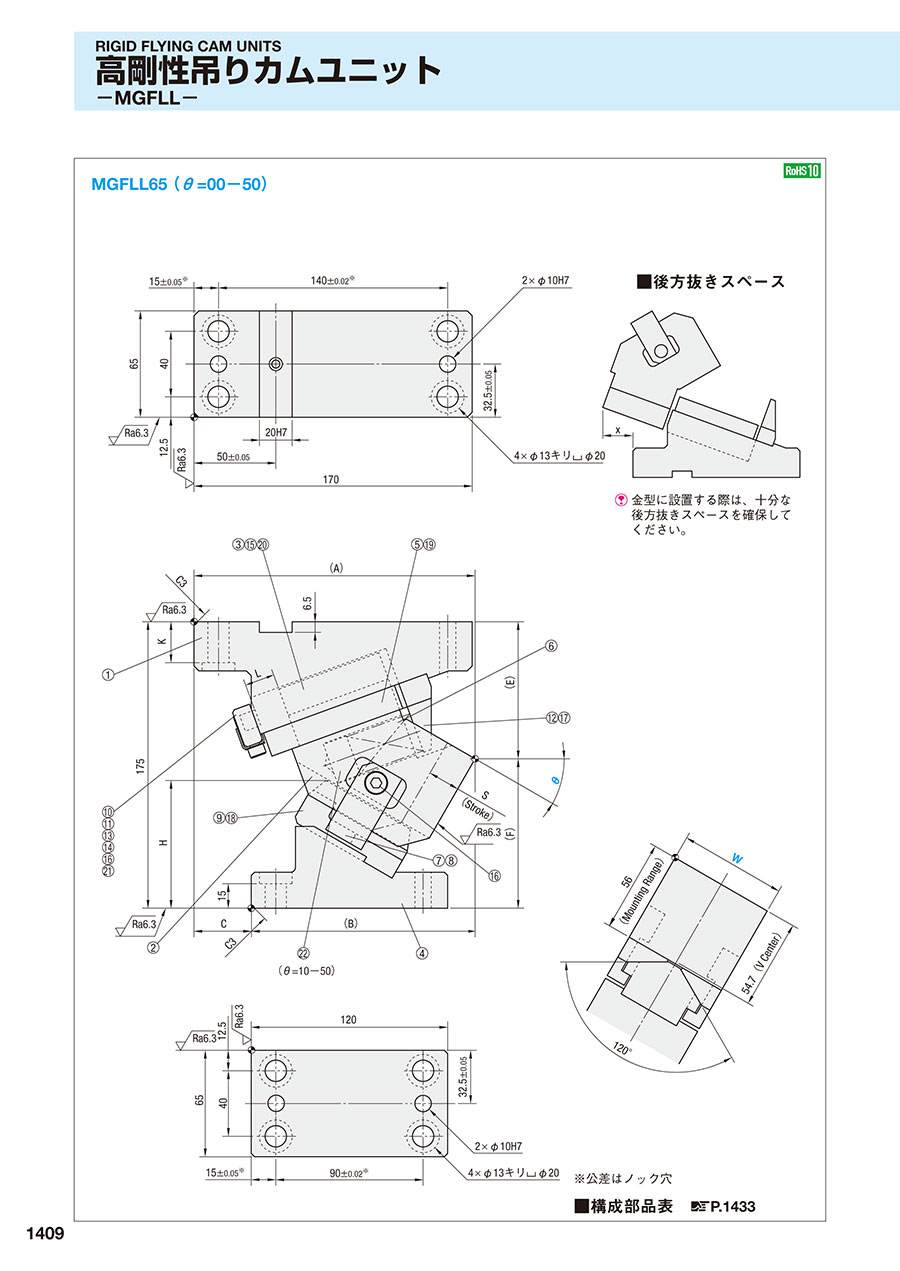

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1433
規格表
| W | θ | A | B | C | E | F | H | K | L | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 00 | 170 | 100 | 70 | 60 | 115 | 58 | 25 | 23.3 | 15 |
| 05 | 170.36 | 105.36 | 65 | 67.22 | 107.78 | 57.1 | 22 | 21 | ||
| 10 | 175.07 | 112.57 | 62.5 | 69.88 | 105.12 | 61.1 | 20 | |||
| 15 | 174.09 | 119.09 | 55 | 72.92 | 102.08 | 65.3 | 26 | |||
| 20 | 172.4 | 127.4 | 45 | 76.28 | 98.72 | 70.2 | 31 | |||
| 30 | 171.78 | 136.78 | 35 | 83.71 | 91.29 | 78.1 | 18 | |||
| 40 | 163.07 | 143.07 | 20 | 91.63 | 83.37 | 84.5 | 15 | 34 | ||
| 50 | 170 | 151.22 | 5 | 104.5 | 70.5 | 91.1 | 16 | 33 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 15.0 | 29.4 （3.0） | 58.8 （6.0） | 245 （25.0） | 638 （65.0） | 835 （85.1） | 10.7 | MGFLL | 65 | 00 |
| 15.6 | 278 （28.4） | 658 （67.1） | 10.4 | 05 | |||||
| 15.6 | 237 （24.1） | 639 （65.2） | 829 （84.5） | 10.2 | 10 | ||||
| 17.0 | 654 （66.7） | 9.9 | 15 | ||||||
| 18.4 | 669 （68.2） | 9.9 | 20 | ||||||
| 19.5 | 176 （17.9） | 648 （66.0） | 810 （82.6） | 9.6 | 30 | ||||
| 23.1 | 672 （68.6） | 9.5 | 40 | ||||||
| 24.9 | 246 （25.1） | 697 （71.1） | 9.9 | 50 | |||||
