高剛性吊りカムユニット MGFLL50(θ=55-65)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅50、角度=55-...
詳細情報を確認する- シリーズ
- スタンダード
- 加工力 (tonf)
- 6
- 取付面の幅 (mm)
- 50
- 追加工
- 有り
未確定：候補が3型番あります。
商品情報
関連ページ
カム線図 P.1429

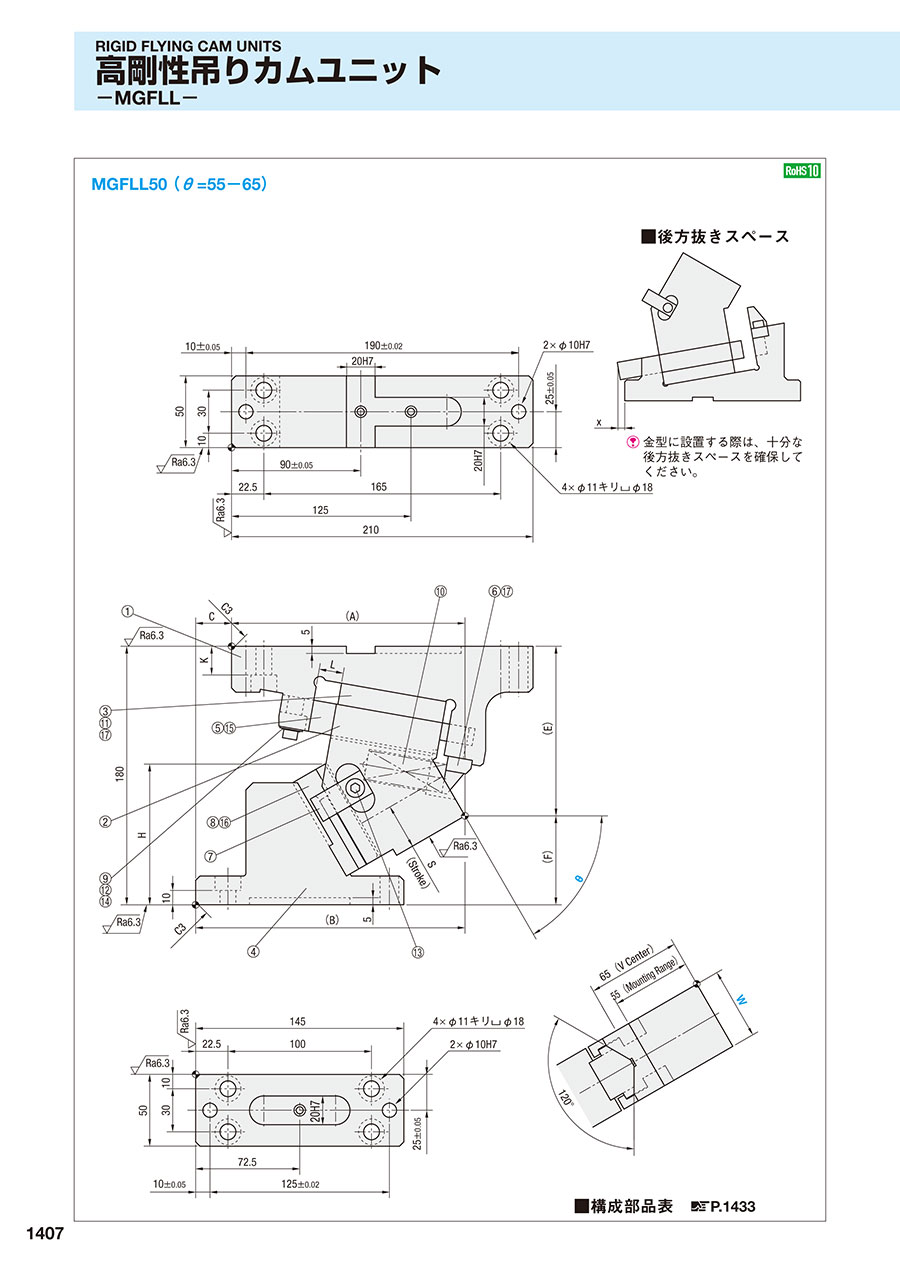

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
■構成部品表 P.1433
規格表
| W | θ | A | B | C | E | F | H | K | L | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 55 | 168.64 | 183.64 | 15 | 111.04 | 68.96 | 96.4 | 20 | 15 | 0 |
| 60 | 162.61 | 187.61 | 25 | 118.08 | 61.92 | 98 | 16 | |||
| 65 | 155.95 | 190.95 | 35 | 125.44 | 54.56 | 99 | 15 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 26.1 | 29.4 （3.0） | 58.8 （6.0） | 316 （32.2） | 952 （97.1） | 1105 （112.6） | 9.5 | MGFLL | 50 | 55 |
| 31.5 | 263 （26.8） | 973 （99.2） | 9.7 | 60 | |||||
| 36.6 | 989 （100.8） | 10.0 | 65 | ||||||
