高剛性吊りカムユニット MGFLL200(θ=00-30)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 30
- 取付面の幅 (mm)
- 200
- 追加工
- 有り
未確定：候補が7型番あります。
商品情報
関連ページ
カム線図 P.1431

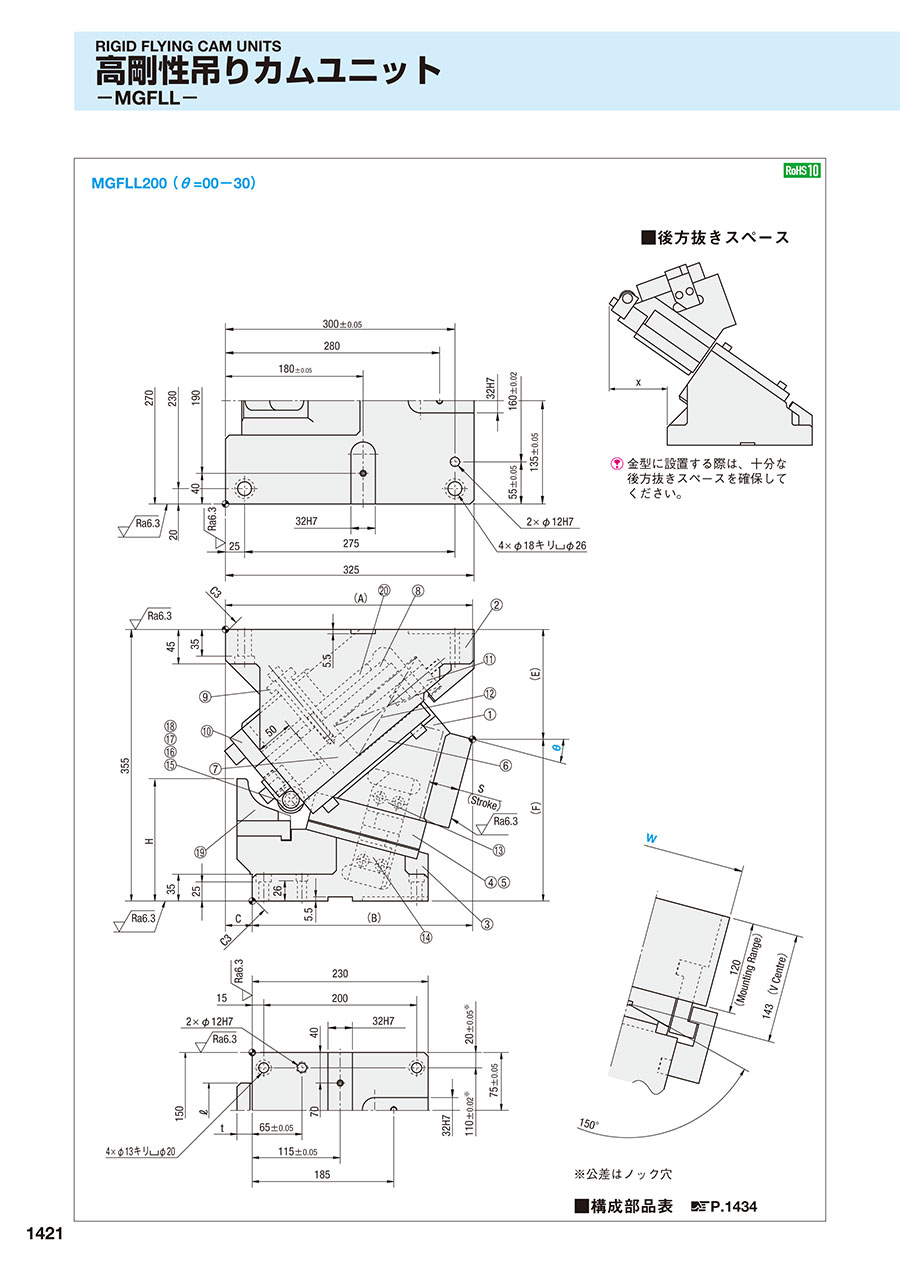

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1434
規格表
| W | θ | A | B | C | E | F | H | ℓ | t | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 00 | 325 | 245 | 80 | 130 | 225 | 105 | 70 | 25 | 46 |
| 05 | 319.7 | 259.7 | 60 | 133.26 | 221.74 | 125 | 75 | |||
| 10 | 319.06 | 274.06 | 45 | 137.79 | 217.21 | 145 | 99 | |||
| 15 | 322.98 | 288.06 | 35 | 143.56 | 211.44 | 160 | 20 | 114 | ||
| 20 | 326.33 | 301.33 | 25 | 150.51 | 204.49 | 180 | 15 | 127 | ||
| 25 | 329.03 | 314.03 | 15 | 158.61 | 196.39 | 200 | 10 | 137 | ||
| 30 | 325.98 | 325.98 | 0 | 167.78 | 187.22 | 215 | − | − | 149 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 28.6 | 147.1 （15.0） | 294.2 （30.0） | 862 （87.9） | 5951 （606.8） | 7022 （716.1） | 129.7 | MGFLL | 200 | 00 |
| 32.2 | 6074 （619.4） | 126.6 | 05 | ||||||
| 35.9 | 6160 （628.1） | 124.8 | 10 | ||||||
| 39.6 | 6246 （636.9） | 127.4 | 15 | ||||||
| 43.5 | 6320 （644.5） | 123.2 | 20 | ||||||
| 47.7 | 6382 （650.8） | 123.0 | 25 | ||||||
| 52.3 | 6431 （655.8） | 121.7 | 30 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
