プレス金型部品技術窓口
コンパクト下カムユニット MGDCC90
- 通常単価(税別)
- -
- 税込単価
- -
コンパクト下カムユニットです。カム幅90、角度=00-15です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1487

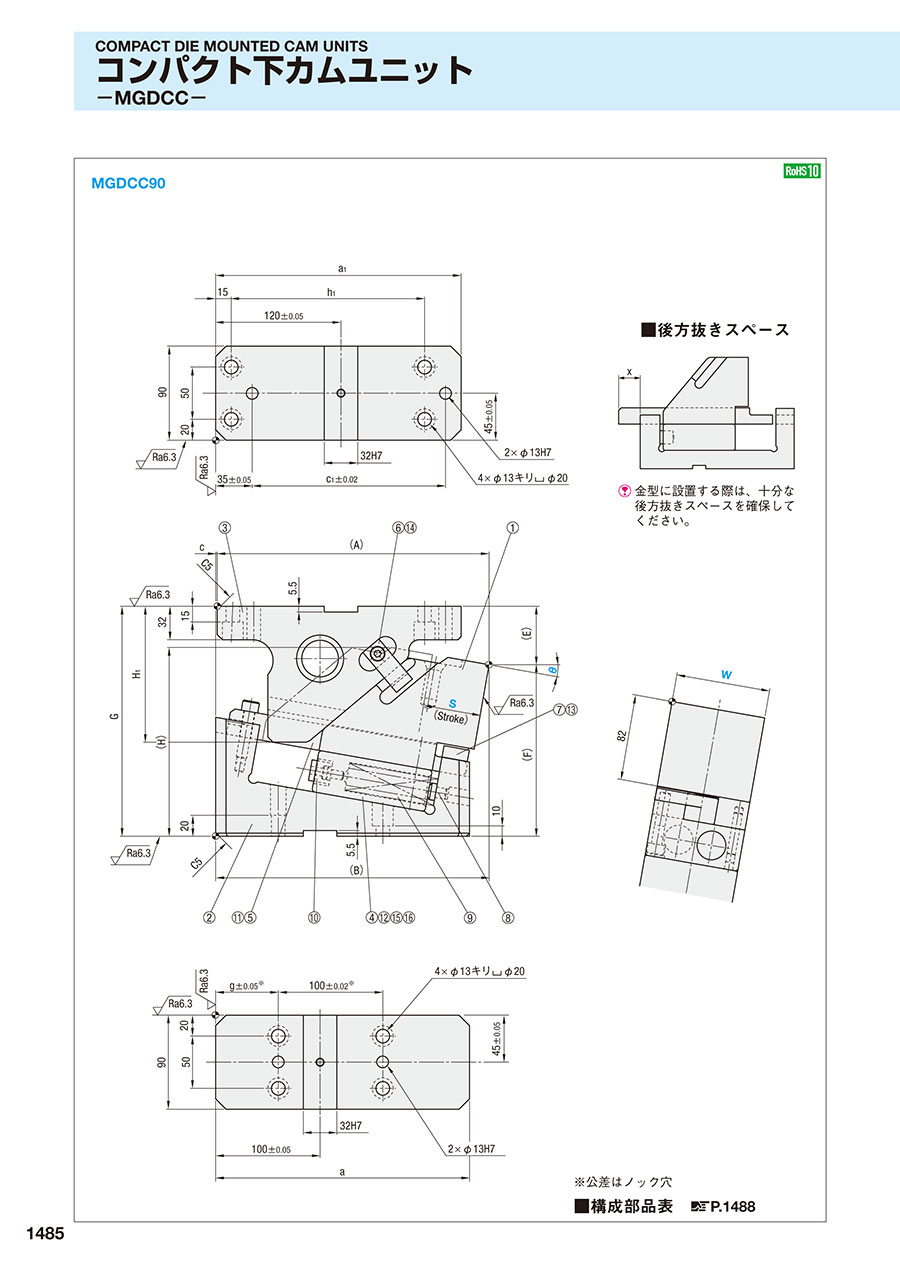

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1488
規格表
| W | θ | S | A | B | C | E | F | G | H | H1 | a | a1 | c1 | g | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90 | 00 | 55 | 236 | 236 | 0 | 38 | 182 | 220 | 182 | 145 | 233 | 210 | 160 | 60 | 160 | 30 |
| 05 | 251.42 | 251.42 | 53.76 | 166.24 | 174.5 | 240 | 225 | 175 | 175 | 23 | ||||||
| 10 | 261.72 | 261.72 | 55.86 | 164.14 | 180.6 | 130 | 243 | 235 | 185 | 185 | 19 | |||||
| 15 | 260.82 | 275.82 | 15 | 64.03 | 160.97 | 225 | 188.4 | 120 | 248 | 65 | 9 |
| 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | ストローク S | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 38.2 （3.9） | 76.5 （7.8） | 171 （17.4） | 1119 （114.1） | 1213 （123.7） | 24.9 | MGDCC | 90 | 00 | 55 |
| 25.9 | 05 | ||||||||
| 27.3 | 10 | ||||||||
| 29.3 | 15 | ||||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
