スタンダード下カムユニット-ノック 下穴/仕上穴-MGDC・MGDCA52
- 加工力 (tonf)
- 3
- 取付面の幅 (mm)
- 52
- 角度 (度)
- 0
- 追加工
- 無し
未確定：候補が6型番あります。
商品情報
関連ページ
カム線図 P.1479

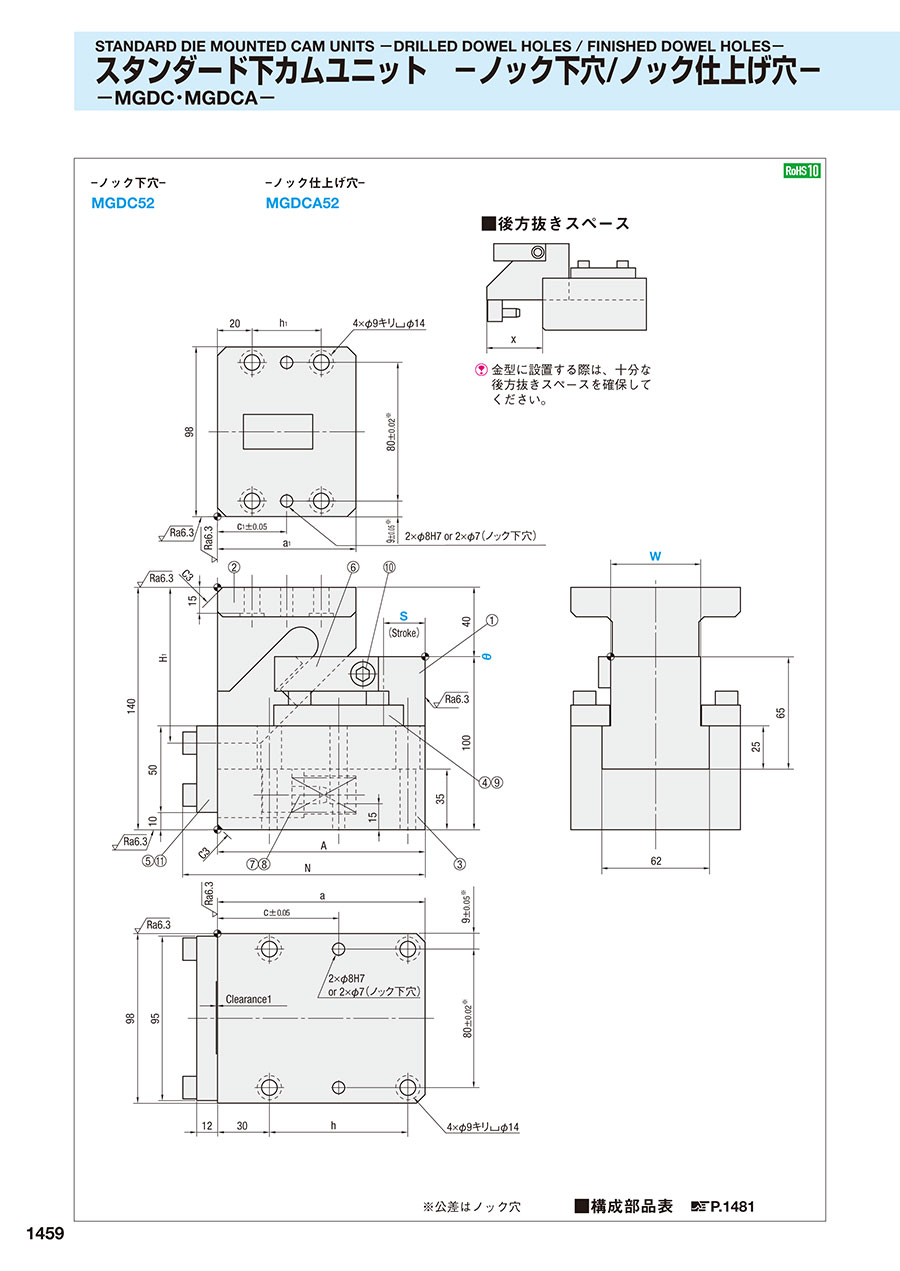

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1481
規格表
| W | θ | S | A | H1 | N | a | a1 | c | c1 | h | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 00 | 25 | 120 | 90 | 140 | 120 | 80 | 70 | 40 | 80 | 40 | 68 |
| 40 | 135 | 100 | 155 | 135 | 90 | 80 | 45 | 95 | 50 | 58 | ||
| 60 | 180 | 120 | 200 | 180 | 110 | 55 | 55 | 140 | 70 | 60 |
| 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | ストローク S | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 14.7 （1.5） | 29.4 （3.0） | 144 （14.7） | 504 （51.4） | 594 （60.6） | 8.0 | ―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA | 52 | 00 | 25 |
| 101 （10.3） | 542 （55.2） | 605 （61.7） | 8.0 | 40 | |||||
| 109 （11.1） | 571 （58.2） | 613 （62.5） | 14.0 | 60 | |||||
