スタンダード下カムユニット-ノック 下穴/仕上穴-MGDC・MGDCA400/500/600
- 通常単価(税別)
- -
- 税込単価
- -
ノック下穴・ノック仕上げ穴のスタンダード下カムユニットです。カム幅400/50...
詳細情報を確認する- 加工力 (tonf)
- 21
- 角度 (度)
- 0
- ストローク (mm)
- 60
- 追加工
- 無し
未確定：候補が6型番あります。
商品情報
関連ページ
カム線図 P.1480

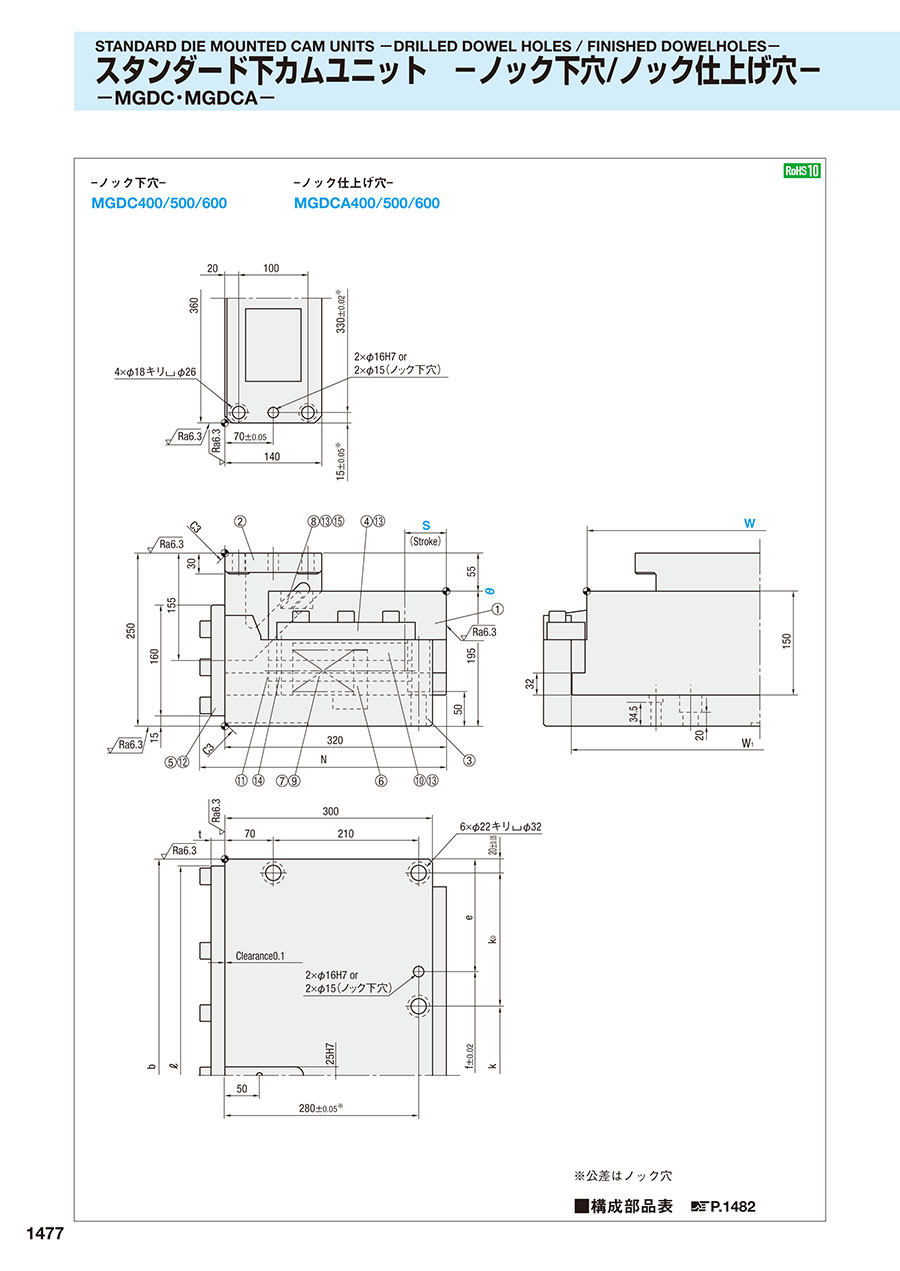

外形図・製品仕様
※公差はノック穴
■構成部品表 P.1482
規格表
| W | θ | S | N | W1 | b | e | f | k | k0 | ℓ | t |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 00 | 60 | 356 | 435 | 525 | 112.5 | 300 | 200 | 142.5 | 505 | 20 |
| 500 | 361 | 535 | 625 | 162.5 | 192.5 | 605 | 25 | ||||
| 600 | 635 | 725 | 400 | 300 | 705 |
| 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | ストローク S | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 137.3 （14.0） | 205.9 （21.0） | 301 （30.7） | 8573 （874.2） | 9325 （950.9） | 203.0 | ―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA | 400 | 00 | 60 |
| 237.0 | 500 | ||||||||
| 279.0 | 600 | ||||||||
