スタンダード下カムユニット-ノック 下穴/仕上穴-MGDC・MGDCA200
- 通常単価(税別)
- -
- 税込単価
- -
ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅200、角度=00です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1480

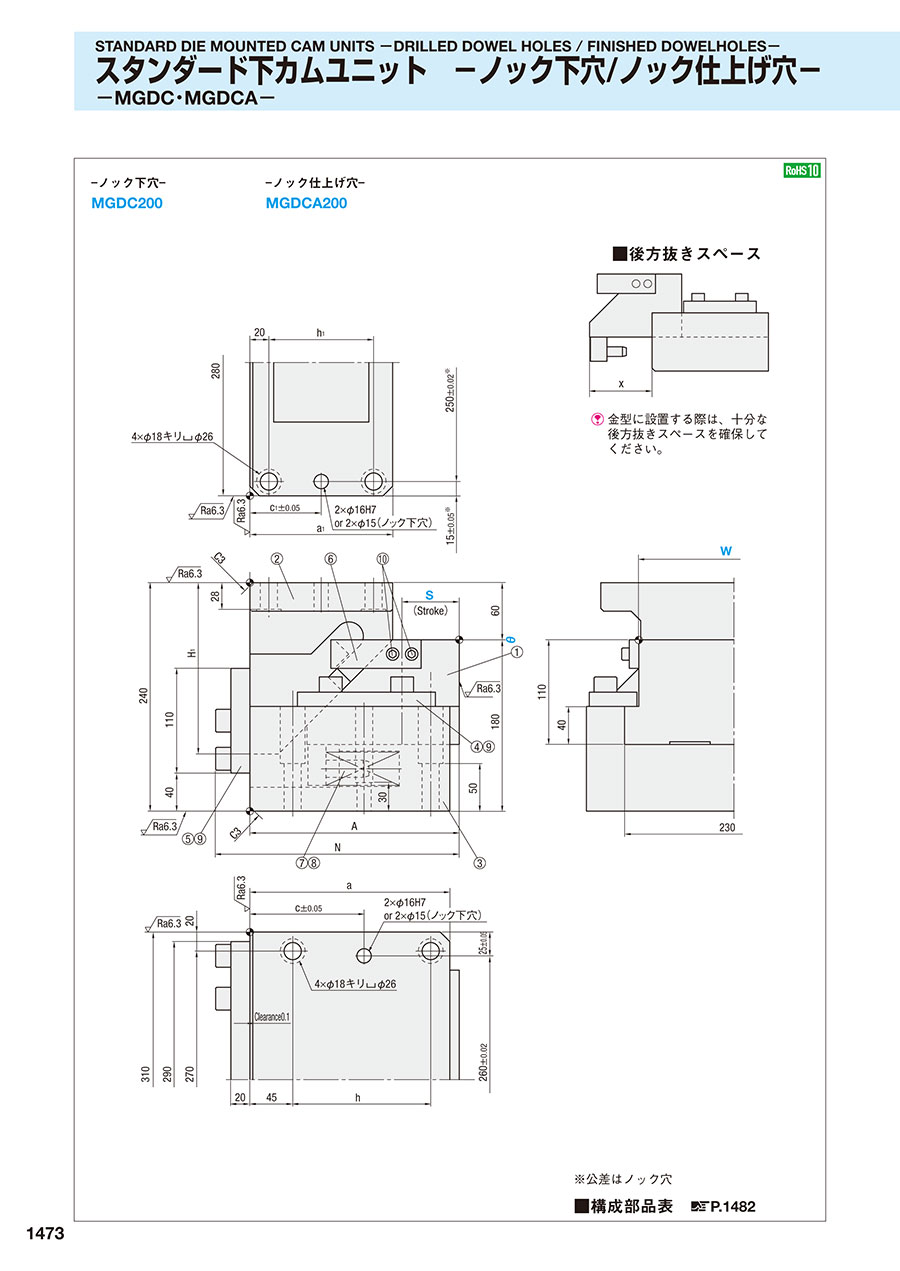

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1482
規格表
| W | θ | S | A | H1 | N | a | a1 | c | c1 | h | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 00 | 40 | 200 | 160 | 236 | 200 | 130 | 110 | 65 | 135 | 90 | 125 |
| 60 | 220 | 180 | 256 | 210 | 150 | 120 | 75 | 145 | 110 | 115 |
