スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA150(θ=05-20)

カタログ |P.1471

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コンパクト下カムユニット MGDCC52

通常価格(税別)： 51,700円 (税込価格：56,870円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA100(θ=05-20)

通常価格(税別)： 92,000円 (税込価格：101,200円)

通常出荷日：在庫品1日目

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅150、角度=...

詳細情報を確認する

加工力 (tonf)
10
取付面の幅 (mm)
150
追加工
無し

無料3D-CADライブラリー申し込み受付中

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

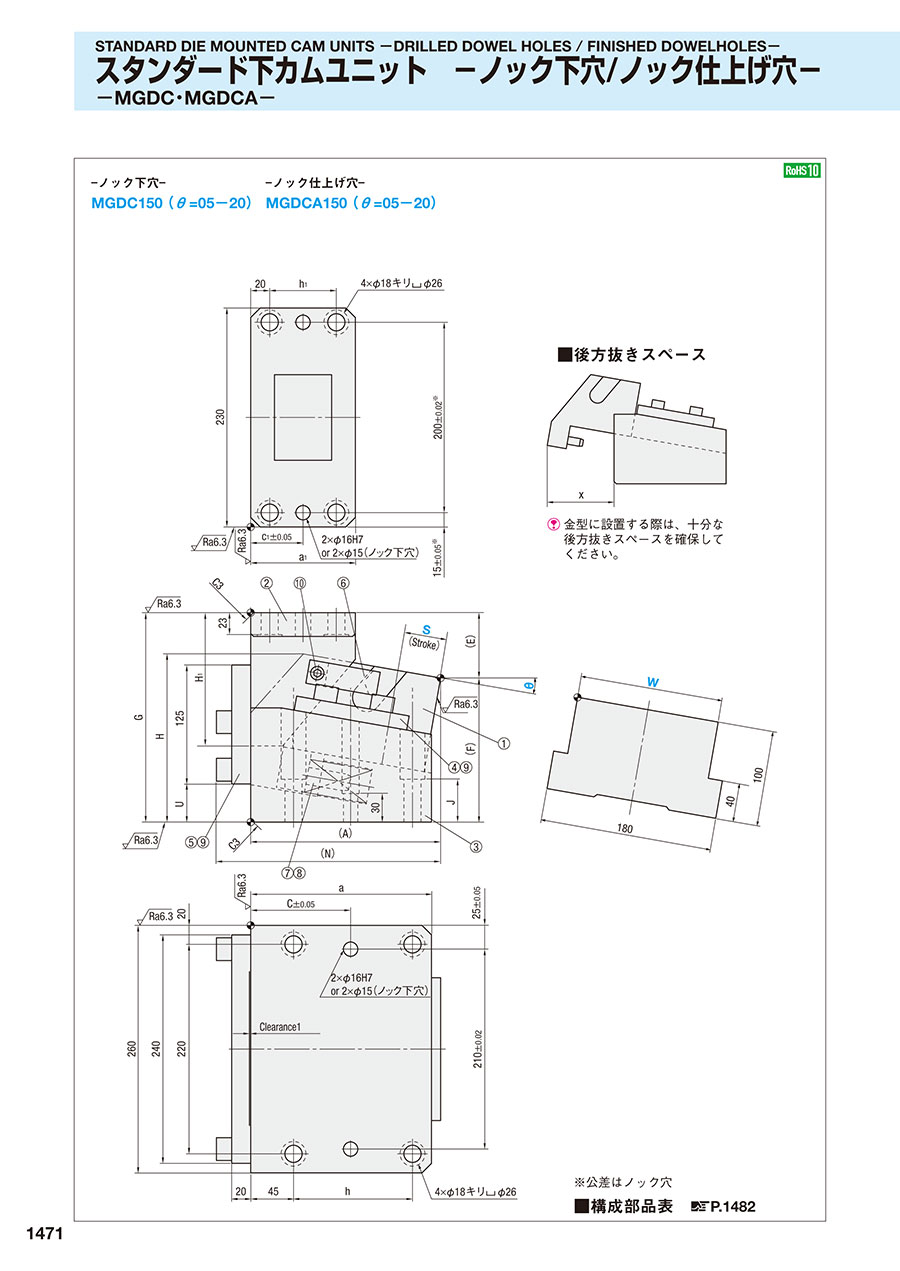

外形図・製品仕様

スタンダード下カムユニット-ノック下穴/ノック仕上げ穴-MGDC150(θ=05-20)/MGDCA150(θ=05-20)

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1482

規格表

W	θ	S	A	E	F	G	H	H₁	J	N	U	a	a₁	c	c₁	h	h₁	x
150	05	45	193.01	61.5	158.5	220	170.2	145	35	229.01	30	190	110	105	55	125	70	115
	05	70	217.92	53.68	166.32		180.6	170	45	253.92	40	200	130	120	65	135	90	103
	10	45	199.55	68.64	151.36		176.7	140		235.55		190	110	105	55	125	70	121
	10	70	224.17	67.98	152.02		180.5	170		260.17		200	130	120	65	135	90	110
	15	45	204.58	76.29	143.71		179.6	130		240.58		190	120	105	60	125	80	126
	15	70	228.73	77.76	152.24	230	194.6	155	60	264.73	55	200	140	120	70	135	100	111
	20	45	208.05	84.3	135.7	220	183.2	130	45	244.05	40	190	120	105	60	125	80	113
	20	70	231.54	92.85	137.15	230	193.2	155	60	267.54	55	200	140	120	70	135	100	113

加工力kN（tonf）		スプリング力N（kgf）			全重量 kg	型式	W	θ	ストローク S
標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	ストローク S
64.7 （6.6）	98.1 （10.0）	431 （44.0）	1663 （169.6）	1817 （185.3）	62.0	―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA	150	05	45
		308 （31.4）	1738 （177.2）	1848 （188.4）	73.0			05	70
		431 （44.0）	1663 （169.6）	1817 （185.3）	63.0			10	45
		308 （31.4）	1738 （177.2）	1848 （188.4）	73.0			10	70
		431 （44.0）	1663 （169.6）	1817 （185.3）	65.0			15	45
		308 （31.4）	1738 （177.2）	1848 （188.4）	77.0			15	70
		431 （44.0）	1663 （169.6）	1817 （185.3）	66.0			20	45
		308 （31.4）	1738 （177.2）	1848 （188.4）	75.0			20	70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

型番リスト

表示件数

型番

角度

(度)

ストローク

(mm)

RoHS?

最小発注数量

5	45	10	1個
5	70	10	1個
10	45	10	1個
10	70	10	1個
15	45	10	1個
15	70	10	1個
20	45	10	1個
20	70	10	1個
5	45	10	1個
5	70	10	1個
10	45	10	1個
10	70	10	1個
15	45	10	1個
15	70	10	1個
20	45	10	1個
20	70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅150、角度=05～20です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
