スタンダード下カムユニット-ノック 下穴/仕上穴-MGDC・MGDCA150(θ=00)
- 通常単価(税別)
- -
- 税込単価
- -
ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅150、角度=00です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1480

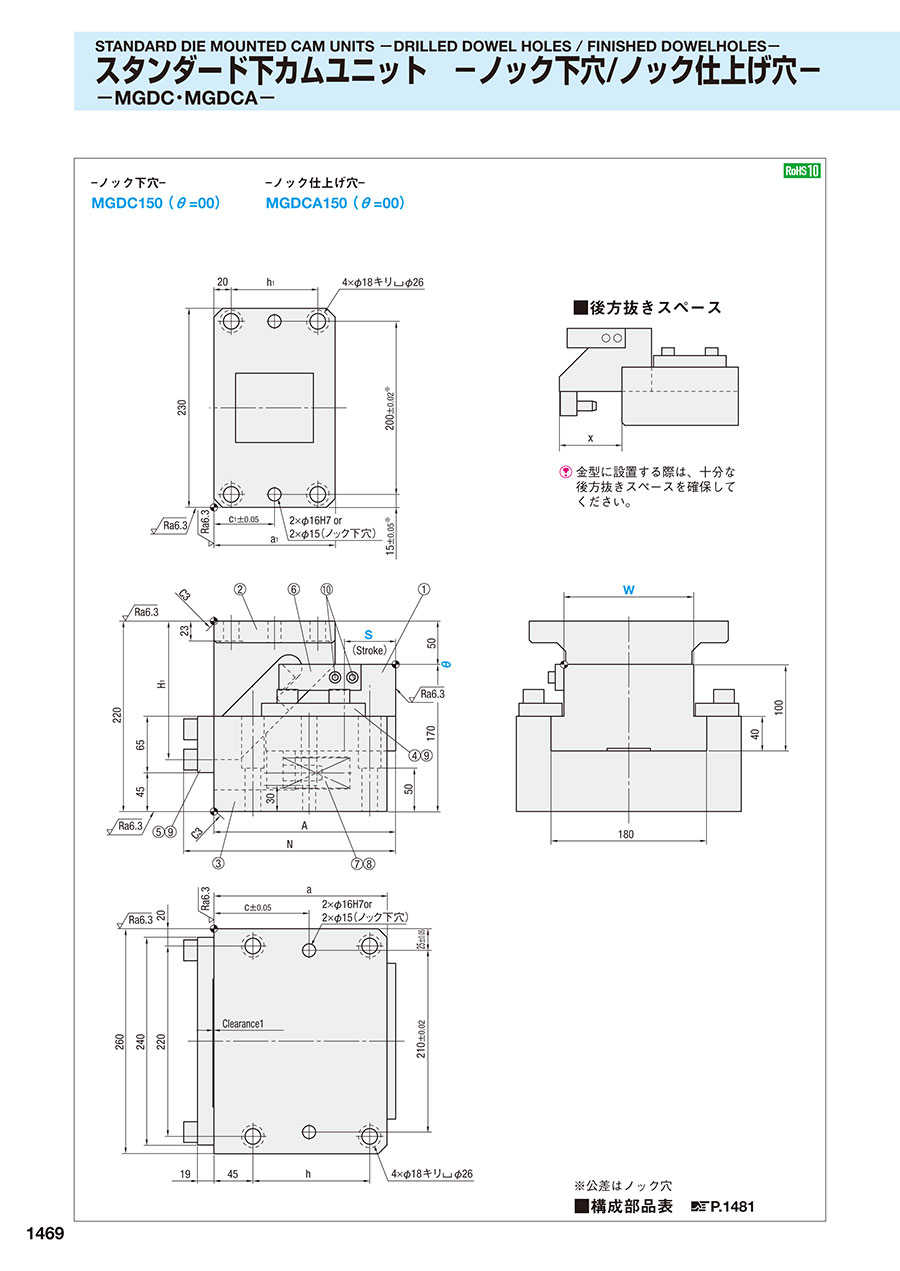

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1481
規格表
| W | θ | S | A | H1 | N | a | a1 | c | c1 | h | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 00 | 40 | 190 | 140 | 225 | 190 | 120 | 105 | 60 | 125 | 80 | 108 |
| 60 | 210 | 160 | 245 | 200 | 140 | 110 | 70 | 135 | 100 | 100 |
| 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | ストローク S | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 58.8 （6.0） | 88.3 （9.0） | 307 （31.3） | 1651 （168.4） | 1843 （188.0） | 63.0 | −ノック下穴― MGDC −ノック仕上げ穴― MGDCA | 150 | 00 | 40 |
| 333 （33.9） | 1741 （177.5） | 1869 （190.6） | 69.0 | 60 | |||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
