スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA100(θ=05-20)

カタログ |P.1467

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA65(θ=05-20)

通常価格(税別)： 57,800円 (税込価格：63,580円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA100(θ=00)

通常価格(税別)： 92,000円 (税込価格：101,200円)

通常出荷日：2 日目～

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅100、角度=...

詳細情報を確認する

加工力 (tonf)
8
取付面の幅 (mm)
100

無料3D-CADライブラリー申し込み受付中

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

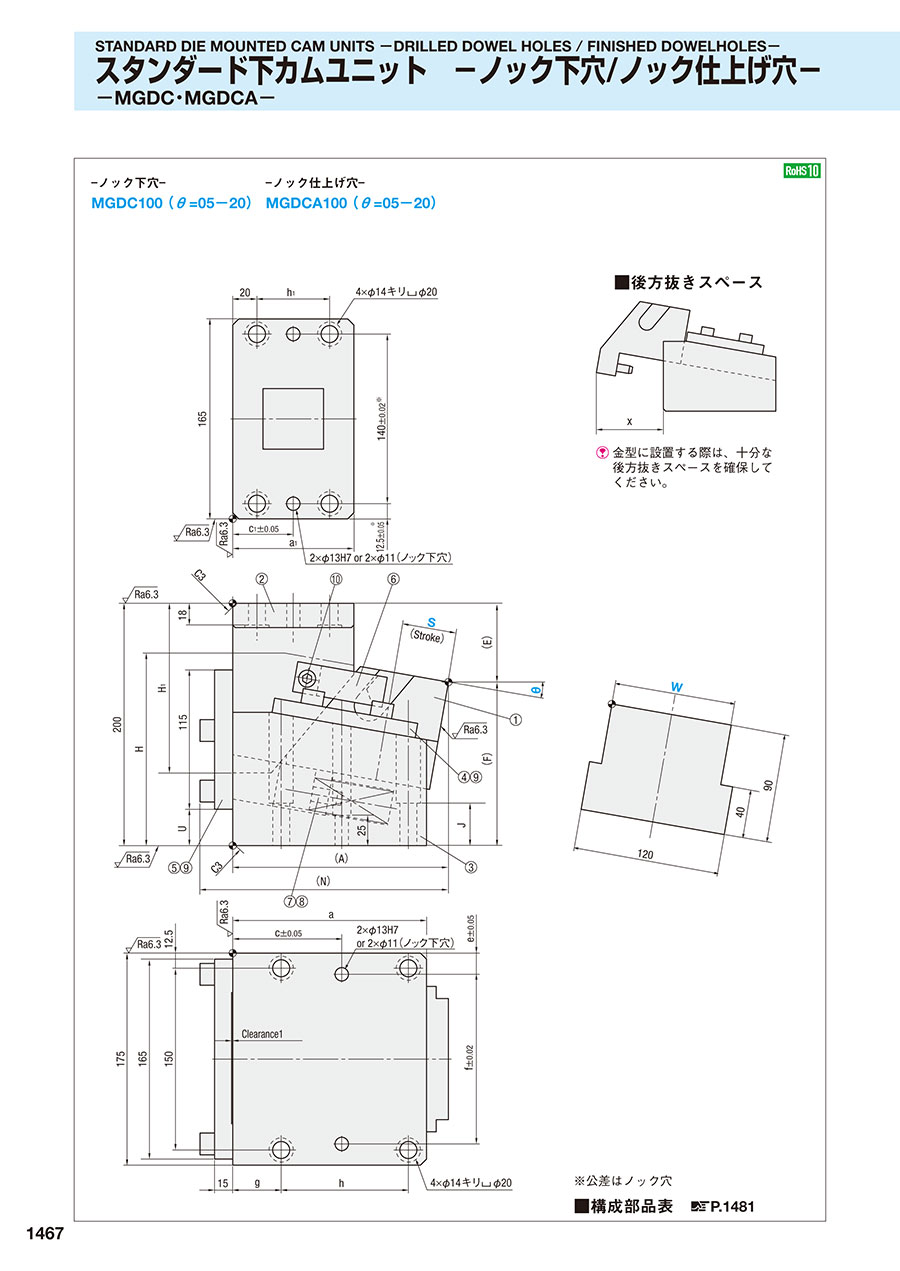

スタンダード下カムユニット-ノック下穴/ノック仕上げ穴-MGDC100(θ=05-20)/MGDCA100(θ=05-20)

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1481

規格表

W	θ	S	A	E	F	H	H₁	J	N	U	a	a₁	c	c₁	e	f	g	h	h₁	x
100	05	45	172.22	54.72	145.28	155.6	140	35	199.22	27.5	160	100	90	50	17.5	140	40	105	60	98
	05	70	207.08	52.77	147.23	161.1	160	40	234.08	30	190	120	70	60	12.5	150	45	130	80	90
	10	45	178.12	65.02	134.98	156.8	140	35	205.12		160	100	90	50	17.5	140	40	105	60	103
	10	70	212.59	66.1	133.9	161.6	160	40	239.59		190	120	70	60	12.5	150	45	130	80	95
	15	45	182.67	70.77	129.23	160.0	125		209.67	32.5	160	110	90	55	17.5	140	40	105	70	106
	15	70	216.48	69.83	130.17	171.5	130		243.48	35	190	130	70	65	12.5	150	45	130	90	98
	20	45	185.83	81.86	118.14	161.2	120		212.83	35	160	110	90	55	17.5	140	40	105	70	109
	20	70	218.72	78.83	121.17	179.5	130		245.72	45	190	130	70	65	12.5	150	45	130	90	98

加工力kN（tonf）		スプリング力N（kgf）			全重量 kg	型式	W	θ	ストローク S
標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	ストローク S
39.2 （4.0）	78.5 （8.0）	263 （26.8）	1015 （103.5）	1109 （113.1）	33.0	―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA	100	05	45
		194 （19.8）	1065 （108.6）	1132 （115.5）	38.0			05	70
		263 （26.8）	1015 （103.5）	1109 （113.1）	33.0			10	45
		194 （19.8）	1065 （108.6）	1132 （115.5）	38.0			10	70
		263 （26.8）	1015 （103.5）	1109 （113.1）	33.0			15	45
		194 （19.8）	1065 （108.6）	1132 （115.5）	38.0			15	70
		263 （26.8）	1015 （103.5）	1109 （113.1）	32.0			20	45
		194 （19.8）	1065 （108.6）	1132 （115.5）	39.0			20	70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

角度

(度)

ストローク

(mm)

追加工

RoHS?

最小発注数量

5	45	無し	10	1個
5	70	無し	10	1個
10	45	無し	10	1個
10	70	無し	10	1個
15	45	無し	10	1個
15	70	無し	10	1個
20	45	無し	10	1個
20	70	無し	10	1個
5	45	無し	10	1個
5	70	無し	10	1個
5	45 ～ 70	有り	10	1個
10	45	無し	10	1個
10	70	無し	10	1個
10	45 ～ 70	有り	10	1個
15	45	無し	10	1個
15	70	無し	10	1個
15	45 ～ 70	有り	10	1個
20	45	無し	10	1個
20	70	無し	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅100、角度=05～20です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
