ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA100(θ=00)

カタログ |P.1465

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA65(θ=00)

通常価格(税別)： 57,800円 (税込価格：63,580円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA150(θ=00)

通常価格(税別)： 134,500円 (税込価格：147,950円)

通常出荷日：5 日目～

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅100、角度=...

詳細情報を確認する

加工力 (tonf)
6
取付面の幅 (mm)
100
角度 (度)
0

無料3D-CADライブラリー申し込み受付中

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

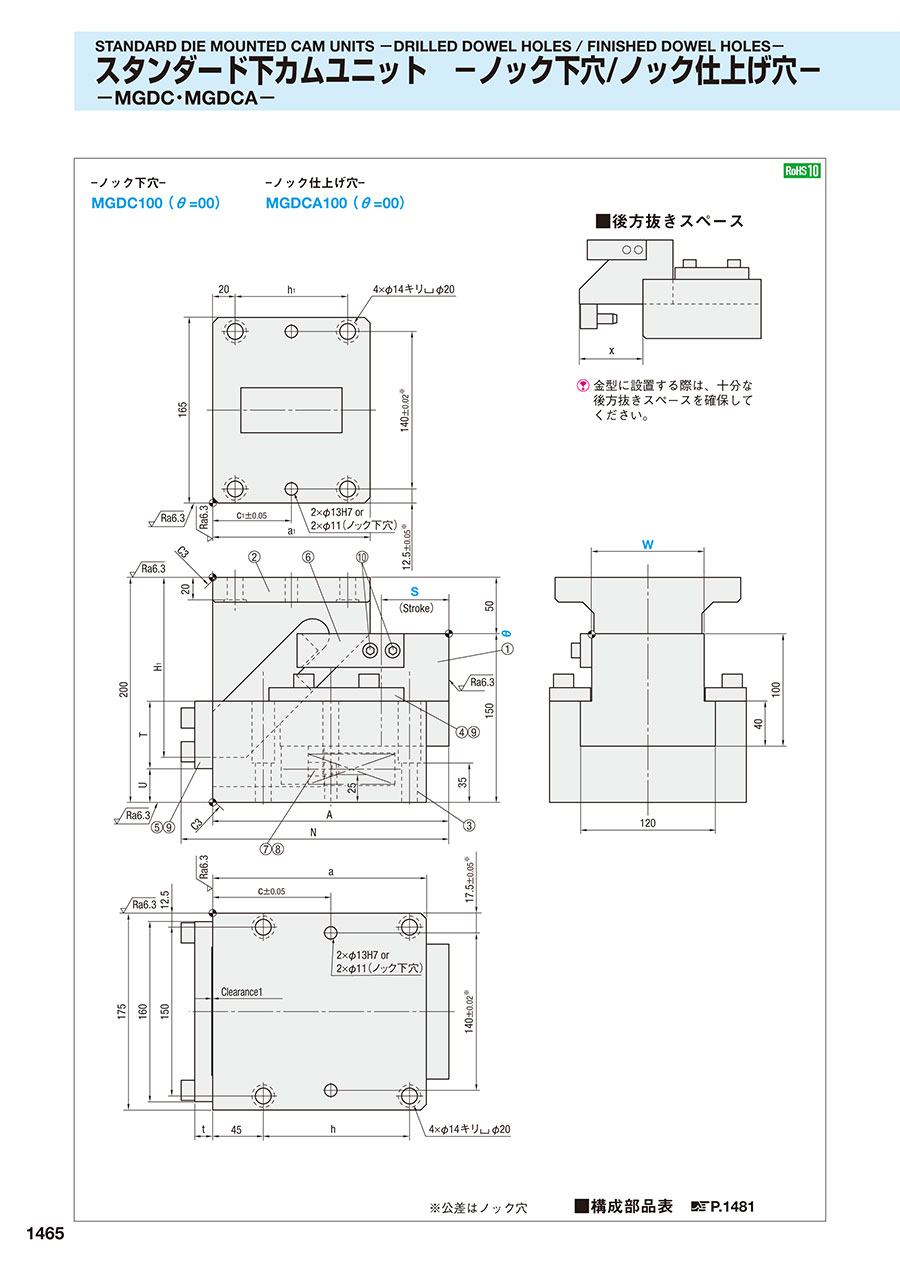

外形図・製品仕様

スタンダード下カムユニット-ノック下穴/ノック仕上げ穴-MGDC100(θ=00)/MGDCA100(θ=00)

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1481

規格表

W	θ	S	A	H₁	N	T	U	a	a₁	c	c₁	h	h₁	t	x
100	00	40	190	140	218	60	30	190	120	105	60	130	80	16	100
		60	210	160	238	60	30	190	140	105	70	130	100	16	100
		80	250	170	277	115	10	220	150	135	75	160	110	15	110

加工力kN（tonf）		スプリング力N（kgf）			全重量 kg	型式	W	θ	ストローク S
標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	ストローク S
29.4 （3.0）	58.8 （6.0）	189 （19.3）	1015 （103.5）	1133 （115.5）	37.0	―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA	100	00	40
		203 （20.7）	1061 （108.2）	1139 （116.1）	38.0				60
		170 （17.4）	1235 （126.0）	1306 （133.2）	44.0				80

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

MGDCA100-00-[40,60,80]

ストローク

(mm)

追加工

RoHS?

最小発注数量

40	無し	10	1個
60	無し	10	1個
80	無し	10	1個
40	無し	10	1個
60	無し	10	1個
80	無し	10	1個
40 ～ 80	有り	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅100、角度=00です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
