絞り用パンチ  DLCコート処理

絞り用パンチ  DLCコート処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

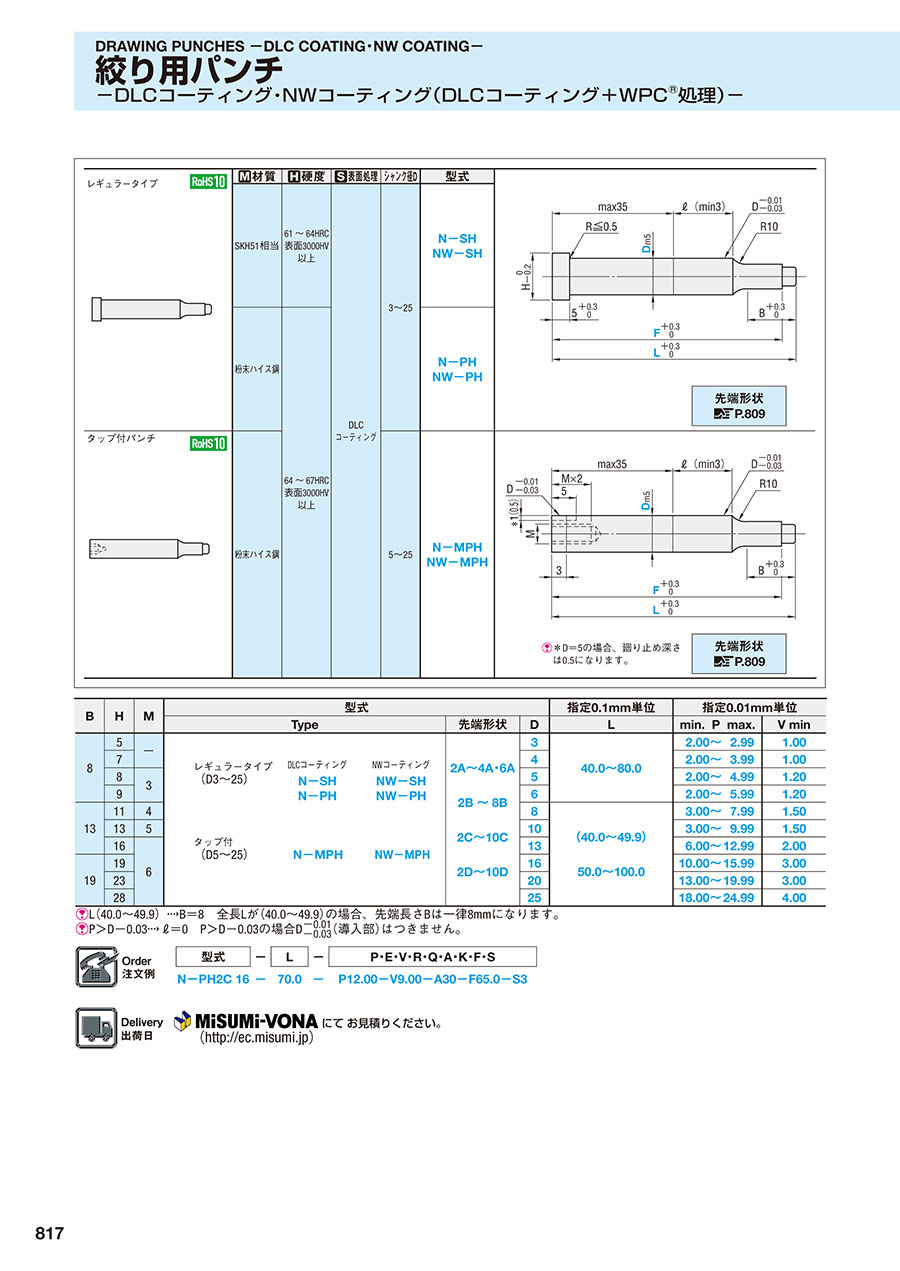

PDFP.811

型番

商品を一つに絞り込むとこちらに型番が表示されます


型番
N-MPH2A5-[40-80/0.1]-P[2-5/0.01]-A[1-89/1]-F[10-79.9/0.1]
N-MPH2A5-[40-80/0.1]-PC[1.2-2/0.01]-A[1-89/1]-F[10-79.9/0.1]
N-MPH2A6-[40-80/0.1]-P[2-6/0.01]-A[1-89/1]-F[10-79.9/0.1]
N-MPH2A6-[40-80/0.1]-PC[1.2-1.99/0.01]-A[1-89/1]-F[10-79.9/0.1]
N-MPH2A8-[40-100/0.1]-P[3-8/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A8-[40-100/0.1]-PC[1.5-3/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A10-[40-100/0.1]-P[3-10/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A10-[40-100/0.1]-PC[1.5-3/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A13-[40-100/0.1]-P[6-13/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A13-[40-100/0.1]-PC[3-6/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A16-[40-100/0.1]-P[10-16/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A16-[40-100/0.1]-PC[5-10/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A20-[40-100/0.1]-P[13-20/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A20-[40-100/0.1]-PC[6.5-13/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A25-[40-100/0.1]-P[18-25/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2A25-[40-100/0.1]-PC[9-18/0.01]-A[1-89/1]-F[10-98/0.1]
N-MPH2B5-[40-80/0.1]-P[2-5/0.01]-R[0.1-15/0.1]
N-MPH2B5-[40-80/0.1]-PC[1.2-2/0.01]-R[0.1-15/0.1]
N-MPH2B6-[40-80/0.1]-P[2-6/0.01]-R[0.1-15/0.1]
N-MPH2B6-[40-80/0.1]-PC[1.2-1.99/0.01]-R[0.1-15/0.1]
N-MPH2B8-[40-100/0.1]-P[3-8/0.01]-R[0.1-15/0.1]
N-MPH2B8-[40-100/0.1]-PC[1.5-2.99/0.01]-R[0.1-15/0.1]
N-MPH2B10-[40-100/0.1]-P[3-10/0.01]-R[0.5-15/0.1]
N-MPH2B10-[40-100/0.1]-PC[1.5-3/0.01]-R[0.5-15/0.1]
N-MPH2B13-[40-100/0.1]-P[6-13/0.01]-R[0.1-15/0.1]
N-MPH2B13-[40-100/0.1]-PC[3-6/0.01]-R[0.1-15/0.1]
N-MPH2B16-[40-100/0.1]-P[10-16/0.01]-R[0.1-15/0.1]
N-MPH2B16-[40-100/0.1]-PC[5-10/0.01]-R[0.1-15/0.1]
N-MPH2B20-[40-100/0.1]-P[13-20/0.01]-R[0.1-15/0.1]
N-MPH2B20-[40-100/0.1]-PC[6.5-13/0.01]-R[0.1-15/0.1]
N-MPH2B25-[40-100/0.1]-P[18-25/0.01]-R[0.1-15/0.1]
N-MPH2B25-[40-100/0.1]-PC[9-18/0.01]-R[0.1-15/0.1]
N-MPH2C5-[40-80/0.1]-P[2-5/0.01]-V[1.2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2C5-[40-80/0.1]-PC[1-2/0.01]-V[1.2-4.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2C6-[40-80/0.1]-P[2-6/0.01]-V[1.2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2C6-[40-80/0.1]-PC[1-1.99/0.01]-V[1.2-5.96/0.01]-A[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2C8-[40-100/0.1]-P[3-8/0.01]-V[1.5-7.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C8-[40-100/0.1]-PC[1.5-2.99/0.01]-V[1.5-7.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C10-[40-100/0.1]-P[3-10/0.01]-V[1.5-9.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C10-[40-100/0.1]-PC[1.5-3/0.01]-V[1.5-9.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C13-[40-100/0.1]-P[6-13/0.01]-V[2-12.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-26/0.1]
N-MPH2C13-[40-100/0.1]-PC[3-6/0.01]-V[2-12.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-26/0.1]
N-MPH2C16-[40-100/0.1]-P[10-16/0.01]-V[3-15.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C16-[40-100/0.1]-PC[5-10/0.01]-V[3-15.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C20-[40-100/0.1]-P[13-20/0.01]-V[3-19.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C20-[40-100/0.1]-PC[6.5-13/0.01]-V[3-19.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C25-[40-100/0.1]-P[18-25/0.01]-V[4-24.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2C25-[40-100/0.1]-PC[9-18/0.01]-V[4-24.96/0.01]-A[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D5-[40-80/0.1]-P[2-5/0.01]-E[1.1-4.9/0.01]-V[1.2-4.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2D5-[40-80/0.1]-PC[1-2/0.01]-E[1.1-4.9/0.01]-V[1.2-4.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2D6-[40-80/0.1]-P[2-6/0.01]-E[1.3-5.9/0.01]-V[1.2-5.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2D6-[40-80/0.1]-PC[1-1.99/0.01]-E[1.3-5.9/0.01]-V[1.2-5.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-78/0.1]-S[1-20/0.1]
N-MPH2D8-[40-100/0.1]-P[3-8/0.01]-E[1.3-7.9/0.01]-V[1.5-7.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D8-[40-100/0.1]-PC[1.5-2.99/0.01]-E[1.3-7.9/0.01]-V[1.5-7.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D10-[40-100/0.1]-P[3-10/0.01]-E[1.6-9.9/0.01]-V[1.5-9.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D10-[40-100/0.1]-PC[1.5-3/0.01]-E[1.6-9.9/0.01]-V[1.5-9.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D13-[40-100/0.1]-P[6-13/0.01]-E[2.1-12.9/0.01]-V[2-12.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D13-[40-100/0.1]-PC[3-6/0.01]-E[2.1-12.9/0.01]-V[2-12.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D16-[40-100/0.1]-P[10-16/0.01]-E[3.1-15.9/0.01]-V[3-15.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
N-MPH2D16-[40-100/0.1]-PC[5-10/0.01]-E[3.1-15.9/0.01]-V[3-15.96/0.01]-A[20-89/1]-K[1-89/1]-F[10-98/0.1]-S[1-20/0.1]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 シャンク(取付部)形状 D(シャンク径)
(mm)
L(全長)
(mm)
PC(P寸法変更)
(mm)
A
(°)
E
(mm)
F F
(mm)
K K
(°)
P
(mm)
Q
(mm)
R
(mm)
S
(mm)
V
(mm)
Y
(°)

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付540 ~ 80-1 ~ 89--10 ~ 79.9--2 ~ 5-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付540 ~ 801.2 ~ 21 ~ 89--10 ~ 79.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付640 ~ 80-1 ~ 89--10 ~ 79.9--2 ~ 6-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付640 ~ 801.2 ~ 1.991 ~ 89--10 ~ 79.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付840 ~ 100-1 ~ 89--10 ~ 99.9--3 ~ 8-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付840 ~ 1001.5 ~ 31 ~ 89--10 ~ 99.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1040 ~ 100-1 ~ 89--10 ~ 99.9--3 ~ 10-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1040 ~ 1001.5 ~ 31 ~ 89--10 ~ 99.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1340 ~ 100-1 ~ 89--10 ~ 99.9--6 ~ 13-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1340 ~ 1003 ~ 61 ~ 89--10 ~ 99.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1640 ~ 100-1 ~ 89--10 ~ 99.9--10 ~ 16-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付1640 ~ 1005 ~ 101 ~ 89--10 ~ 99.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付2040 ~ 100-1 ~ 89--10 ~ 99.9--13 ~ 20-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付2040 ~ 1006.5 ~ 131 ~ 89--10 ~ 99.9--------

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付2540 ~ 100-1 ~ 89--10 ~ 99.9--18 ~ 25-----

-

8日目 対応2A粉末ハイス鋼DLC下地なしタップ付2540 ~ 1009 ~ 181 ~ 89--10 ~ 99.9--------

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付540 ~ 80-------2 ~ 5-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付540 ~ 801.2 ~ 2--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付640 ~ 80-------2 ~ 6-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付640 ~ 801.2 ~ 1.99--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付840 ~ 100-------3 ~ 8-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付840 ~ 1001.5 ~ 2.99--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1040 ~ 100-------3 ~ 10-0.5 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1040 ~ 1001.5 ~ 3--------0.5 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1340 ~ 100-------6 ~ 13-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1340 ~ 1003 ~ 6--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1640 ~ 100-------10 ~ 16-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付1640 ~ 1005 ~ 10--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付2040 ~ 100-------13 ~ 20-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付2040 ~ 1006.5 ~ 13--------0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付2540 ~ 100-------18 ~ 25-0.1 ~ 15---

-

8日目 対応2B粉末ハイス鋼DLC下地なしタップ付2540 ~ 1009 ~ 18--------0.1 ~ 15---

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付540 ~ 80-1 ~ 89--10 ~ 78--2 ~ 5--1 ~ 201.2 ~ 4.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付540 ~ 801 ~ 21 ~ 89--10 ~ 78-----1 ~ 201.2 ~ 4.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付640 ~ 80-1 ~ 89--10 ~ 78--2 ~ 6--1 ~ 201.2 ~ 5.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付640 ~ 801 ~ 1.991 ~ 89--10 ~ 78-----1 ~ 201.2 ~ 5.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付840 ~ 100-1 ~ 89--10 ~ 98--3 ~ 8--1 ~ 201.5 ~ 7.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付840 ~ 1001.5 ~ 2.991 ~ 89--10 ~ 98-----1 ~ 201.5 ~ 7.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1040 ~ 100-1 ~ 89--10 ~ 98--3 ~ 10--1 ~ 201.5 ~ 9.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1040 ~ 1001.5 ~ 31 ~ 89--10 ~ 98-----1 ~ 201.5 ~ 9.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1340 ~ 100-1 ~ 89--10 ~ 98--6 ~ 13--1 ~ 262 ~ 12.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1340 ~ 1003 ~ 61 ~ 89--10 ~ 98-----1 ~ 262 ~ 12.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1640 ~ 100-1 ~ 89--10 ~ 98--10 ~ 16--1 ~ 203 ~ 15.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付1640 ~ 1005 ~ 101 ~ 89--10 ~ 98-----1 ~ 203 ~ 15.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付2040 ~ 100-1 ~ 89--10 ~ 98--13 ~ 20--1 ~ 203 ~ 19.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付2040 ~ 1006.5 ~ 131 ~ 89--10 ~ 98-----1 ~ 203 ~ 19.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付2540 ~ 100-1 ~ 89--10 ~ 98--18 ~ 25--1 ~ 204 ~ 24.96-

-

8日目 対応2C粉末ハイス鋼DLC下地なしタップ付2540 ~ 1009 ~ 181 ~ 89--10 ~ 98-----1 ~ 204 ~ 24.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付540 ~ 80-20 ~ 891.1 ~ 4.9-10 ~ 78-1 ~ 892 ~ 5--1 ~ 201.2 ~ 4.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付540 ~ 801 ~ 220 ~ 891.1 ~ 4.9-10 ~ 78-1 ~ 89---1 ~ 201.2 ~ 4.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付640 ~ 80-20 ~ 891.3 ~ 5.9-10 ~ 78-1 ~ 892 ~ 6--1 ~ 201.2 ~ 5.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付640 ~ 801 ~ 1.9920 ~ 891.3 ~ 5.9-10 ~ 78-1 ~ 89---1 ~ 201.2 ~ 5.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付840 ~ 100-20 ~ 891.3 ~ 7.9-10 ~ 98-1 ~ 893 ~ 8--1 ~ 201.5 ~ 7.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付840 ~ 1001.5 ~ 2.9920 ~ 891.3 ~ 7.9-10 ~ 98-1 ~ 89---1 ~ 201.5 ~ 7.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1040 ~ 100-20 ~ 891.6 ~ 9.9-10 ~ 98-1 ~ 893 ~ 10--1 ~ 201.5 ~ 9.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1040 ~ 1001.5 ~ 320 ~ 891.6 ~ 9.9-10 ~ 98-1 ~ 89---1 ~ 201.5 ~ 9.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1340 ~ 100-20 ~ 892.1 ~ 12.9-10 ~ 98-1 ~ 896 ~ 13--1 ~ 202 ~ 12.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1340 ~ 1003 ~ 620 ~ 892.1 ~ 12.9-10 ~ 98-1 ~ 89---1 ~ 202 ~ 12.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1640 ~ 100-20 ~ 893.1 ~ 15.9-10 ~ 98-1 ~ 8910 ~ 16--1 ~ 203 ~ 15.96-

-

8日目 対応2D粉末ハイス鋼DLC下地なしタップ付1640 ~ 1005 ~ 1020 ~ 893.1 ~ 15.9-10 ~ 98-1 ~ 89---1 ~ 203 ~ 15.96-

Loading...

価格表


■下地なし

Type D ¥基準単価 1~9本
2A4A6A 2B8B 2C10C 2D10D
NSH 3 4,000 4,390 5,230 6,060
4 4,300 4,600 5,340 6,150
5 4,400 4,600 5,470 6,310
6 4,700 5,000 5,740 6,580
8 5,310 5,830 6,530 7,590
10 6,000 6,440 7,000 8,200
13 6,490 7,000 7,570 8,580
16 7,230 8,220 9,950 11,610
20 9,100 9,860 12,040 14,130
25 12,200 12,900 14,200 15,960
NPH 3 4,590 5,140 6,060 6,980
4 4,750 5,310 6,220 7,160
5 4,910 5,490 6,400 7,290
6 5,400 5,940 6,870 7,750
8 6,930 7,480 8,380 9,390
10 7,950 8,490 9,390 10,420
13 10,000 10,540 11,440 12,470
16 11,980 12,540 13,480 14,580
20 14,450 14,560 15,480 16,570
25 16,030 16,570 17,510 18,610
NMPH 5 5,810 6,370 7,110 8,200
6 6,510 7,050 7,790 8,910
8 8,130 8,650 9,390 10,600
10 9,050 9,590 10,350 11,550
13 11,280 11,880 12,600 13,730
16 13,010 13,300 14,320 15,300
20 15,040 15,600 16,520 17,640
25 18,050 18,610 19,510 20,770


■下地WPC®処理

Type D ¥基準単価 1~9本
2A4A6A 2B8B 2C10C 2D10D
NWSH 3 4,300 4,690 5,530 6,360
4 4,600 4,900 5,640 6,450
5 4,700 4,900 5,770 6,610
6 5,000 5,300 6,040 6,880
8 5,610 6,130 6,830 7,890
10 6,300 6,740 7,300 8,500
13 6,790 7,300 7,870 8,880
16 7,530 8,520 10,250 11,910
20 9,400 10,160 12,340 14,430
25 12,500 13,200 14,500 16,260
NWPH 3 4,890 5,440 6,360 7,280
4 5,050 5,610 6,520 7,460
5 5,210 5,790 6,700 7,590
6 5,700 6,240 7,170 8,050
8 7,230 7,780 8,680 9,690
10 8,250 8,790 9,690 10,720
13 10,300 10,840 11,740 12,770
16 12,280 12,840 13,780 14,880
20 14,750 14,860 15,780 16,870
25 16,330 16,870 17,810 18,910
NWMPH 5 6,110 6,670 7,410 8,500
6 6,810 7,350 8,090 9,210
8 8,430 8,950 9,690 10,900
10 9,350 9,890 10,650 11,850
13 11,580 12,180 12,900 14,030
16 13,310 13,600 14,620 15,600
20 15,340 15,900 16,820 17,940
25 18,350 18,910 19,810 21,070

追加工
