面打ちパンチ　　DLCコート処理　-Bタイプ-

関連ページ

TiCNコーティング  P.1724

DLCコーティング  P.1731

NWコーティング  P.1731

外形図・製品仕様

	表面処理	材質 硬度	型式	形状
-ショルダー-	DLCコーティング 表面処理3000HV	SKH51相当 61～64HRC	DLCコーティング N-SHMUB NWコーティング NW-SHMUB
		粉末ハイス鋼 64～67HRC	DLCコーティング N-PHMUB NWコーティング NW-PHMUB	コーティング処理品の刃先端面の研磨はコーティング前に行っております。
-欠円シャンク-	DLCコーティング 表面処理3000HV	SKH51相当 61～64HRC	DLCコーティング GN-SHMUB NWコーティング GNW-SHMUB
		粉末ハイス鋼 64～67HRC	DLCコーティング GN-PHMUB NWコーティング GNW-PHMUB	コーティング処理品の刃先端面の研磨はコーティング前に行っております。
-タップ付-	DLCコーティング 表面処理3000HV	粉末ハイス鋼 64～67HRC	DLCコーティング N-MPHMUB NWコーティング NW-MPHMUB
				コーティング処理品の刃先端面の研磨はコーティング前に行っております。

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
								F	C
				Type	D	L	min. P max.
-	7	-	-	ショルダー DLCコーティング N-SHMUB N-PHMUB NWコーティング NW-SHMUB NW-PHMUB	4	30.0～90.0	1.00～1.80	28≦F≦L-C-2.0	0.5≦C≦（D-P）/2-0.6
	8				5		2.00～2.80
	9				6		2.00～3.80
	11				8		3.00～5.80
	13				10	30.0～100.0	3.00～7.80
	16				13		6.00～10.80
	19				16		10.00～13.80
	23				20		13.00～17.80
	28				25		18.00～22.80
8	9	4.8	-	欠円シャンク DLCコーティング GN-SHMUB GN-PHMUB NWコーティング GNW-SHMUB GNW-PHMUB	6	50.0～90.0	2.00～2.60	29≦F≦L-C-2.0 and B≧L-F+2.0	0.5≦C≦（V-P）/2-0.6
13	11	5.8			8		3.00～3.60
	13	7.8			10	50.0～100.0	3.00～5.60
	16	10.8			13		6.00～8.60
19	19	13.8			16		10.00～11.60
	23	17.8			20		13.00～15.60
	28	22.8			25		18.00～20.60
-	-	-	3	タップ付 DLCコーティング N-MPHMUB NWコーティング NW-MPHMUB	5	30.0～70.0	2.00～2.80	28≦F≦L-C-2.0	0.5≦C≦（D-P）/2-0.6
					6		2.00～3.80
			4		8	30.0～90.0	3.00～5.80
			5		10		3.00～7.80
			6		13		6.00～10.80
					16		10.00～13.80
					20		13.00～17.80
					25		18.00～22.80

注文例

出荷日

•DLCコーティング・NWコーティング（N-・NW-）
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

	型式	-	L	-	P	-	F	-	C	-	（PKC・・・etc.）
	GN-SHMRUA5	-	55	-	P2.40	-	F51.0	-	C0.5	-	PKC

P.1721

関連情報

面取り時に盛り上がった部分にも面打ちを行いま

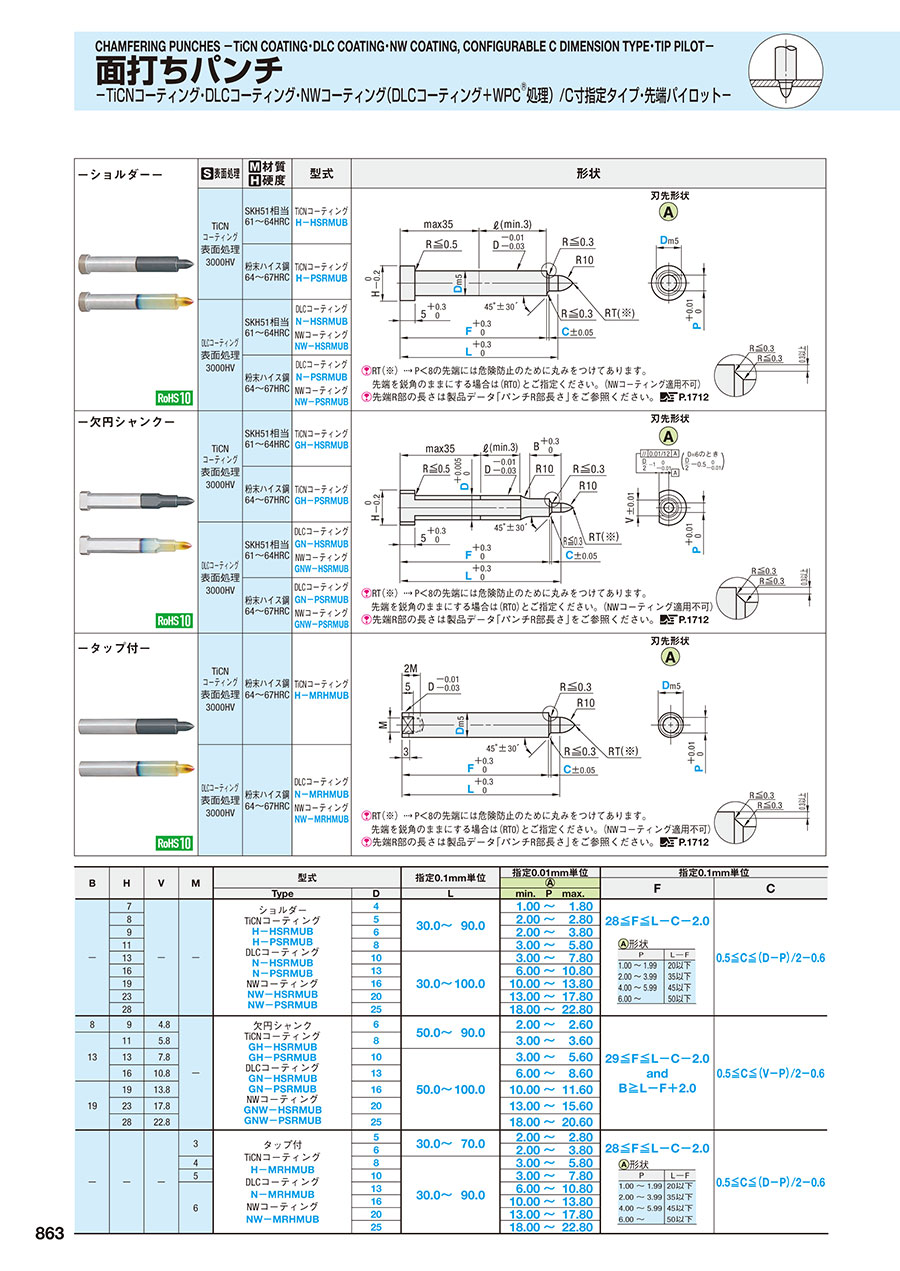

外形図・製品仕様

	表面処理	材質 硬度	型式	形状
-ショルダー-	DLCコーティング 表面処理3000HV	SKH51相当 61～64HRC	DLCコーティング N-HSRMUB NWコーティング NW-HSRMUB
		粉末ハイス鋼 64～67HRC	DLCコーティング N-PSRMUB NWコーティング NW-PSRMUB	RT（※） P＜8の先端には危険防止のために丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可） 先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-欠円シャンク-	DLCコーティング 表面処理3000HV	SKH51相当 61～64HRC	DLCコーティング GN-HSRMUB NWコーティング GNW-HSRMUB
		粉末ハイス鋼 64～67HRC	DLCコーティング GN-PSRMUB NWコーティング GNW-PSRMUB	RT（※） P＜8の先端には危険防止のために丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可） 先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712
-タップ付-	DLCコーティング 表面処理3000HV	粉末ハイス鋼 64～67HRC	DLCコーティング N-MRHMUB NWコーティング NW-MRHMUB
				RT（※） P＜8の先端には危険防止のために丸みをつけてあります。 先端を鋭角のままにする場合は（RT0）とご指定ください。（NWコーティング適用不可） 先端R部の長さは製品データ「パンチR部長さ」をご参照ください。 P.1712

規格表

B	H	V	M	型式		指定0.1mm単位	指定0.01mm単位	指定0.1mm単位
								F	C
				Type	D	L	min. P max.
-	7	-	-	ショルダー DLCコーティング N-HSRMUB N-PSRMUB NWコーティング NW-HSRMUB NW-PSRMUB	4	30.0～90.0	1.00～1.80	28≦F≦L-C-2.0	0.5≦C≦（D-P）/2-0.6
	8				5		2.00～2.80
	9				6		2.00～3.80
	11				8		3.00～5.80
	13				10	30.0～100.0	3.00～7.80
	16				13		6.00～10.80
	19				16		10.00～13.80
	23				20		13.00～17.80
	28				25		18.00～22.80
8	9	4.8	-	欠円シャンク DLCコーティング GN-HSRMUB GN-PSRMUB NWコーティング GNW-HSRMUB GNW-PSRMUB	6	50.0～90.0	2.00～2.60	29≦F≦L-C-2.0 and B≧L-F+2.0	0.5≦C≦（V-P）/2-0.6
13	11	5.8			8		3.00～3.60
	13	7.8			10	50.0～100.0	3.00～5.60
	16	10.8			13		6.00～8.60
19	19	13.8			16		10.00～11.60
	23	17.8			20		13.00～15.60
	28	22.8			25		18.00～20.60
-	-	-	3	タップ付 DLCコーティング N-MRHMUB NWコーティング NW-MRHMUB	5	30.0～70.0	2.00～2.80	28≦F≦L-C-2.0	0.5≦C≦（D-P）/2-0.6
					6		2.00～3.80
			4		8	30.0～90.0	3.00～5.80
			5		10		3.00～7.80
			6		13		6.00～10.80
					16		10.00～13.80
					20		13.00～17.80
					25		18.00～22.80

注文例

出荷日

•DLCコーティング・NWコーティング（N-・NW-）
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1721

関連情報

面取り時に盛り上がった部分にも面打ちを行います。
