カム用ストリッパ スチールパッド

カム用ストリッパ スチールパッド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • カム用ストリッパ スチールパッド
  • カム用ストリッパ スチールパッド

PDFP.795

型番

商品を一つに絞り込むとこちらに型番が表示されます

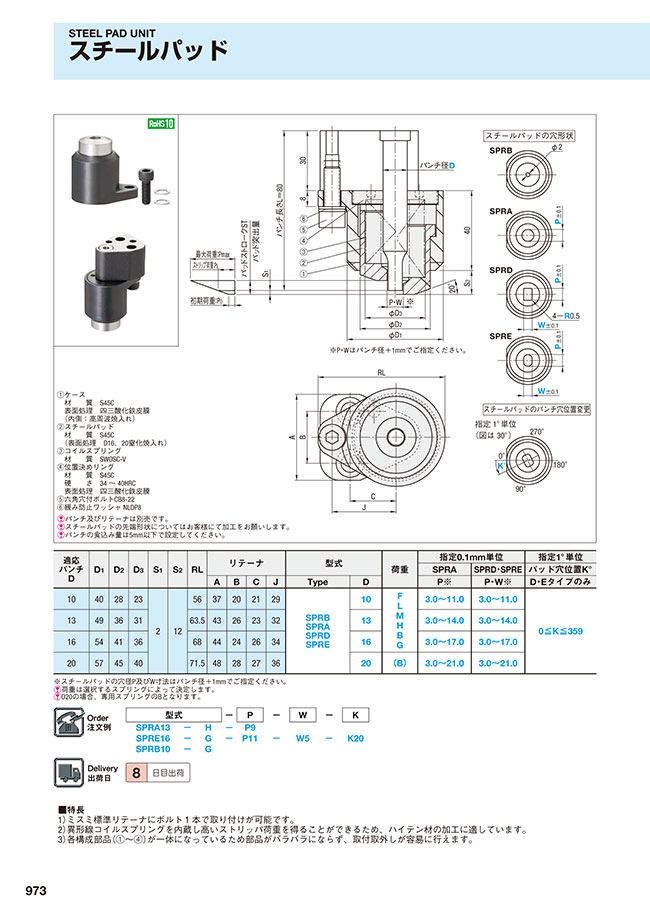

カム用ストリッパ スチールパッド:関連画像


①ケース
 材  質 S45C
 表面処理 四三酸化鉄皮膜
 (内側:高周波焼入れ)
②スチールパッド
 材  質 S45C
 (表面処理 D16、20窒化焼入れ)
③コイルスプリング
 材  質 SWOSC-V
④位置決めリング
 材  質 S45C
 硬  さ 34~40HRC
 表面処理 四三酸化鉄皮膜
⑤六角穴付ボルトCB8-22
⑥緩み防止ワッシャNLDP8



カム用ストリッパ スチールパッド:関連画像

カム用ストリッパ スチールパッド:関連画像


パンチ及びリテーナは別売りです。
スチールパッドの穴径P及びW寸法はパンチ径+1mmで設定してください。
スチールパッドの先端形状についてはお客様にて加工をお願いします。
パンチの食込み量は5mm以下で設定してください。


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~9セット10~1920~2930~4041~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
SPRA10-B-P[3-11/0.1]
SPRA10-F-P[3-11/0.1]
SPRA10-G-P[3-11/0.1]
SPRA10-H-P[3-11/0.1]
SPRA10-L-P[3-11/0.1]
SPRA10-M-P[3-11/0.1]
SPRA13-B-P[3-14/0.1]
SPRA13-F-P[3-14/0.1]
SPRA13-G-P[3-14/0.1]
SPRA13-H-P[3-14/0.1]
SPRA13-L-P[3-14/0.1]
SPRA13-M-P[3-14/0.1]
SPRA16-B-P[3-17/0.1]
SPRA16-F-P[3-17/0.1]
SPRA16-G-P[3-17/0.1]
SPRA16-H-P[3-17/0.1]
SPRA16-L-P[3-17/0.1]
SPRA16-M-P[3-17/0.1]
SPRA20-B-P[3-21/0.1]
SPRB10-B
SPRB10-F
SPRB10-G
SPRB10-H
SPRB10-L
SPRB10-M
SPRB13-B
SPRB13-F
SPRB13-G
SPRB13-H
SPRB13-L
SPRB13-M
SPRB16-B
SPRB16-F
SPRB16-G
SPRB16-H
SPRB16-L
SPRB16-M
SPRB20-B
SPRD10-B-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD10-F-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD10-G-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD10-H-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD10-L-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD10-M-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRD13-B-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD13-F-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD13-G-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD13-H-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD13-L-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD13-M-P[3-14/0.1]-W[3-14/0.1]-K[0-359/1]
SPRD16-B-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD16-F-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD16-G-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD16-H-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD16-L-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD16-M-P[3-17/0.1]-W[3-17/0.1]-K[0-359/1]
SPRD20-B-P[3-21/0.1]-W[3-21/0.1]-K[0-359/1]
SPRE10-B-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRE10-F-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
SPRE10-G-P[3-11/0.1]-W[3-11/0.1]-K[0-359/1]
型番通常単価スライド値引通常
出荷日
RoHSセレクトリング形状 D(適応パンチ径) 荷重タイプ K(角度)
(°)
P(パンチ刃先寸法+1mm)
(mm)
W(パンチ刃先寸法+1mm)
(mm)

-

12日目 対応A10B-3 ~ 11-

-

12日目 対応A10F-3 ~ 11-

-

12日目 対応A10G-3 ~ 11-

-

12日目 対応A10H-3 ~ 11-

-

12日目 対応A10L-3 ~ 11-

-

12日目 対応A10M-3 ~ 11-

-

12日目 対応A13B-3 ~ 14-

-

12日目 対応A13F-3 ~ 14-

-

12日目 対応A13G-3 ~ 14-

-

12日目 対応A13H-3 ~ 14-

-

12日目 対応A13L-3 ~ 14-

-

12日目 対応A13M-3 ~ 14-

-

12日目 対応A16B-3 ~ 17-

-

12日目 対応A16F-3 ~ 17-

-

12日目 対応A16G-3 ~ 17-

-

12日目 対応A16H-3 ~ 17-

-

12日目 対応A16L-3 ~ 17-

-

12日目 対応A16M-3 ~ 17-

-

12日目 対応A20B-3 ~ 21-

4,500円

あり 12日目 対応φ2丸形状10B---

4,500円

あり 12日目 対応B10F---

4,500円

あり 12日目 対応φ2丸形状10G---

4,500円

あり 12日目 対応φ2丸形状10H---

4,500円

あり 12日目 対応B10L---

4,500円

あり 12日目 対応B10M---

5,500円

あり 12日目 対応φ2丸形状13B---

5,500円

あり 12日目 対応B13F---

5,500円

あり 12日目 対応φ2丸形状13G---

5,500円

あり 12日目 対応φ2丸形状13H---

5,500円

あり 12日目 対応B13L---

5,500円

あり 12日目 対応B13M---

6,500円

あり 12日目 対応φ2丸形状16B---

6,500円

あり 12日目 対応B16F---

6,500円

あり 12日目 対応φ2丸形状16G---

6,500円

あり 12日目 対応φ2丸形状16H---

6,500円

あり 12日目 対応B16L---

6,500円

あり 12日目 対応B16M---

7,500円

あり 12日目 対応φ2丸形状20B---

-

15日目 対応D10B0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D10F0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D10G0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D10H0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D10L0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D10M0 ~ 3593 ~ 113 ~ 11

-

15日目 対応D13B0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D13F0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D13G0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D13H0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D13L0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D13M0 ~ 3593 ~ 143 ~ 14

-

15日目 対応D16B0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D16F0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D16G0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D16H0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D16L0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D16M0 ~ 3593 ~ 173 ~ 17

-

15日目 対応D20B0 ~ 3593 ~ 213 ~ 21

-

15日目 対応E10B0 ~ 3593 ~ 113 ~ 11

-

15日目 対応E10F0 ~ 3593 ~ 113 ~ 11

-

15日目 対応E10G0 ~ 3593 ~ 113 ~ 11

Loading...

規格表


カム用ストリッパ スチールパッド:関連画像
・規格表
適応
パンチ
D
D1D2D3S1S2RLリテーナ型式荷重指定0.1mm単位指定1°単位¥基準単価 1~9セット
SPRASPRD・SPREパッド穴位置K°SPRB
(ブランク)
SPRASPRD
SPRE
ABCJTypeDPP・WD・Eタイプのみ
104028162125637202129SPRB
SPRA
SPRD
SPRE
10F
L
M
H
B
G
3.011.03.011.00K3594,5005,5006,000
1349362063.543262332133.014.03.014.05,5006,2006,700
165441256844242634163.017.03.017.06,5007,5008,000
2057452571.54828273620(B)3.021.03.021.07,5009,0009,500
荷重は選択するスプリングによって決定します。
D20の場合、専用スプリングのBとなります。

納期



運送所要日数はこちら

仕様・概要

■ パッドストローク(mm)とコイルスプリングの荷重(N)

 FLMHBGコイル
スプリング
ストローク(mm)荷重(N)ストローク(mm)荷重(N)ストローク(mm)荷重(N)ストローク(mm)荷重(N)ストローク(mm)荷重(N)ストローク(mm)荷重(N)
D10初期020041074014802390294SWF22-40
SWL22-40
SWM22-40
SWH22-40
SWB22-40
SWG22-40
ストリップ時25921232223244427172882
寿命
(万回)
10010216104519.27586.611255.415305.41882
50108177.612736.217216.22117
308.614217191272352
D13初期0350740138027604410588SWF30-40
SWL30-40
SWM30-40
SWH30-40
SWB30-40
SWG30-40
ストリップ時21062222241428282132321768
寿命
(万回)
10010388108159.214086.620985.428225.43763
501015187.623746.231756.24234
308.626507352874704
D16初期04801010188037506000772SWF35-40
SWL35-40
SWM35-40
SWH35-40
SWB35-40
SWG35-40
ストリップ時214423032564211252180022316
寿命
(万回)
100105281011119.219186.628505.438405.44941
501020687.632256.243206.25558
308.636007480076176
D20初期 0531 専用スプリング
SWB39-40
ストリップ時21593
寿命
(万回)
1005.43398
506.23823
3074248
注)コイルスプリングの寿命は こちらのコイルスプリングの使用方法と注意点に基づいた使用回数です。
  (斜めや横方向に設置すると寿命は低下しますので、あくまで参考値としてお考えください。

■特長
1)ミスミ標準リテーナにボルト1本で取り付けが可能です。
2)異形線コイルスプリングを内蔵し高いストリッパ荷重を得ることができるため、ハイテン材の加工に適しています。
3)各構成部品(①~④)が一体になっているため部品がバラバラにならず、取付取外しが容易に行えます。

■適用リテーナ
型式ページ
HDP-APHDPARHDP-AN こちら
HDP-FPHDPFRHDP-FN
DP-APDP-ADDPARDP-ANこちら
DP-FPDP-FDDPFRDP-FN
CP-APCP-ADCPARCP-ANこちら
CP-FPCP-FDCPFRCP-FN
AP-APAPARAP-AN こちら
AP-FPAPFRAP-FN
FP-APFPARFP-AN こちら
FP-FPFPFRFP-FN

使用例

カム用ストリッパ スチールパッド:関連画像
サイドピアス(下置きカム、吊カム使用時)のウレタンストリッパ、(カム)パッドの代替として使用することができます。
