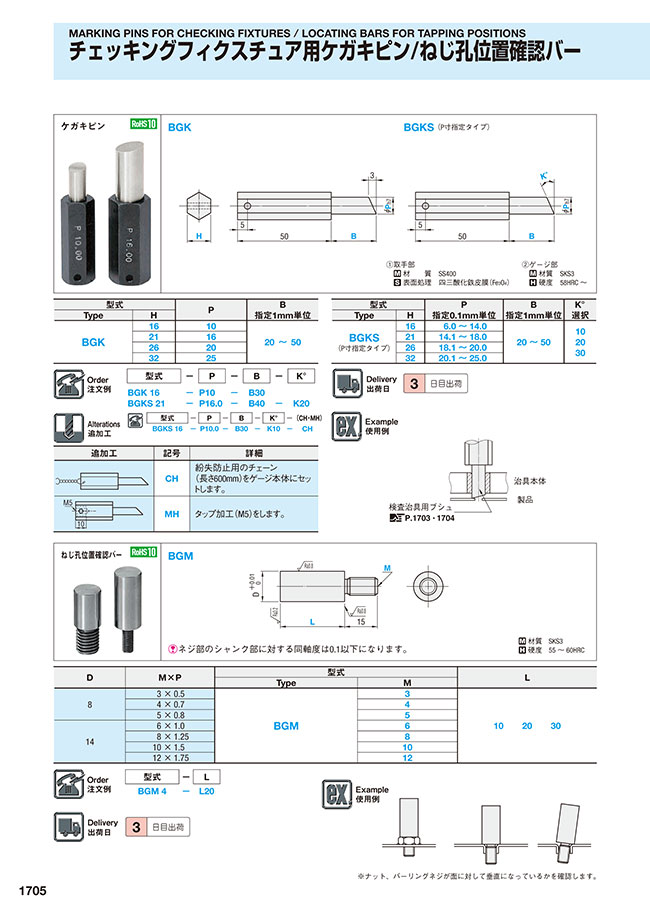

外形図・製品仕様
材質 SKS3
硬度 55～60HRC
ネジ部のシャンク部に対する同軸度は0.1以下になります。
規格表
| D | M×P | 型式 | L | |||
|---|---|---|---|---|---|---|
| Type | M | |||||
| 8 | 3 × 0.5 | BGM | 3 | 10 | 20 | 30 |
| 4 × 0.7 | 4 | |||||
| 5 × 0.8 | 5 | |||||
| 14 | 6 × 1.0 | 6 | ||||
| 8 × 1.25 | 8 | |||||
| 10 × 1.5 | 10 | |||||
| 12 × 1.75 | 12 | |||||
注文例
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
M(ねじ径)(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
L(シャンク部長さ)(mm)
- 10
- 20
- 30
タイプ
- BGM
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ナット、バーリングネジが面に対して垂直になっているか確認する、ねじ孔位置確認バーです。
ねじ孔位置確認バーのレビュー
製品の後加工
5
5.02021/02/22
先にタップがしてありワイヤーカットをしなくてはならない場合もあり
タップに対して垂直、平行に切らなくてはいけなく
タップ...もっと読む
1人が参考にしています。
