ミスミ

チェッキングフィクスチェア用ケガキピン

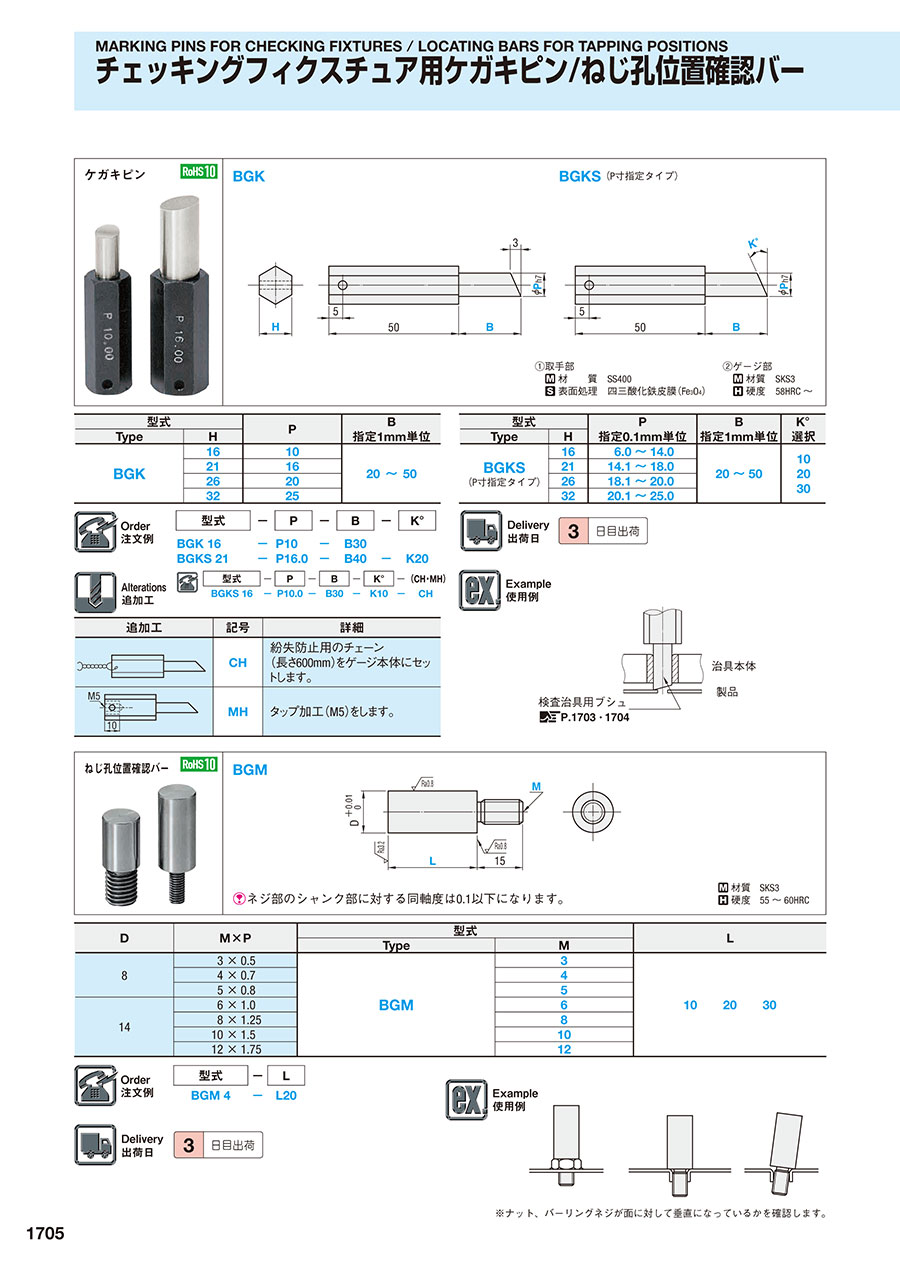

カタログ |P.1705

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

チェッキングフィクスチェア用ケガキピンとなります。材質は取手部がSS400、ゲ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

①	取手部		②	ゲージ部
	材質	SS400		材質	SKS3
	表面処理	四三酸化鉄皮膜（Fe₃O₄）		硬度	58HRC ～

規格表

型式		P	B 指定1mm単位
Type	H	P	B 指定1mm単位
BGK	16	10	20～50
	21	16
	26	20
	32	25

型式		P 指定0.1mm単位	B 指定1mm単位	K° 選択
Type	H	P 指定0.1mm単位	B 指定1mm単位	K° 選択
BGKS （P寸指定タイプ）	16	6.0～14.0	20 ～ 50	10 20 30
	21	14.1～18.0
	26	18.1～20.0
	32	20.1～25.0

注文例

出荷日

追加工

型番リスト

表示件数

型番

BGKS16-P[6-14/0.1]-B[20-50/1]-K[10-30/10]

BGKS21-P[14.1-18/0.1]-B[20-50/1]-K[10-30/10]

BGKS26-P[18.1-20/0.1]-B[20-50/1]-K[10-30/10]

BGKS32-P[20.1-25/0.1]-B[20-50/1]-K[10-30/10]

仕様

H(二面幅)

(mm)

P(先端径)

(mm)

B(先端径長さ)

(mm)

K(テーパ角度)

(°)

RoHS?

最小発注数量

P寸固定	16	10	20 ～ 50	-	10	1個
P寸固定	21	16	20 ～ 50	-	10	1個
P寸固定	26	20	20 ～ 50	-	10	1個
P寸固定	32	25	20 ～ 50	-	10	1個
P寸指定	16	6 ～ 14	20 ～ 50	10 ～ 30	10	1個
P寸指定	21	14.1 ～ 18	20 ～ 50	10 ～ 30	10	1個
P寸指定	26	18.1 ～ 20	20 ～ 50	10 ～ 30	10	1個
P寸指定	32	20.1 ～ 25	20 ～ 50	10 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

チェッキングフィクスチェア用ケガキピンとなります。材質は取手部がSS400、ゲージ部が合金工具鋼（SKS3）です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
