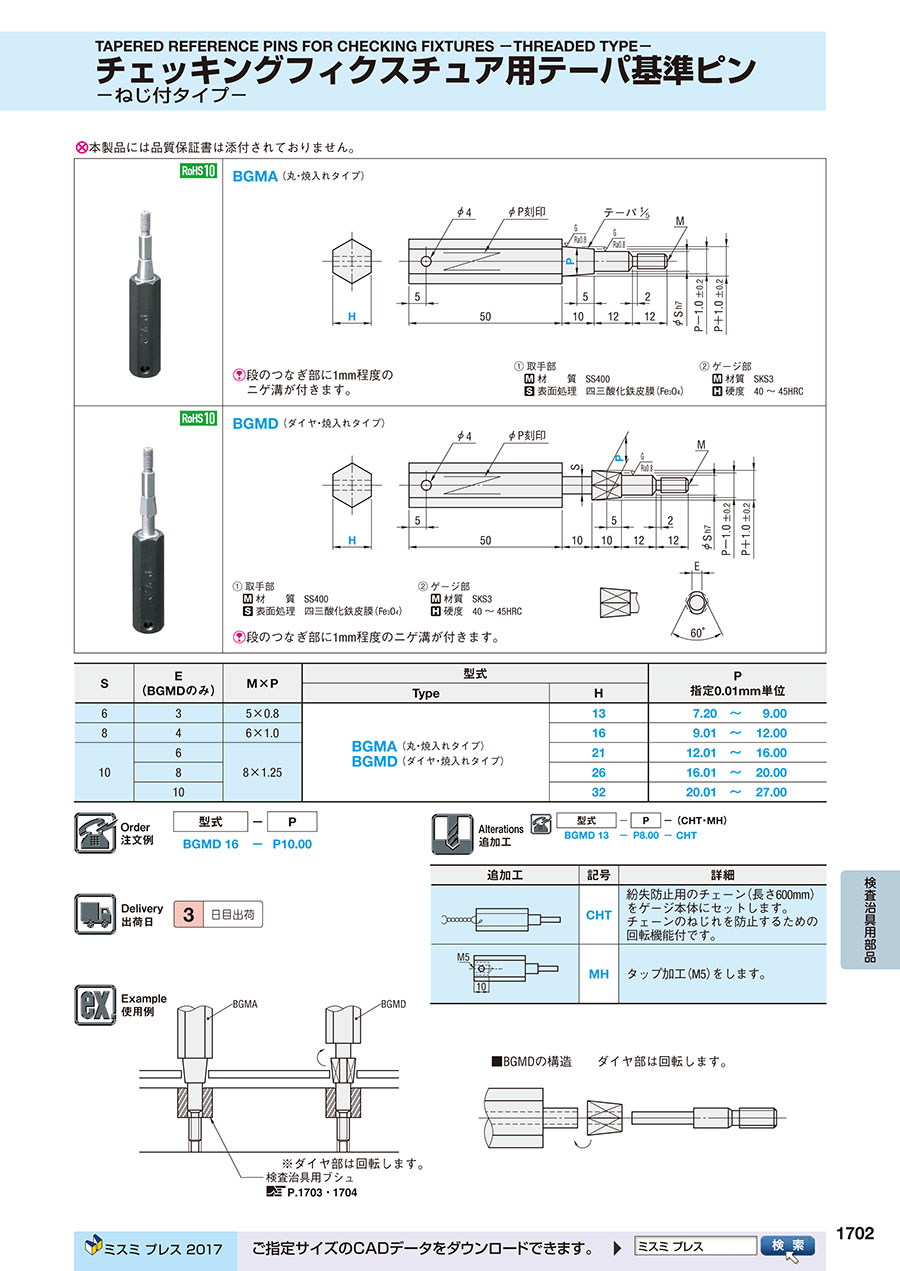

チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ

PDFP.1527

型番

商品を一つに絞り込むとこちらに型番が表示されます

チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像

①取手部                       ②ゲージ部
材   質  SS400               材   質 SKS3
表面処理  四三酸化鉄皮膜(Fe3O4)     硬   度 40~45HRC

BGMD(ダイヤ・焼入れタイプ)
チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像


段のつなぎ部に1mm程度のニゲ溝が付きます。
型番
BGMD13-P[7.2-9/0.01]
BGMD16-P[9.01-12/0.01]
BGMD21-P[12.01-16/0.01]
BGMD26-P[16.01-20/0.01]
BGMD32-P[20.01-27/0.01]
型番通常単価スライド値引通常
出荷日
RoHSH(二面幅)
(mm)
P(テーパ部径)
(mm)

-

3日目 対応137.2 ~ 9

-

3日目 対応169.01 ~ 12

-

3日目 対応2112.01 ~ 16

-

3日目 対応2616.01 ~ 20

-

3日目 対応3220.01 ~ 27

Loading...

  1. 1

規格表


チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像
・規格表
SE
(BGMDのみ)
M×P型式P
指定0.01mm単位
¥基準単価 1~9本
TypeHBGMD
635×0.8BGMD (ダイヤ・焼入れタイプ)137.20 ~9.005,560
846×1.0169.01 ~12.006,170
1068×1.252112.01 ~16.006,770
82616.01 ~20.007,520
103220.01 ~27.008,270

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

使用例

チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像

※ダイヤ部は回転します。

■BGMDの構造
ダイヤ部は回転します。
チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像

追加工

追加工価格も数量スライド適用 こちら
チェッキングフィクスチェア用テーパ基準ピン ねじ付タイプ ダイヤ・総焼入れタイプ:関連画像




基本情報

焼入れ
