チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ

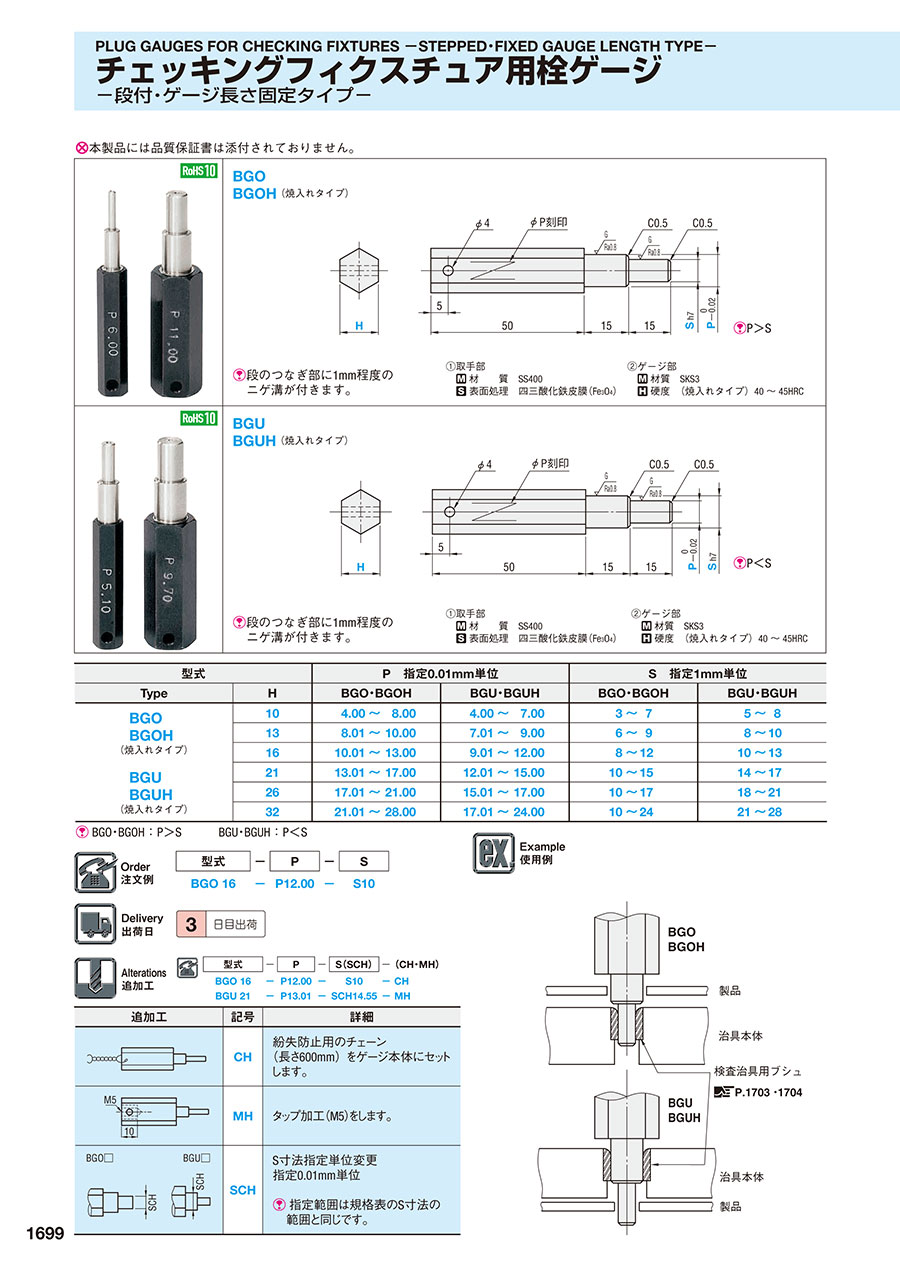

PDFP.1525

型番

商品を一つに絞り込むとこちらに型番が表示されます

チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ:関連画像

①取手部                       ②ゲージ部
材   質  SS400               材   質 SKS3
表面処理  四三酸化鉄皮膜(Fe3O4)     硬   度 (焼入れタイプ)40~45HRC

BGU
BGUH(焼入れタイプ)
チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ:関連画像


段のつなぎ部に1mm程度のニゲ溝が付きます。
型番
BGU10-P[4-7/0.01]-S[5-8/1]
BGU10-P[4-7/0.01]-SCH[5-8/0.01]
BGU13-P[7.01-9/0.01]-S[8-10/1]
BGU13-P[7.01-9/0.01]-SCH[8-10/0.01]
BGU16-P[9.01-12/0.01]-S[10-13/1]
BGU16-P[9.01-12/0.01]-SCH[10-13/0.01]
BGU21-P[12.01-15/0.01]-S[14-17/1]
BGU21-P[12.01-15/0.01]-SCH[14-17/0.01]
BGU26-P[15.01-17/0.01]-S[18-21/1]
BGU26-P[15.01-17/0.01]-SCH[18-21/0.01]
BGU32-P[17.01-24/0.01]-S[21-28/1]
BGU32-P[17.01-24/0.01]-SCH[21-28/0.01]
BGUH10-P[4-7/0.01]-S[5-8/1]
BGUH10-P[4-7/0.01]-SCH[5-8/0.01]
BGUH13-P[7.01-9/0.01]-S[8-10/1]
BGUH13-P[7.01-9/0.01]-SCH[8-10/0.01]
BGUH16-P[9.01-12/0.01]-S[10-13/1]
BGUH16-P[9.01-12/0.01]-SCH[10-13/0.01]
BGUH21-P[12.01-15/0.01]-S[14-17/1]
BGUH21-P[12.01-15/0.01]-SCH[14-17/0.01]
BGUH26-P[15.01-17/0.01]-S[18-21/1]
BGUH26-P[15.01-17/0.01]-SCH[19-21/0.01]
BGUH32-P[17.01-24/0.01]-S[21-28/1]
BGUH32-P[17.01-24/0.01]-SCH[21-28/0.01]
型番通常単価スライド値引通常
出荷日
RoHS焼入れ H(二面幅)
(mm)
P(ゲージ寸法)
(mm)
S(ゲージ寸法)
(mm)
SCH(S寸法指定 0.01mm単位変更)
(mm)

-

3日目 対応104 ~ 75 ~ 8-

-

3日目 対応104 ~ 7-5 ~ 8

-

3日目 対応137.01 ~ 98 ~ 10-

-

3日目 対応137.01 ~ 9-8 ~ 10

-

3日目 対応169.01 ~ 1210 ~ 13-

-

3日目 対応169.01 ~ 12-10 ~ 13

-

3日目 対応2112.01 ~ 1514 ~ 17-

-

3日目 対応2112.01 ~ 15-14 ~ 17

-

3日目 対応2615.01 ~ 1718 ~ 21-

-

3日目 対応2615.01 ~ 17-18 ~ 21

-

3日目 対応3217.01 ~ 2421 ~ 28-

-

3日目 対応3217.01 ~ 24-21 ~ 28

-

3日目 対応104 ~ 75 ~ 8-

-

3日目 対応104 ~ 7-5 ~ 8

-

3日目 対応137.01 ~ 98 ~ 10-

-

3日目 対応137.01 ~ 9-8 ~ 10

-

3日目 対応169.01 ~ 1210 ~ 13-

-

3日目 対応169.01 ~ 12-10 ~ 13

-

3日目 対応2112.01 ~ 1514 ~ 17-

-

3日目 対応2112.01 ~ 15-14 ~ 17

-

3日目 対応2615.01 ~ 1718 ~ 21-

-

3日目 対応2615.01 ~ 17-19 ~ 21

-

3日目 対応3217.01 ~ 2421 ~ 28-

-

3日目 対応3217.01 ~ 24-21 ~ 28

Loading...

  1. 1

規格表


チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ:関連画像
・規格表
型式P 指定0.01mm単位S 指定1mm単位¥基準単価 1~9本
TypeHBGU・BGUHBGU・BGUHBGUBGUH
BGU
BGUH
(焼入れタイプ)
104.00~7.005~81,2601,730
137.01~9.008~101,3501,860
169.01~12.0010~131,4401,980
2112.01~15.0014~171,5302,120
2615.01~17.0018~211,6202,260
3217.01~24.0021~281,7102,400
BGU・BGUH:P<S

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

使用例

チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ:関連画像

検査治具用ブシュ こちら

追加工

追加工価格も数量スライド適用 こちら
チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ固定 二段目S寸h7タイプ:関連画像
