精密級大口径超硬限界ゲージ 片口段付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目
片口段付タイプの精密級大口径超硬限界ゲージです。材質は取手部がアルミ、ゲージ部は超硬合金です。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
本製品には品質保証書を添付します。
T-S≦1
S+0.003＜T
BとCのつなぎ部に1mm程度のニゲ溝が付きます。
| ① | 取手部 | ② | ゲージ部 | |||
| 材質 | アルミ | 材質 | V20 | |||
| 表面処理 | ブラックアルマイト | 硬度 | 88 ～ 89HRA | |||
規格表
| L | B | C | d | F | G | H | 型式 | P（適用ノミナル値） 指定0.001mm単位 | S・T 指定0.001mm単位 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 86 | 12 | 8 | 7 | 60 | 6 | 12 | VGSB | 14 | 10.000～14.000 | 9.901～14.100 |
| 104 | 16 | 10 | 9 | 70 | 8 | 14 | 18 | 14.001～18.000 | 13.901～18.100 | |
| 108 | 12 | 12 | 17 | 24 | 18.001～24.000 | 17.901～24.100 | ||||
公差表示
公差表示は図のようにSとTの値は刻印をしないでP寸法との差を表示します。
● S+0.003＜T
● P寸法は適用ノミナル値（測定する基準寸法）
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |

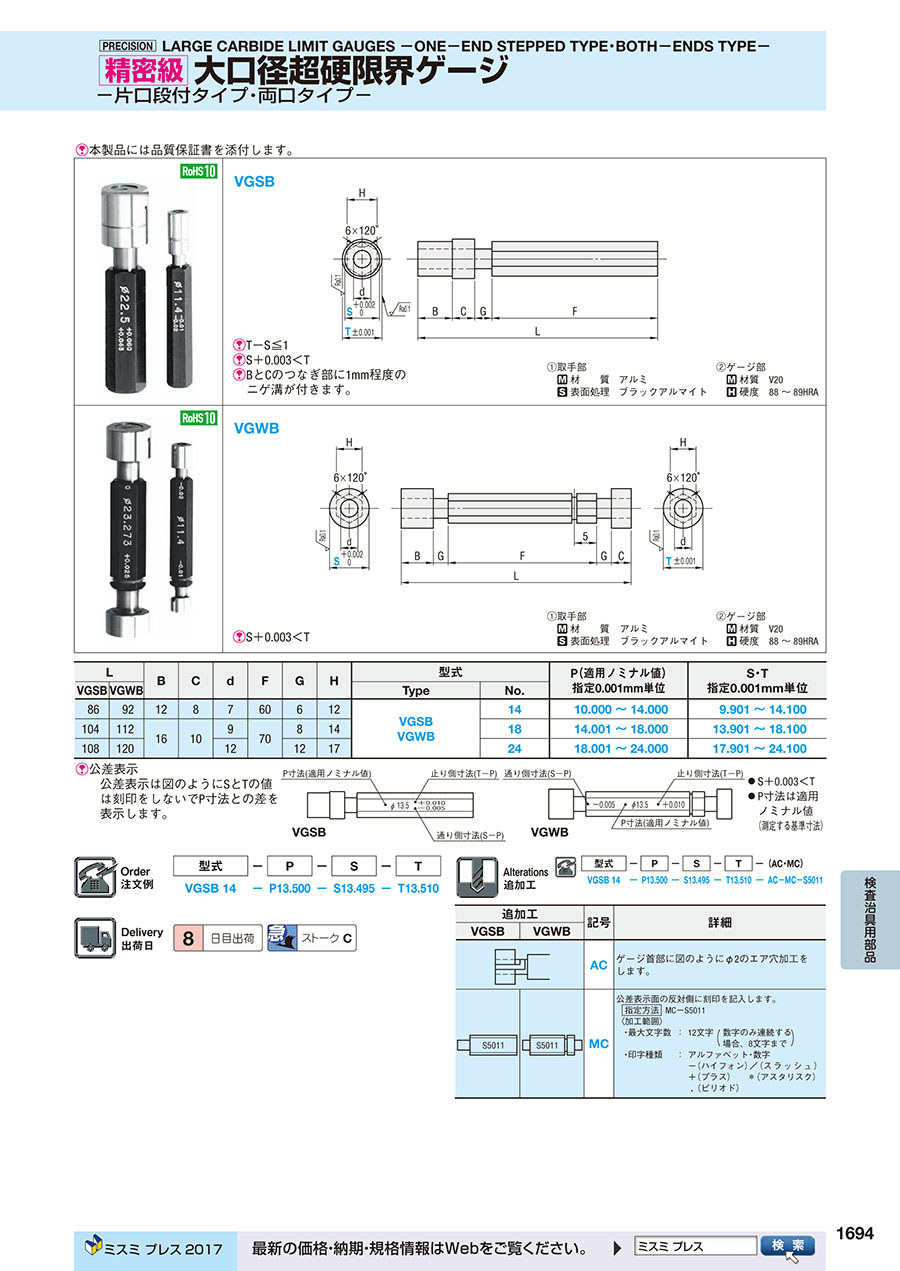

カタログ
精密級大口径超硬限界ゲージ 片口段付タイプのレビュー
製品の検査
4
4.02017/01/16
ほとんど、オーダーメイドの製品ですが納期通りに納入されるため計画が立てやすいです。
できればもう少し納期が短いとありがた...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QP(ノミナル値)とはどういう事か教えてください
A
P(ノミナル値)とはお客様が測定したい穴径を意味します
Qアルミに近い柔らかい物に使用した場合、ゲージにより傷が付いたりしますか？面取りなどはどのように加工されていますか？
A
アルミなどの柔らかい材質に使用する場合は十分注意し使用しないと傷が付く可能性があります。また、糸面取りがついています。
