高荷重用ウレタン -穴無タイプ-
- 通常単価(税別)
- 1,060円～8,100円
- 税込単価
- 1,166円～8,910円
通常出荷日：在庫品1日目当日出荷可能
穴無タイプの高荷重ウレタンスとなります。円柱タイプとなります。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
硬度ショアA90
規格表
| F＝L×20% | F＝L×25% | F＝L×30% | D | L | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N {kgf} | F mm | 荷重 N {kgf} | F mm | 荷重 N {kgf} | V | |||
| 12.4 | 7551 {770} | 15.5 | 9807 {1000} | 18.6 | 14710 {1500} | 58 | 50 | 62 | EX 5060 |
| 16.4 | 20.5 | 24.6 | 82 | EX 5080 | |||||
| 12.4 | 11082 {1130} | 15.5 | 15004 {1530} | 18.6 | 21575 {2200} | 70 | 60 | 62 | EX 6060 |
| 16.4 | 20.5 | 24.6 | 82 | EX 6080 | |||||
| 16.4 | 20104 {2050} | 20.5 | 27753 {2830} | 24.6 | 41188 {4200} | 92 | 80 | 82 | EX 8080 |
| 20.6 | 25.8 | 30.9 | 103 | EX 80100 | |||||
| 16.4 | 29420 {3000} | 20.5 | 41188 {4200} | 24.6 | 61292 {6250} | 114 | 100 | 82 | EX 10080 |
| 20.6 | 25.8 | 30.9 | 103 | EX 100100 | |||||
| 24.6 | 30.8 | 36.9 | 123 | EX 100120 | |||||
・荷重｛kgf｝＝荷重N×0.101972
上記の荷重関連データは保証値ではなく、参考値となっております。
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,620円 ( 6,182円 ) | 在庫品1日目当日出荷可能 |
6,790円 ( 7,469円 ) | 在庫品1日目当日出荷可能 |
8,100円 ( 8,910円 ) | 在庫品1日目当日出荷可能 |
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
4,450円 ( 4,895円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |

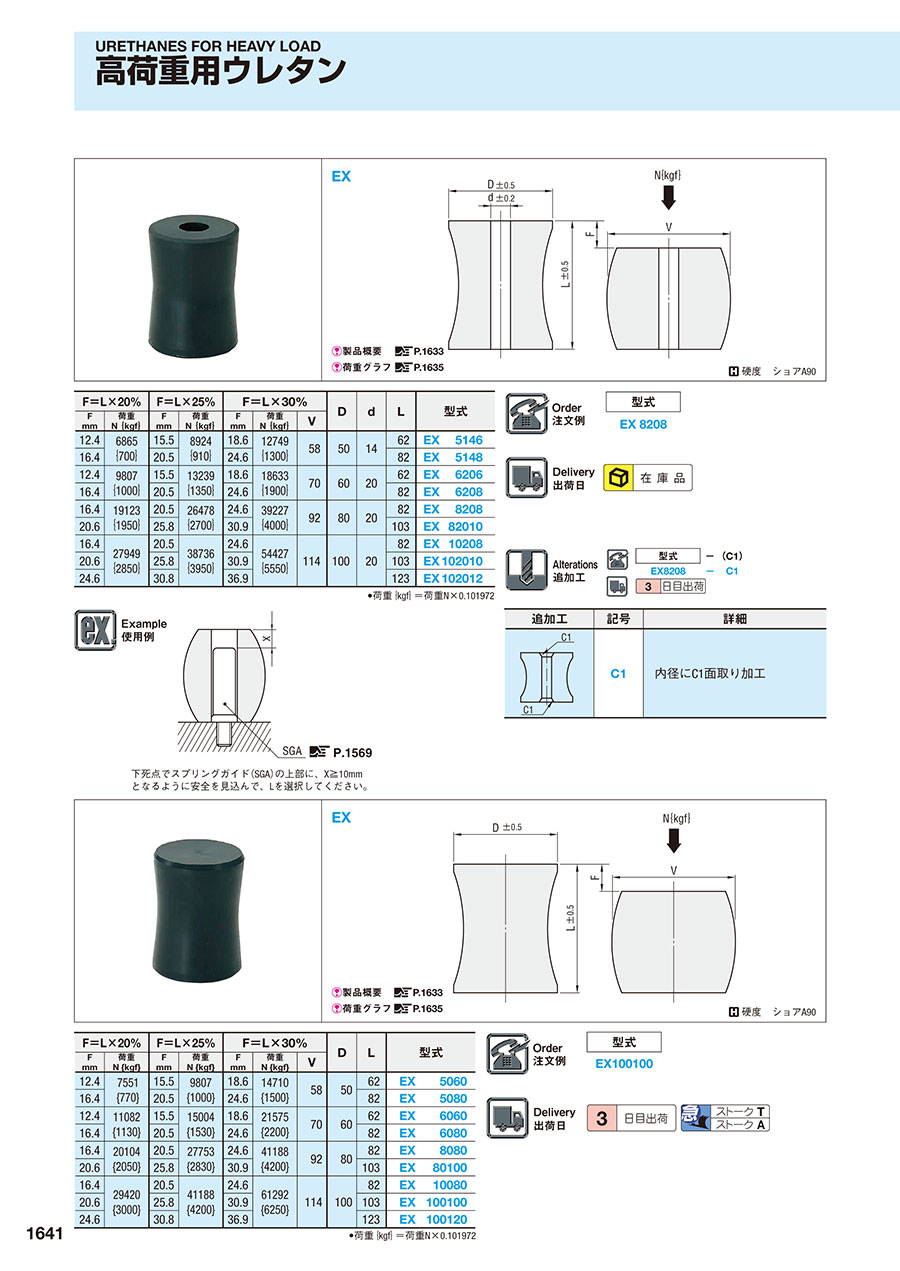

カタログ
