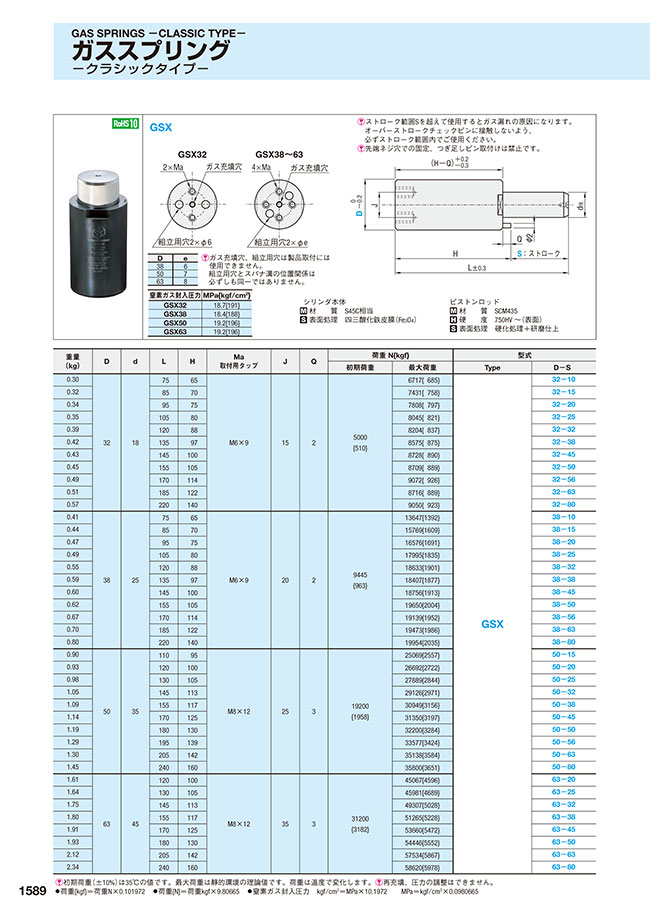

カタログ |P.1589

ミスミ

ガススプリング GSX

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

外径38以上のサイズは取付用のタップ穴が4つあり、取付時の安定性を向上しています。

3.73.7

よく一緒に見られています

ミスミ

ガススプリング GSP

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガススプリング GSN

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

ガス本体タイプ
GSX
配管時ガス抜き
無

無料3D-CADライブラリー申し込み受付中

未確定 42 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

シリンダ本体		ピストンロッド
材質	S45C相当	材質	SCM435
表面処理	四三酸化鉄皮膜（Fe₃O₄）	硬度	750HV ～（表面）
		表面処理	硬化処理+研磨仕上

D	e
38	6
50	7
63	8

ガス充填穴、組立用穴は製品取付には使用できません。
組立用穴とスパナ溝の位置関係は必ずしも同一ではありません。

窒素ガス封入圧力	MPa{kgf/cm²}
GSX32	18.7{191}
GSX38	18.4{188}
GSX50	19.2{196}
GSX63	19.2{196}

ストローク範囲Sを超えて使用するとガス漏れの原因になります。
オーバーストロークチェックピンに接触しないよう、必ずストローク範囲内でご使用ください。
先端ネジ穴での固定、つぎ足しピン取付けは禁止です。

規格表

重量（kg）	D	d	L	H	Ma 取付用タップ	J	Q	荷重 N{kgf}		型式
重量（kg）	D	d	L	H	Ma 取付用タップ	J	Q	初期荷重	最大荷重	Type	D-S
0.30	32	18	75	65	M6×9	15	2	5000 {510}	6717{685}	GSX	32-10
0.32			85	70					7431{758}		32-15
0.34			95	75					7808{797}		32-20
0.35			105	80					8045{821}		32-25
0.39			120	88					8204{837}		32-32
0.42			135	97					8575{875}		32-38
0.43			145	100					8728{890}		32-45
0.45			155	105					8709{889}		32-50
0.49			170	114					9072{926}		32-56
0.51			185	122					8716{889}		32-63
0.57			220	140					9050{923}		32-80
0.41	38	25	75	65	M6×9	20	2	9445 {963}	13647{1392}		38-10
0.44			85	70					15769{1609}		38-15
0.47			95	75					16576{1691}		38-20
0.49			105	80					17995{1835}		38-25
0.55			120	88					18633{1901}		38-32
0.59			135	97					18407{1877}		38-38
0.60			145	100					18756{1913}		38-45
0.62			155	105					19650{2004}		38-50
0.67			170	114					19139{1952}		38-56
0.70			185	122					19473{1986}		38-63
0.80			220	140					19954{2035}		38-80
0.90	50	35	110	95	M8×12	25	3	19200 {1958}	25069{2557}		50-15
0.93			120	100					26692{2722}		50-20
0.98			130	105					27889{2844}		50-25
1.05			145	113					29126{2971}		50-32
1.09			155	117					30949{3156}		50-38
1.14			170	125					31350{3197}		50-45
1.19			180	130					32200{3284}		50-50
1.29			195	139					33577{3424}		50-56
1.30			205	142					35138{3584}		50-63
1.45			240	160					35800{3651}		50-80
1.61	63	45	120	100	M8×12	35	3	31200 {3182}	45067{4596}		63-20
1.64			130	105					45981{4689}		63-25
1.75			145	113					49307{5028}		63-32
1.80			155	117					51265{5228}		63-38
1.91			170	125					53660{5472}		63-45
1.93			180	130					54446{5552}		63-50
2.12			205	142					57534{5867}		63-63
2.34			240	160					58620{5978}		63-80

初期荷重（±10%）は35℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。再充填、圧力の調整はできません。
●荷重{kgf}＝荷重N×0.101972 ●荷重{N}＝荷重kgf×9.80665 ●窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

外形図・製品仕様

材質	SS400
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

付属ボルト	A	B	a	b	P	型式
FB6-16×2本	51	32	41	22	15	AM	32
FB6-16×4本	57	38	47	28	20	AM	38

ご使用に際し､｢緩み止め｣をボルトに塗布することをおすすめします。

■ガススプリング温度範囲
稼働温度0 ～ 70℃で使用ください。

注文例
