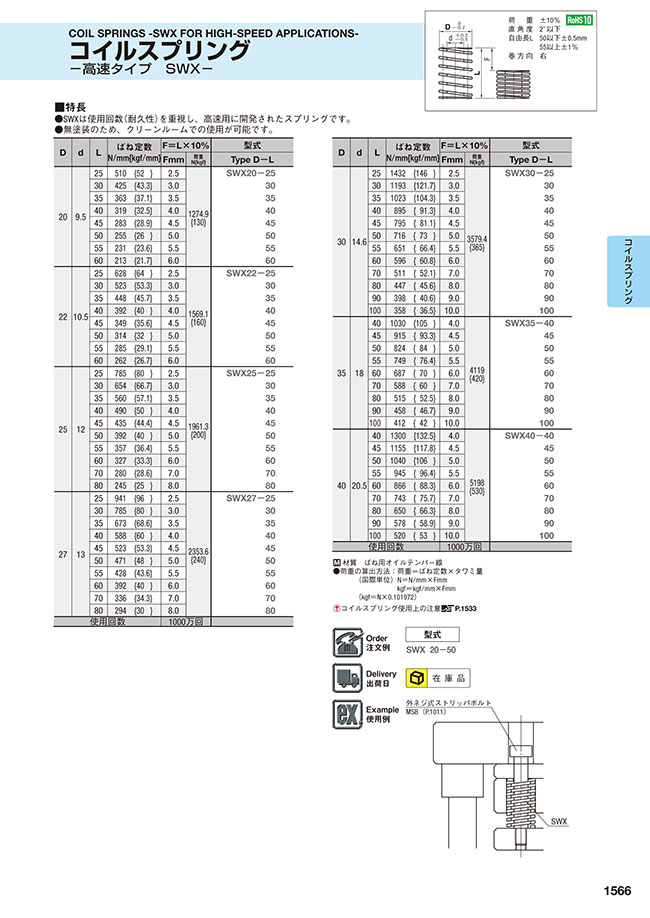

カタログ |P.1566

ミスミ

コイルスプリング SWX

数量スライド割引
価格改定
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 383円～1,825円

税込単価: 421円～2,008円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コイルスプリング SWH　【金型用標準部品】

4.6

通常価格(税別)： 96円 (税込価格：106円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コイルスプリング SWB　【金型用標準部品】

4.5

通常価格(税別)： 141円 (税込価格：155円)

通常出荷日：在庫品1日目

コイルスプリング・高速タイプSWXです。材質はバネ用オイルテンパー線です。

詳細情報を確認する

許容タワミ率 (%)
10

無料3D-CADライブラリー申し込み受付中

型番

未確定 66 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

[ M ] 材質ばね用オイルテンパー線

荷重	±10%
直角度	2°以下
自由長L	50以下±0.5mm
	55以上±1%
巻方向	右

●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf

＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）

[ ! ]使用回数：Lx10%⇒1000万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら

規格表

■特長
●SWXは使用回数（耐久性）を重視し、高速用に開発されたスプリングです。
●無塗装のため、クリーンルームでの使用が可能です。

D	d	L	ばね定数 N/mm {kgf/mm}	F＝L×10% (使用条件：1000万回)		型式
D	d	L	ばね定数 N/mm {kgf/mm}	Fmm	荷重 N {kgf}	Type D-	L
30	14.6	25	1432{146}	2.5	3579.4 {365}	SWX30-	25
		30	1193{121.7}	3.0			30
		35	1023{104.3}	3.5			35
		40	895{91.3}	4.0			40
		45	795{81.1}	4.5			45
		50	716{73}	5.0			50
		55	651{66.4}	5.5			55
		60	596{60.8}	6.0			60
		70	511{52.1}	7.0			70
		80	447{45.6}	8.0			80
		90	398{40.6}	9.0			90
		100	358{36.5}	10.0			100
35	18	40	1030{105}	4.0	4119 {420}	SWX35-	40
		45	915{93.3}	4.5			45
		50	824{84}	5.0			50
		55	749{76.4}	5.5			55
		60	687{70}	6.0			60
		70	588{60}	7.0			70
		80	515{52.5}	8.0			80
		90	458{46.7}	9.0			90
		100	412{42}	10.0			100
40	20.5	40	1300{132.5}	4.0	5198 {530}	SWX40-	40
		45	1155{117.8}	4.5			45
		50	1040{106}	5.0			50
		55	945{96.4}	5.5			55
		60	866{88.3}	6.0			60
		70	743{75.7}	7.0			70
		80	650{66.3}	8.0			80
		90	578{58.9}	9.0			90
		100	520{53}	10.0			100
使用回数				1000万回

D	d	L	ばね定数 N/mm {kgf/mm}	F＝L×10% (使用条件：1000万回)		型式
D	d	L	ばね定数 N/mm {kgf/mm}	Fmm	荷重 N {kgf}	Type D-	L
20	9.5	25	510{52}	2.5	1274.9 {130}	SWX20-	25
		30	425{43.3}	3.0			30
		35	363{37.1}	3.5			35
		40	319{32.5}	4.0			40
		45	283{28.9}	4.5			45
		50	255{26}	5.0			50
		55	231{23.6}	5.5			55
		60	213{21.7}	6.0			60
22	10.5	25	628{64}	2.5	1569.1 {160}	SWX22-	25
		30	523{53.3}	3.0			30
		35	448{45.7}	3.5			35
		40	392{40}	4.0			40
		45	349{35.6}	4.5			45
		50	314{32}	5.0			50
		55	285{29.1}	5.5			55
		60	262{26.7}	6.0			60
25	12	25	785{80}	2.5	1961.3 {200}	SWX25-	25
		30	654{66.7}	3.0			30
		35	560{57.1}	3.5			35
		40	490{50}	4.0			40
		45	435{44.4}	4.5			45
		50	392{40}	5.0			50
		55	357{36.4}	5.5			55
		60	327{33.3}	6.0			60
		70	280{28.6}	7.0			70
		80	245{25}	8.0			80
27	13	25	941{96}	2.5	2353.6 {240}	SWX27-	25
		30	785{80}	3.0			30
		35	673{68.6}	3.5			35
		40	588{60}	4.0			40
		45	523{53.3}	4.5			45
		50	471{48}	5.0			50
		55	428{43.6}	5.5			55
		60	392{40}	6.0			60
		70	336{34.3}	7.0			70
		80	294{30}	8.0			80
使用回数				1000万回

●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf

＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）

[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

外径(D)(mm)
- 20
- 22
- 25
- 27
- 30
- 35
- 40
全長(L)(mm)
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 70
- 80
- 90
- 100
最大荷重(N)
- 1274.9
- 1569.1
- 1961.3
- 2353.6
- 3579.4
- 4119
- 5198
タイプ
- SWX
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

外径(D)

(mm)

全長(L)

(mm)

最大荷重

(N)

RoHS?

最小発注数量

20	25	1274.9	10	1個
20	30	1274.9	10	1個
20	35	1274.9	10	1個
20	40	1274.9	10	1個
20	45	1274.9	10	1個
20	50	1274.9	10	1個
20	55	1274.9	10	1個
20	60	1274.9	10	1個
22	25	1569.1	10	1個
22	30	1569.1	10	1個
22	35	1569.1	10	1個
22	40	1569.1	10	1個
22	45	1569.1	10	1個
22	50	1569.1	10	1個
22	55	1569.1	10	1個
22	60	1569.1	10	1個
25	25	1961.3	10	1個
25	30	1961.3	10	1個
25	35	1961.3	10	1個
25	40	1961.3	10	1個
25	45	1961.3	10	1個
25	50	1961.3	10	1個
25	55	1961.3	10	1個
25	60	1961.3	10	1個
25	70	1961.3	10	1個
25	80	1961.3	10	1個
27	25	2353.6	10	1個
27	30	2353.6	10	1個
27	35	2353.6	10	1個
27	40	2353.6	10	1個
27	45	2353.6	10	1個
27	50	2353.6	10	1個
27	55	2353.6	10	1個
27	60	2353.6	10	1個
27	70	2353.6	10	1個
27	80	2353.6	10	1個
30	25	3579.4	10	1個
30	30	3579.4	10	1個
30	35	3579.4	10	1個
30	40	3579.4	10	1個
30	45	3579.4	10	1個
30	50	3579.4	10	1個
30	55	3579.4	10	1個
30	60	3579.4	10	1個
30	70	3579.4	10	1個
30	80	3579.4	10	1個
30	90	3579.4	10	1個
30	100	3579.4	10	1個
35	40	4119	10	1個
35	45	4119	10	1個
35	50	4119	10	1個
35	55	4119	10	1個
35	60	4119	10	1個
35	70	4119	10	1個
35	80	4119	10	1個
35	90	4119	10	1個
35	100	4119	10	1個
40	40	5198	10	1個
40	45	5198	10	1個
40	50	5198	10	1個

通常単価(税別) (税込単価)	通常出荷日

383円 ( 421円 )	在庫品1日目当日出荷可能
394円 ( 433円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
448円 ( 493円 )	在庫品1日目当日出荷可能
481円 ( 529円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
599円 ( 659円 )	在庫品1日目当日出荷可能
389円 ( 428円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	在庫品1日目当日出荷可能
475円 ( 523円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
551円 ( 606円 )	在庫品1日目当日出荷可能
594円 ( 653円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
427円 ( 470円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
648円 ( 713円 )	在庫品1日目当日出荷可能
691円 ( 760円 )	在庫品1日目当日出荷可能
724円 ( 796円 )	在庫品1日目当日出荷可能
427円 ( 470円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
648円 ( 713円 )	在庫品1日目当日出荷可能
691円 ( 760円 )	在庫品1日目当日出荷可能
729円 ( 802円 )	在庫品1日目当日出荷可能
772円 ( 849円 )	在庫品1日目当日出荷可能
475円 ( 523円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
551円 ( 606円 )	在庫品1日目当日出荷可能
594円 ( 653円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	在庫品1日目当日出荷可能
659円 ( 725円 )	在庫品1日目当日出荷可能
702円 ( 772円 )	在庫品1日目当日出荷可能
729円 ( 802円 )	在庫品1日目当日出荷可能
826円 ( 909円 )	在庫品1日目当日出荷可能
918円 ( 1,010円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能
1,102円 ( 1,212円 )	在庫品1日目当日出荷可能
702円 ( 772円 )	在庫品1日目当日出荷可能
734円 ( 807円 )	在庫品1日目当日出荷可能
815円 ( 897円 )	在庫品1日目当日出荷可能
886円 ( 975円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,345円 ( 1,480円 )	在庫品1日目当日出荷可能
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
977円 ( 1,075円 )	在庫品1日目当日出荷可能
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能
1,091円 ( 1,200円 )	在庫品1日目当日出荷可能

基本情報

コイルスプリング・高速タイプSWXです。材質はバネ用オイルテンパー線です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
